主變保護測控屏概述
? ? 主變保護測控屏主要用于110KV、66KV、35KV及以下電壓等級的變、配電站自動化系統。該產品集通訊、保護、測量、控制于一身、是大容量主變壓器最理想的選擇。具有主變差動保護、主變非電量保護、主變后備保護、測控功能、通訊功能。采用三種通訊方式主要有485通訊、以太網通訊、光纖通訊。同時與上級主站進行實時通訊，實現變（配）電站的綜合自動化。

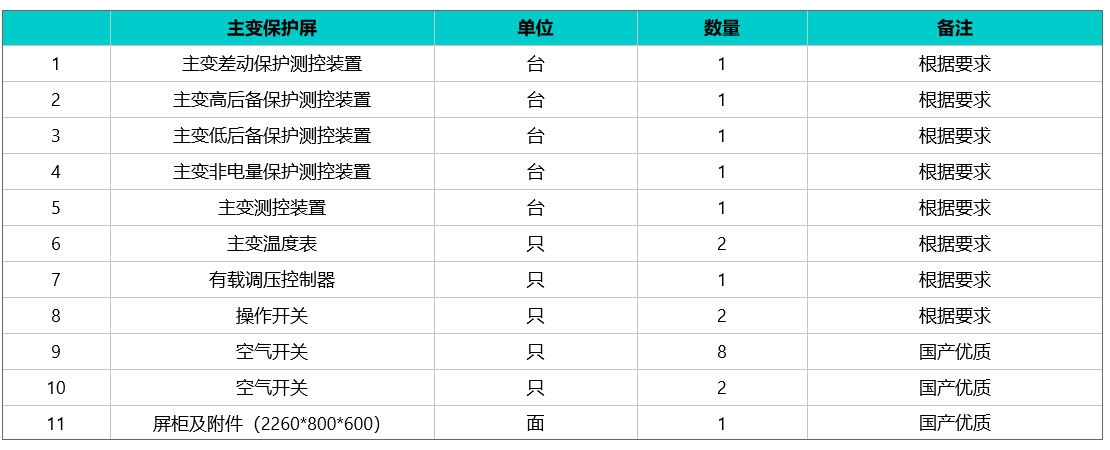

主變保護測控屏的基本配置
主變保護測控屏的作用
? ? ? 主變差動保護裝置：主要功能有變壓器差動速斷保護、比率差動保護，主要保護范圍是變壓器內部故障。
? ? ? 主變高后備保護裝置：主要保護變壓器高壓側套管及以外愛的區域，故障時跳高壓側開關。常見的保護功能有三段過流保護、零序電流保護、過電壓保護、低電壓保護等等。
? ? ? 主變低后備保護裝置：主要保護變壓器低壓側套管及以外愛的區域，故障時跳高壓側開關。常見的保護功能有三段過流保護、零序電流保護、過電壓保護、低電壓保護等等。
? ? ? 主變非電量保護裝置：主要功能包括輕瓦斯保護、重瓦斯保護、高溫保護、超溫保護、壓力釋放等等。
主變保護測控屏的特點
? ? 1、主變保護測控屏柜采用2260（或2360）×800×600尺寸，每面屏柜可裝3層裝置，每層可裝３個裝置。其各種保護測控裝置、自動化控制裝置從物理性能上與空間分布至主變電站一次設備間隔層，各裝置作為一個完整系統，具有獨立的電源，CPU及獨立的操作回路，完成對電站對應間隔的保護、測量、控制等功能，各裝置在軟、硬件設計上是完全獨立的，不依賴通訊網。
? ? ? 2、測控裝置的CPU芯片采用國際先進的DSP芯片，并采取了隔離、軟硬件濾波、看門狗電路、抗干擾編碼、智能診斷、各種開放、閉鎖控制電路、抗震動、抗干擾的新型結構設計等多種軟硬件方面的措施，提高了裝置的可靠性。
? ? ? 3、在通訊系統中，各裝置可通過現場總線直接連接微機進行通訊，也可與通訊管理機進行通訊，將采集到的各種信息通過通訊管理機上傳給微機監控系統；同時通訊管理機把接收到的各種命令傳送到所對應的裝置中?？刂圃O(shè)備層以站內一次設備為測控對象，面向?qū)ο?，綜合分析變電站對信息的采集、處理及控制要求，分布式配置小型化、高可靠性的微機保護和測控裝置。各裝置相對獨立，可與變電站層設備通訊，實現變電站綜合自動化。
? ? ? 4．漢字顯示：該裝置采用大屏幕液晶直接顯示電流、電壓、功率等所需的電氣量，并且將保護動作的各種信息顯示在屏幕上，并記錄其動作時間及大小。
? ? ? 5．指示明確：保護裝置上有七個指示燈，可以指示保護裝置的工作狀態、監視元件的狀態及對斷路器的跳合位監視。
? ? ? 6．操作方便：保護裝置的保護投退、定值整定、數據查詢、開入檢測、開出試驗等都可在保護裝置的面板上直接操作，大大提高了操作的方便性。
? ? ? 7．保密性強：保護裝置的保護投退、定值整定、開出試驗等設計到數據改動及繼電器的開出都需要輸入密碼，從而大大提高了操作的安全性。
? ? ? 8．定值整定：所有的保護定值都通過操作菜單直接整定，在微機上及監控微機上進行定值整定都需要輸入操作密碼及權限，保證了整定值的安全性。
? ? ? 9．開出操作：按照?qǐng)D紙對應的繼電器回路，所有的繼電器開出都可通過面板直接開出操作，但都需要輸入其相應的密碼。
? ? ? 10．?dāng)?shù)據顯示：保護裝置所采集到的：測量電流、母線電壓以及由此計算的線電壓、有功功率、無功功率、功率因數、頻率等電氣量都集中顯示在液晶屏上。
? ? ? 11．采樣性能：保護電路和測量電路具有獨立的采樣回路，既保證了監測精度，又保證了保護的抗飽和性能。
? ? ? 12．出口獨立：所有出口繼電器都單獨使用一個通道，方便保護的投入和退出。遙控分合、保護合閘、保護跳閘、事故信號、預告信號及其特殊信號出口都獨立。
? ? ? 13．軟件開放：通過軟件編輯的菜單，可查尋保護裝置所采集的各種電氣量，還可檢查出負荷的運行狀態，以及一些參數設置。
? ? ? 14．事件記錄：能夠記錄最新60條以上事件信息，主要元件任何變位都有信息記錄，并且具有斷電保持功能，該信息可在事件記錄中查詢。
? ? ? 15．自保功能：每個斷路器對應一個操作回路，緊急時可直接對開關進行操作；另外，裝置具有斷路器跳合閘線圈保護功能，避免因機械拒動而燒毀斷路器線圈。
? ? ? 16．抗擾性能：裝置機箱均采用密閉式，內部雙層屏蔽，減少了電磁對裝置的干擾。
? ? ? 17．防震性能：保護裝置所有板件都是通過硬插件緊密相連，并有固定螺絲固定，避免了保護裝置在長途運輸中出現松動及脫落現象。
? ? ? 18．替代性強：保護裝置功能強大，具有“四遙”功能，完全可替代常規繼電器的保護，數字式的輸入方式，大大減少了維護量。
? ? ? 19．設計靈活：根據現場情況，可設計成集中組屏式，也可分散安裝于開關柜上。運行可靠：完善的自檢體系，硬件檢測直到繼電器跳閘出口，均采用可靠的元器件
