過電壓抑制柜微機智能綜合控制器實時檢測PT提供的電壓信號，利用其內部ARM的高速數據處理能力，實現快速傅立葉分析，及時判斷出系統各種故障：PT斷線、接地故過電壓、欠電壓、失電壓、諧振故障，并同時顯示出故障類別，輸出相應的開關量接點信號，用于報警。本裝置具有工業RS485接口，標準的Modbus通訊規約，與用戶微機監控系統實現數據遠距離通訊和數據傳送。本裝置對各種高頻、低頻和工頻諧振均準確判斷，并能記錄發生的故障以及故障發生的時間。本裝置可廣泛應用于發電廠、變電站及鋼鐵、煤炭、石油化工等大型廠礦企業的電力系統。
· 模塊化設計，結構緊湊，技術先進，高速32位ARM內核處理器使運算實時性和動作準確性得以保證。
·?實時監控系統狀態，實時運算，根據信號采集、數據處理結果，發出相應的信號。如：PT斷線、金屬性接地、弧光接地、熔絲熔斷等。
· 工業標準的RS-485通訊接口，可以實時向上位機傳送系統的運行狀態，上位機也可以通過此通訊口對消弧控制器發出指令。
·故障追憶功能，大容量Flash存儲器保存最近10次歷史故障記錄，并能記錄發生故障時系統三相電壓和開口電壓。
·?具有良好的電磁兼容性，適合在強電磁干擾的復雜環境中應用。
·?雙硬件看門狗電路確保軟件運行的可靠性。
·?中文液晶顯示，運行狀態清晰，菜單式操作，方便易用。

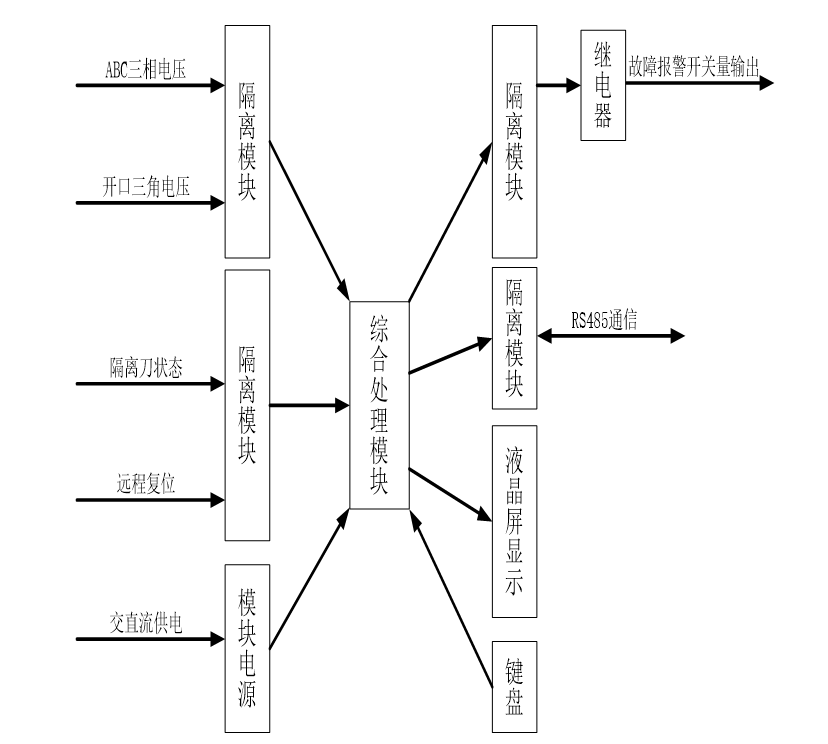

線路發生故障時，中性點對地絕緣的供電系統會出現零序電壓，本裝置將零序電壓作為啟動信號開始計算，然后再根據發生故障時每相電壓的情況進行邏輯分析計算，判定接地故障發生的相別及故障屬性（如：PT斷線、金屬性接地、弧光接地、熔絲熔斷等），再根據判定結果做出相應處理。下面是原理框圖：
1. 裝置通電開機后液晶屏顯示如下界面，時鐘逐秒跳動表示裝置正在運行。如果顯示的并不是當前日期和時間，請參考下面提及的步驟進行設置。過電壓抑制柜隔離刀開合狀態在液晶屏上顯示。在隔離刀斷開時，本裝置停止對故障信號的實時判斷，才可以做PTK傳動試驗、查詢和設置。

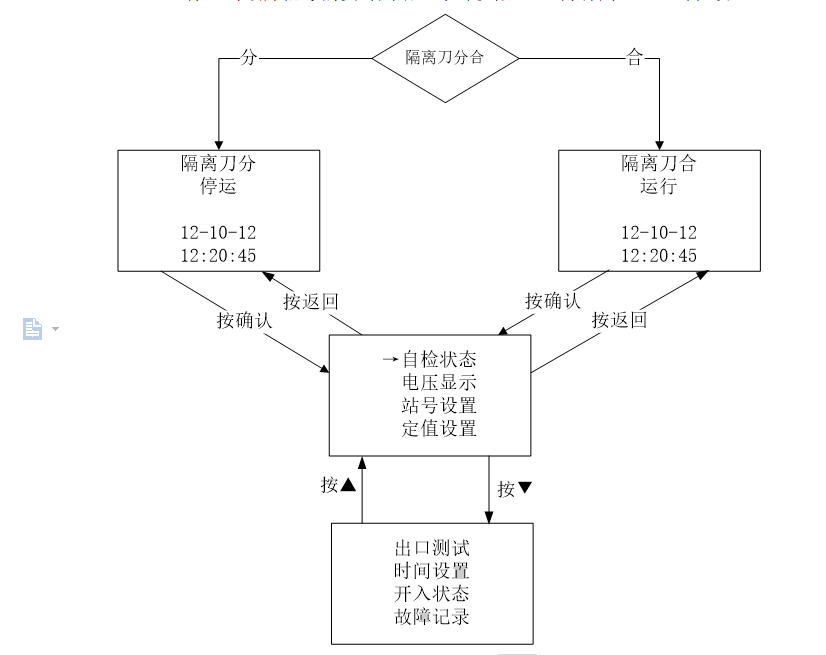

2.?在裝置顯示開機界面時，按下面板上的確認鍵，進入主菜單，如上圖。按一次返回鍵可返回開機界面。主菜單共有八個菜單項，按▲▼菜單選擇相應的菜單項按確認即可進入相應菜單項。
3. 輸入電壓顯示：在主菜單上選擇“電壓顯示”功能查看系統三相電壓及開口電壓。按返回鍵返回主菜單。
4. 開關量輸入狀態：在主菜單上選擇“開入狀態”功能查看消弧柜隔離刀閘和三相熔斷器、接觸器的分合狀態。按OK鍵返回主菜單。
5. 日期時間設置：如需更改裝置日期時間，在主菜單界面上選擇“時間設置”功能，進入如下圖的設置界面。首先進行年份設置，按▲▼鍵加減。
年份設置完畢后，按確認鍵進入月份設置，依次設置其余時間值
6. 通信站號設置：裝置站號的作用在第六節中提及。裝置出廠默認站號為01。如需更改，在主菜單界面選擇進入，按裝置面板上的按▲▼鍵加減，進入如下圖的設置界面。每按一次▲鍵，站號加1，每按一次▼鍵，站號減1，設置完畢后按確認鍵保存并返回主菜單。注意：在通信過程中請勿更改站號。
7.故障記錄追憶：本裝置內部Flash存儲器可以記下最近發生的10次故障記錄，包括故障類型和發生時間，以及發生故障時三相電壓和開口。在主菜單界面上，按裝置面板上的▲▼鍵，進入“故障記錄”，如下圖。然后再按▲▼鍵可進行上下翻頁，逐條查詢記錄。按確認鍵可返回主菜單。注意：如裝置出廠前所做的模擬實驗的記錄保留在Flash存儲器里，未及時刪除請用戶同時按▲▼進入記錄刪除界面刪除即可。

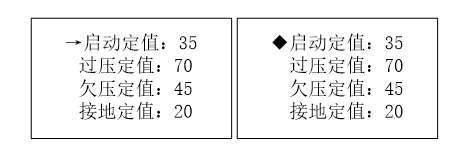

9.定值設置：裝置可根據現場情況實時調整判據的關鍵項，按▲▼選擇要 修改的定值項，按確定鍵進入修改。如下圖：備注：按確定顯示◆表示進入已定值修改界面，按▲▼修改定值。按確定保存進入下一設置。

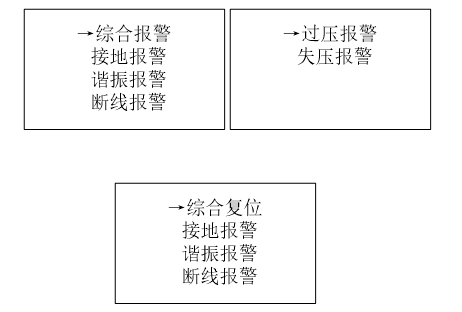

10.出口測試：裝置可模擬報警輸出方便調試檢查，按▲▼選擇按確定鍵輸出相應報警。備注：只有報警復位后才能返回主界面。界面如下：
11.本裝置實時監測電壓互感器PT開口三角處電壓和頻率，當發生鐵磁諧振時，裝置瞬時啟動無觸點消諧元件（大功率可控硅），將PT開口三角繞組瞬間短接，產生強大阻尼，從而消除鐵磁諧振。面板上顯示系統系統諧振頻率及幅值。如下圖：備注：此功能為選配
12.本裝置實時監測電壓互感器PT開口三角處電壓和頻率，當發生鐵磁諧振時，裝置瞬時啟動無觸點消諧元件（大功率可控硅），將PT開口三角繞組瞬間短接，產生強大阻尼，從而消除鐵磁諧振。面板上顯示系統系統諧振頻率及幅值。如下圖：備注：此功能為選配
1.?適用范圍：3kV―35kV系統。
2.?電壓測量精度：0.5%。
3.?報警繼電器輸出觸點容量：AC 240V/10A，DC 30V/10A。
4.?通信方式：RS485@9600bps。
5.?工作電源：AC220V±10%，DC220V±10%。
6.?海拔高度：小于2000米。
7.?工作環境溫度：0℃- 40℃。
8.?空氣相對濕度：90% (25℃)、50% (40℃)。
9.?使用地點不得有腐蝕性氣體、蒸汽、導電塵埃，不得有爆炸性氣體和破壞絕緣性氣體。污穢等級：不超過Ⅱ級。
10.安裝地點：母線高壓室內，具有防風、防雨和防塵設施。
A | 說 明 | 印字標 | B | ? | 印字標 |
A1 | AC/DC220±10% | P1 | B1 | ? | ? |
A2 | AC/DC220±10% | P2 | B2 | ? | ? |
A3 | 裝置屏蔽地 | PE | B3 | ? | ? |
A4 | RS485A | A+ | B4 | ? | ? |
A5 | RS485B | B- | B5 | ? | ? |
A6 | 綜合報警 | ZBJ | B6 | ? | ? |
A7 | 綜合報警 | ZBJ | B7 | N相合閘 | NH+ |
A8 | 報警公共端COM | COM | B8 | N相合閘 | NH- |
A9 | 接地報警 | BJ1 | B9 | ? | ? |
A10 | 諧振報警 | BJ2 | B10 | ? | ? |
A11 | 斷線報警 | BJ3 | B11 | 動作信號公共端COM | COM |
A12 | 過/欠壓報警 | BJ4 | B12 | 隔離刀(常開) | GF |
A13 | 失壓報警 | BJ5 | B13 | A熔絲熔斷(常開) | FUa |
A14 | 失電報警(故障報警) | BJ6 | B14 | B熔絲熔斷(常開) | FUb |
A15 | A相電壓輸入 | Ua | B15 | C熔絲熔斷(常開) | FUc |
A16 | B相電壓輸入 | Ub | B16 | PTK(常開) | ZK |
A17 | C相電壓輸入 | Uc | B17 | ? | ? |
A18 | 中性點N | Un | B18 | ? | ? |
A19 | PT開口 | Uo | B19 | 電流信號 | CT |
A20 | PT開口* | Uo* | B20 | 電流信號* | CT* |

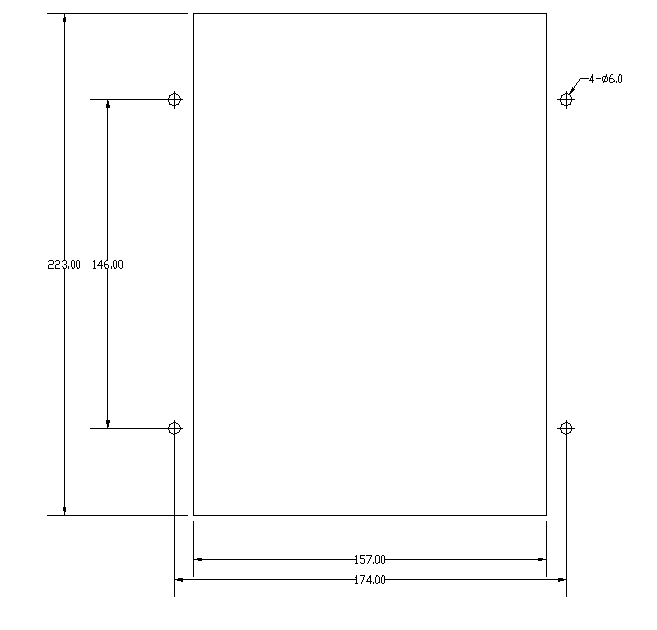

開孔圖如上,機箱深度：150mm。
