在電力系統中，鐵磁諧振頻繁發生，諧振時會產生過電壓，嚴重威脅系統安全。鐵磁諧振過電壓可以在3～220千伏的任何系統中發生，特別是在35千伏及以下的電網中，幾乎所有的內部過電壓事故均由鐵磁諧振引起。鐵磁諧振引起的過電壓持續時間長，甚至可能長期存在。在分頻諧振時，一般過電壓并不高，但是PT的電流大，易使PT過熱而爆炸；基波和倍頻諧振時，一般電流不大，但是過電壓很高，常使設備絕緣損壞，造成惡性事故。
CCET-215系列電力微機消諧裝置是我公司研制的新型智能化電力諧振消除裝置，使用簡單方便，無需維護，能迅速地消除各種頻率的鐵磁諧振,準確率高。同時可根據用戶需要將相關信息打印或通過通信接口傳給上級監控系統，適用于無人值守變電站。
·模塊化設計，結構緊湊，技術先進，高速32位ARM內核處理器使運算實時性和動作準確性得以保證。
· 實時監控系統狀態，實時運算，對系統出現的低頻、基頻、高頻諧振故障做出準確判斷，并作出及時動作。
· 實時顯示三相電壓、開口電壓，能準確判斷出接地、過壓欠壓、諧振。
· 系統諧振被阻尼消除后若再次被激發產生，裝置能再次立即起動予以消除。
·工業標準的RS-485通訊接口，可以實時向上位機傳送系統的運行狀態。
·故障追憶功能，大容量Flash存儲器保存最近30次歷史故障記錄。
· 具有良好的電磁兼容性，適合在強電磁干擾的復雜環境中應用。
· 雙硬件看門狗電路確保軟件運行的可靠性。
·中文液晶顯示，運行狀態清晰，菜單式操作，方便易用。
本裝置實時監測電壓互感器PT開口三角處電壓和頻率，當發生鐵磁諧振時，裝置瞬時啟動無觸點消諧元件（大功率可控硅），將PT開口三角繞組瞬間短接，產生強大阻尼，從而消除鐵磁諧振。
諧振被成功消除則裝置的液晶屏上顯示諧振類型和發生時間，并且諧振報警繼電器吸合5到10秒鐘，以提示曾有鐵磁諧振發生。

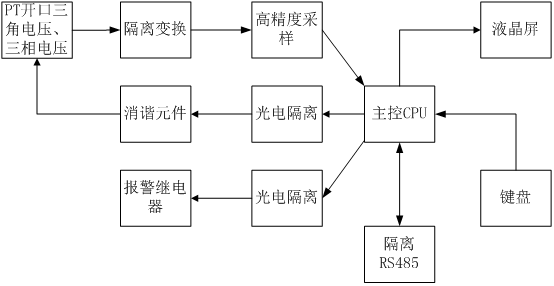

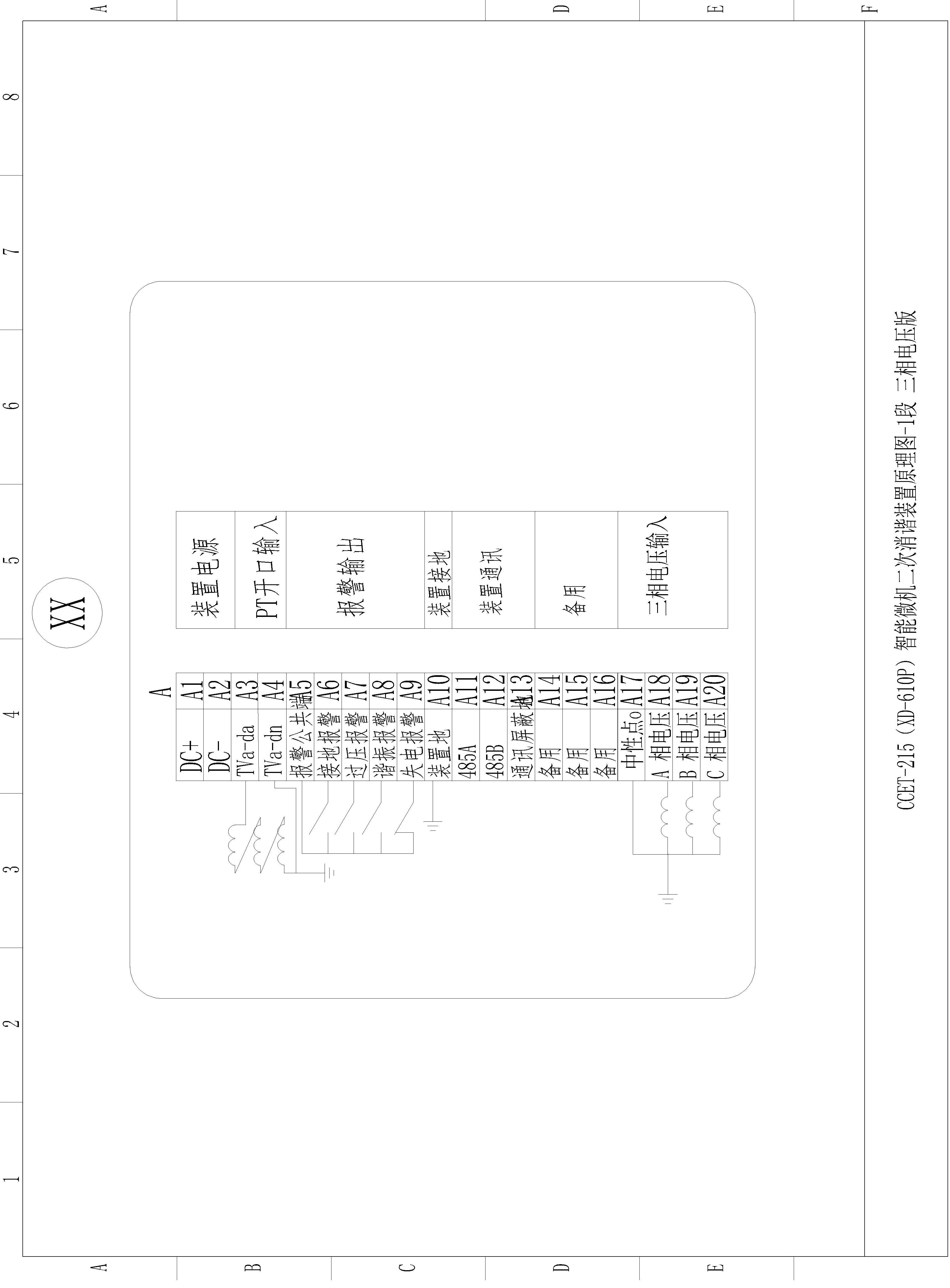

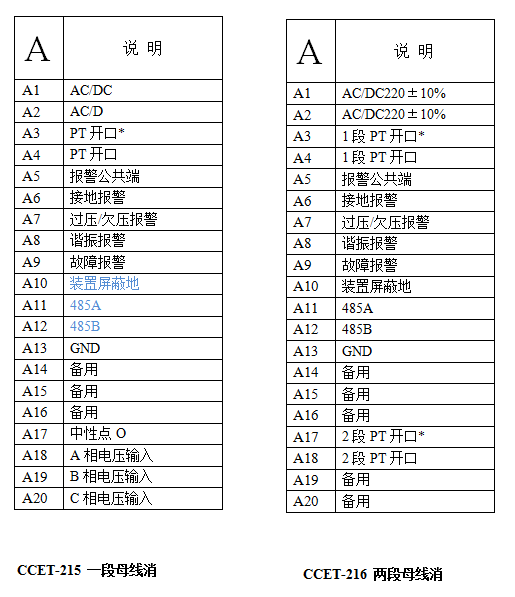

下面是原理框圖：
1. 裝置通電開機后液晶屏顯示如下界面，時鐘逐秒跳動表示裝置正在運行。如果顯示的并不是當前日期和時間，請參考下面提及的步驟進行設置。注意：若本裝置安裝在消弧柜上，在進行消弧調試之前，必須先斷開本裝置的PT開口三角電壓輸入，否則可能損壞裝置或消弧調試儀。
2. 在裝置顯示開機界面時，按下面板上的確認鍵，進入主菜單，如下圖。再按一次確認鍵可返回開機界面。主菜單共有八個菜單項，按“▲”“▼”選擇菜單項，按一次確認鍵即可進入相應菜單項。
3.故障記錄：本裝置內部Flash存儲器可以記下最近發生的10次故障記錄，包括故障類型和發生時間。在主菜單界面上，按裝置面板上的確認鍵，進入“事件記錄”，如下圖。然后再按“▲”鍵可進行下翻頁，按“▼”鍵進行上翻頁，逐條查詢記錄。按確認鍵可返回主菜單。注意：裝置出廠前所做的模擬實驗的記錄也會保留在Flash存儲器里，這些記錄用戶無需關注。
4.通信站號設置：裝置站號的作用在第六節中提及。裝置出廠默認站號為01。如需更改，在主菜單界面上，按裝置面板上的確認鍵，進入如下圖的設置界面。每按一次“▲”鍵，站號加1，每按一次“▼”鍵，站號減1，設置完畢后按確認鍵保存并返回主菜單。注意：在通信過程中請勿更改站號。
5. 日期時間設置：如需更改裝置日期時間，在主菜單界面上，按裝置面板上的確認鍵，進入如下圖的設置界面。首先進行年份設置，每按一次“▲”鍵，年份加1，每按一次“▼”鍵，年份減1。
年份設置完畢后，按確認鍵進入月份設置，部設置完畢后，按確認鍵保存并返回主菜單。
6. 查看三相、開口電壓：在主菜單界面上，按裝置面板上的確認鍵，進入如下圖的界面，可實時顯示當前開口三角電壓的有效值。按確認鍵返回主菜單。
7. 諧振故障提示：當系統發生諧振故障時，本裝置啟動內部消諧元件進行諧振消除，同時吸合報警繼電器報警，并在液晶屏上顯示如下界面提示發生諧振的時間和類型，按確認鍵返回主菜單。如需再次了解這次故障的信息，可進入“事件記錄”查看。
8.定值設置：裝置可根據現場情況實時調整判據的關鍵項，按▲▼選擇要 修改的定值項，按確定鍵進入修改。如下圖：備注：→表示查看指示定值項，此時不能修改定值，按確定顯示◆表示已進入定值修改界面，按▲▼修改定值。按確定保存進入下一設置。
定值設置范圍如下：
基頻：30--150v可調整 三分頻：15--60v可調整
二分頻：15--60v可調整 高頻：15--120v可調整
地定值：20--120v可調整 過壓定值：120--300v可調整
啟動定值：20--100v可調整 基頻：30--150v可調整
9.記錄擦除：選擇菜單項，按確認鍵擦除，按取消鍵返回。如下圖：
10.恢復出廠：選擇菜單項，按確認恢復出廠默認值，按取消鍵返回。如下圖：

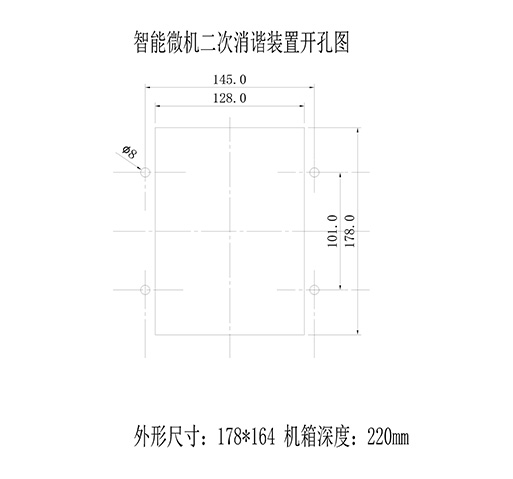

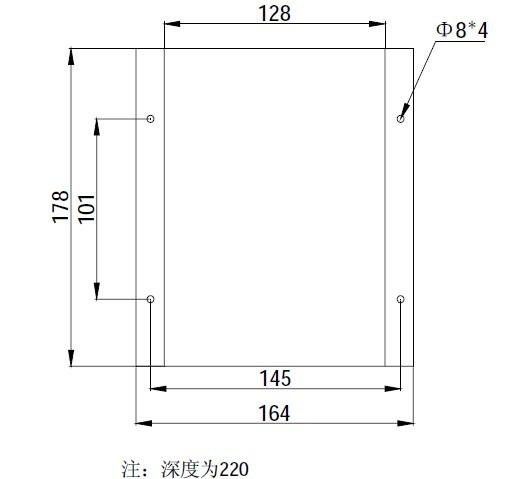

1.適用范圍：3kV―35kV系統。
2.消諧路數：1路（可定制2路產品）。
3.適用諧振頻率：高頻、低頻、工頻諧振。
4.消諧啟動電壓：低頻諧振30V，工頻、高頻諧振120V。
5.電壓測量精度：0.5%。
6.頻率測量精度：±1Hz。
7.報警繼電器輸出觸點容量：AC 240V/10A，DC 30V/10A。
8.通信方式：RS485@9600bps。
9.工作電源：AC220V±10%，DC220V±10%。
10.環境溫度：–10°C至+ 50°C。
11.海拔高度：小于2000米。
12.工作環境溫度：-10℃- 60℃。
13.空氣相對濕度：90% (25℃)、50% (40℃)。
14. 使用地點不得有腐蝕性氣體、蒸汽、導電塵埃，不得有爆炸性氣體和破壞絕緣性氣體。
15. 安裝地點具有防風、防雨和防塵設施。
