低壓反孤島裝置是通過改變電壓或注入頻率擾動信號等措施，破壞分布式光伏電源孤島運行的專用安全保護設備。光伏發電并網系統中，在電網側正常運行時，光伏系統受到電網的鉗制作用，光伏發電并網系統保持一致。 當電網因故障或檢修而停電時，在電網失壓狀況下，光伏電源仍保持對失壓電網中的一部分線路連續供電的狀態，為孤島效應。為了避免由此產生的孤島效應，保證運維人員人身安全，保護供電設備安全，而采取的安全保護措施，安裝反孤島裝置。
1.2標準和規范
低壓反孤島裝置滿足 Q/GDW1974-2013 《分布式光伏專用低壓反孤島裝置技術規范》、國家電網公司《關于做好分布式電源并網服務工作的意見》、《關于促進分布式電源并網管理工作的意見》和《分布式電源接入配電網相關技術規范》的相關要求，并滿足GB7251 的相關規定。在系統的安裝和運行期間，要遵守所有相關的 IEC 規范及國家或地方相關安全導則。
?
?
1.3使用環境
?
a)環境溫度：-10℃~+55℃；
b)貯存溫度：-20℃~+70℃；
c)相對濕度：不超過85%；
d)大氣壓力：86kPa~106 kPa
e)使用地點不允許有爆炸危險的介質，周圍介質中不應含有腐蝕金屬和破壞絕緣的氣體及導電介質，不允許充滿水蒸氣及有嚴重的霉菌存在。
f)抗震能力：水平加速度0.30G，垂直加速度0.15G。
對特殊工作條件,必須向制造廠咨詢。制造廠與用戶應就特殊工作條件取得一致意見。
?
?
?
1.4裝置功能
本裝置具有如下主要技術特點：
1、與上級斷路器互鎖功能:反孤島裝置的操作開關與所安裝處的上級低壓斷路器（并網開關）配合,并設計互鎖功能,確保上級斷路器（并網開關）斷開后反孤島裝置方可投入使用，采用電氣的互鎖方式。
2、延時保護功能：當反孤島裝置誤投入或反孤島功能失效時,通過延時設備斷開操作開關，保護擾動電阻不被破壞。
3、反孤島裝置具有連續耐受電流的能力。
?
?
?
?
備注：CCET-FGD200?操作說明
面板上各元件說明：
（a）《ENT》：確認鍵，用于設置或更改數據、命令。
（b）《↑、↓、←、→》：選擇鍵，用于從液晶顯示器上選擇菜單功能、命令。
（c）《ESC》：復歸鍵，在任何時間按下此鍵，將回復到上一級菜單。如果有故障告警界面推出時可恢復界面及告警燈。
（d）LCD：人機對話用液晶顯示器。顯示內容詳見人機對話功能表。
（e）LED：由發光二極管組成的用于顯示系統運行狀態，從左至右依次是電源燈、運行燈、跳閘燈、告警燈、接收燈和發送燈。
裝置在正常運行時，液晶的電源關閉，按下任意鍵或者有故障報告頁推出時自動點亮液晶（建議按復歸鍵點亮液晶），如果持續三分鐘沒有任何操作，程序?qū)⒆詣雨P斷液晶。正常運行時紅色電源燈常亮，表示裝置電源正常；綠色運行燈每隔一秒閃一次，表示液晶板程序運行正常；紅色跳閘燈正常運行時紅燈不亮,裝置保護跳閘動作，點亮紅色跳閘燈，故障復歸后故障燈不復歸，需人工復歸；紅色告警燈亮正常運行時紅燈不亮, 裝置保護告警啟動時，點亮告警燈，告警復歸后告警燈自動熄滅。接收和發送燈為485通訊燈，接收到上位機報文時，接收燈閃爍，裝置發送報文時，發送燈閃爍。
?
?
正常運行顯示 | 一級菜單 | 二級菜單 | 功 ?????????能 |
液晶電源關斷，沒有任何顯示，按下任意鍵，點亮液晶。 | 測量 | ? | 顯示保護二次的電流、電壓；一次的電壓、電流、有功、無功、功率因數等輸入模擬量 |
狀態 | ? | 顯示遙信狀態，事故及告警軟遙信 | |
修改 | 時間 | 修改系統的運行時間 | |
s定值 | 修改系統運行的定值清單 | ||
系數 | 修改系統的測量系數 | ||
校準 | 自動補系數 | ||
出口 | 出口選擇 | ||
其他 | ? | ||
查詢 | ? | 可顯示最近的32次故障報告、遙控、SOE記錄 | |
傳動 | ? | 對開出點傳動，包括：合閘/分閘等 | |
通信 | ? | 485通訊參數 | |
調試 | ? | ? | |
關于 | ? | 軟件版本號 |
?
一級菜單分以下八項（如右圖所示），按“確認”鍵，當出現帶箭頭光標“→”時按“↑”、“↓”、“←”、“→”鍵選擇一級菜單，再按“確認”鍵進入下一級。
(a) 測量
調整光標出現在“測量”項的左側，按“確認”鍵進入，按“←”、“→”鍵進行翻頁操作，即可顯示出 “測量二次”、“測量一次”的值。
·??“測量二次”顯示測量三相電流、線電壓Uab、線電壓Ubc、負序電壓U2、有功功率P、無功功率Q、分相功率、功率因數Cos、頻率F。
·
“測量一次”顯示的電壓、電流是測量二次電壓、電流乘以PT、CT變比所得，PT、CT變比在“定值”中根據實際情況寫入，PT、CT變比為互感器的變比值，例如電流互感器為200/5，則CT變比為40，CT、PT變比只對測量顯示值有影響，與保護值無關；P、Q為一次有功功率和無功功率。
?(b) 狀態
調整光標出現在“狀態”項的左側，按“確認”鍵進入，按“←”、“→”鍵進行翻頁操作，顯示實時遙信狀態以及裝置異常信號。
遙信狀態包括裝置8路開關量輸入狀態，定值錯誤、系數錯誤、通訊錯誤等裝置異常信號，當裝置異常時裝置閉鎖所有保護功能。
?
(c) 修改
調整光標出現在“修改”項的左側，按“確認”鍵進入密碼界面，此菜單中存有該裝置的運行定值及系數，不能隨意修改，必需輸入密碼，如下圖所示，按“確認”鍵出現光標，按“←”、“→”鍵移動光標，按“↑”、“↓”鍵修改密碼為“1001”，按“確認”鍵進入二級菜單，如下圖所示。
(1)時間
按“確認”鍵出現光標，按“↑”、“↓”鍵選擇，選定“時間”，按“確認”鍵進入修改系統時間界面。按“確認”鍵編輯光標顯示在年的最高位，按“→”、“←”鍵選擇年的其它位，按“↑”、“↓”鍵修改編輯光標處的數值，如修改正確后按“確認”鍵；如果再修改月份，此時再按“確認”鍵，編輯光標顯示在月的最高位，按“→”、“←”鍵選擇月的其它位，按“↑”、“↓”鍵修改編輯光標處的數值，如修改正確后按“確認”鍵；如再修改日、時、分、秒，按“確認”鍵依次進行選擇，修改完后按“確認”鍵。修改完成后按“↑”鍵，即修改保存成功。
裝置內設時鐘芯片，斷電后時間不需要重新整定。
?
(2)定值

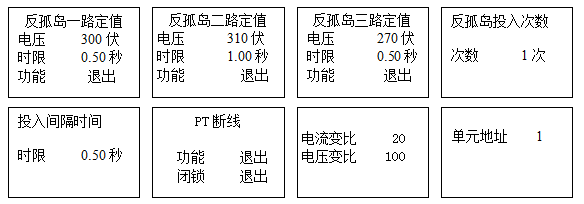

在讀寫定值頁面按“←”、“→”鍵進行翻頁操作，可依次對各項保護定值、時限及功能投退進行修改，在任一頁按“確認”鍵出現光標，按“←”、“→”鍵移動光標，按“↑”、“↓”鍵修改數值，改完每項均按“確認”鍵，待各項定值都修改正確后，在任何一頁無光標的情況下按“↑”鍵寫入定值，此時如果定值修改成功，則顯示“修改設置成功”，否則顯示“修改設置失敗”。按“復歸”鍵回上一級菜單。此菜單內容應根據現場定值單具體整定。保護功能具體顯示如下：
?修改密碼：1001
?
2.5反孤島安裝使用要求
3.1電氣參數
名稱 指標要求 額定工作電壓(V) 380 額定頻率(HZ) 50 反孤島容量(KW) 100 200 400 800 額定容量(KW) 25 50 100 200 電阻擾動負載阻值9) 5.81 2.91 1.45 0.725 電阻額定電流(A) 38 76 152 304 短時耐受電流(A) 40 80 160 320 電阻短時耐受電流持續時間(S) 1 1 1 1 操作開關技術參數延時保護 可整定 操作開關延時保護時間設定值(S) 1 操作開關與上級低壓斷路器的互鎖功能 必須具備 操作開關與上級低壓斷路器的互鎖方式 電氣 操作開關(操作次數) >10000次
?
3.2 ?100~400KW外形及安裝尺寸： |

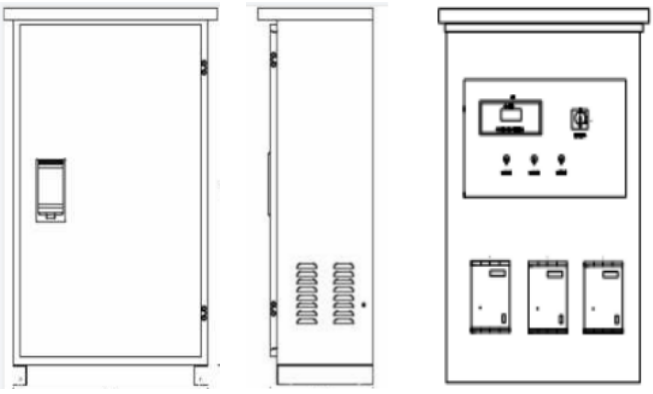

正視圖 ??????????????側視圖 ?????????????正視內部圖
（圖1外形圖）
尺寸：高1200*寬800*深450（具體尺寸也可根據客戶需求）
?
?
說明：?1、本尺寸為不含基礎槽鋼尺寸。
2、默認情況下不含底座，需要底座的話需要在訂貨時說明。
3、具體以生產圖紙為準，上述圖紙只作為參考。
?
?
?
?
/4.1.孤島效應危害
孤島效應，即指如并入公共電網中的發電裝置，在電網斷電的情況下，這個發電裝置卻不能檢測到或根本沒有相應檢測手段，仍然向公共電網饋送電量。一般來說，孤島效應可能對整個配電系統設備及用戶端的設備造成不利的影響，包括：
1）危害電力維修人員生命安全；
2）影響配電系統上的保護開關動作程序；
3）孤島區域所發生的供電電壓與頻率不穩定性質會對電網設備帶來破壞；
4）當供電恢復時造成的電壓相位不同步將會產生浪涌電流，可能會引起再次跳閘或?qū)夥到y(tǒng)、負載和供電系統帶來損壞；
5）光伏并網發電系統因單向供電而造成系統三項負載的欠壓供電問題。
由此可見，作為一個安全可靠的并網逆變裝置，必須能及時檢測出孤島效應并避免所帶來的危害。
?
?
?
?
4.2.并網光伏發電系統簡介

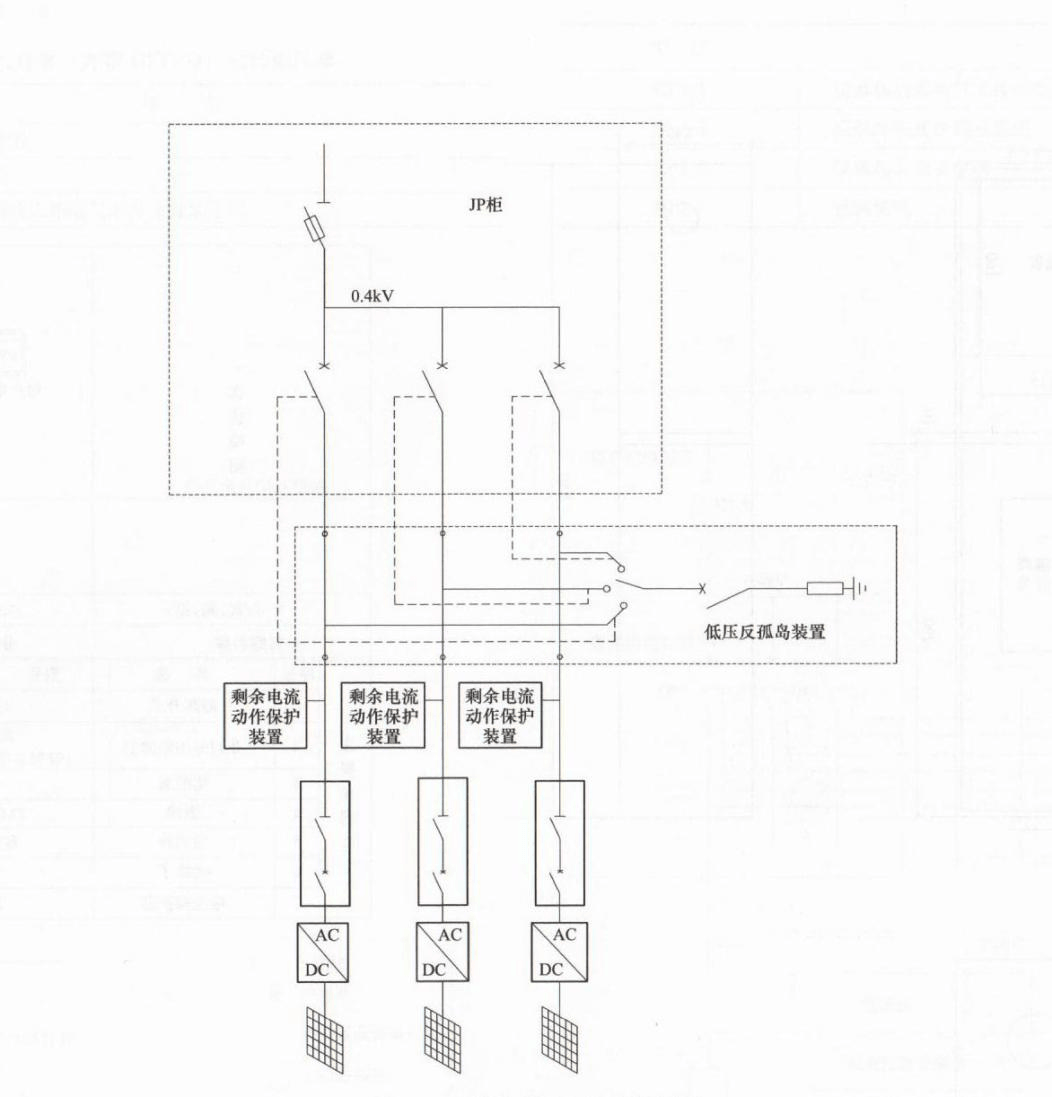

0.4KV配電線路示意圖如圖5所示，根據檢修情況及檢修時操作順序不同，假設以下4種情況。
母線側檢修，QF1-QF3保持閉合，分斷QF，出線側發生孤島效應會影響到0.4KV母線側，此時低壓反孤島裝置可安裝在母線側或出線側。
母線側檢修，分斷QF1-QF3，分斷QF，出線側發生孤島效應不會影響到母線側，此時低壓反孤島裝置應安裝在出線側。
出線側檢修（檢修QF1對應出線），分斷QF1，QF2-QF3保持閉合，QF保持閉合，此時如發生孤島效應低壓發孤島裝置安裝于QF1出線側才能起到作用。
出線側檢修（檢修QF1對應出線），分斷QF1，分斷QF，此時如發生孤島效應低壓反孤島裝置可安裝在母線側或出線側。
以上幾種情況來看，推薦將低壓反孤島裝置于每一路有并網光伏發電系統的出線都進行安裝，且該出線側開關應滿足遙控遙信功能。
?
?
?
（圖2?并網光伏發電系統模擬圖）
?
?
?
?
?
?
4.3.接線原理圖
?
QFD:反孤島專用開關
QF:進線開關
KT:時間繼電器
K ：中間繼電器
XK：柜體行程開關
FA：復位按鈕
BR：報警指示燈
?
?
?
?
（圖3?控制原理圖）
?
?

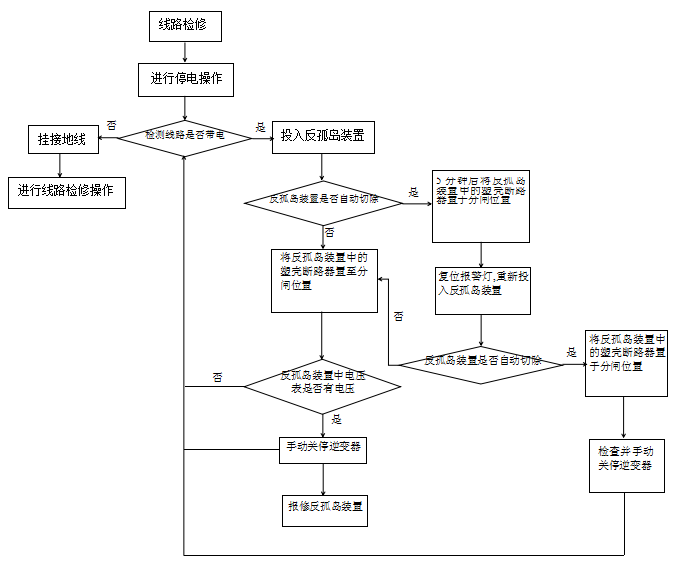

4.4.裝置工作邏輯圖
如圖4，當孤島效應發生需要投入本裝置時，請嚴格按照本圖順序操作，否則易發生安全事故。
1、打開柜門，檢查線路是否接好。
2、將轉換開關分別置于第一支路，第二支路，第三支路，查看控制模塊顯示狀態，查看各個支路電壓。
3、將 轉換開關打到有電壓的支路，并手動投入反孤島開關。反孤島投切次數可設定，間隔在 5分鐘以上，保證間隔時間。跳閘時間設置為 1S.
4、使用結束后，將轉換開關打到 0 狀態
（圖4 裝置工作邏輯圖）
?
注意：操作過程中嚴格按照流程進行操作，切誤操作
?
?
?
除了根據訂單檢查外，裝配好的反孤島裝置還應遵照相應的 IEC298 及 GB3906 有關規定進行出廠試驗，校核結構和功能的正確性。緊固件和附件是單獨包裝的。
?
?
反孤島裝置的包裝按具體情況的要求作相應的調整，如航海包裝，即使是裝在集裝箱內，也應該用塑料薄膜袋將反孤島裝置封裝起來，放入合適的干燥劑以防受潮。
?
通常由單臺反孤島裝置組成運輸單元，例外情況下，可由反孤島裝置小組或背靠背組成運輸單元。反孤島裝置應直立運輸，必須采取保護人員和器材的安全措施，使用搬運工具， 才能進行裝載工作。
?
5.3反孤島裝置的安裝和調試
1.裝置到達現場后，經檢查設備的完好情況，以免運輸過程中有造成損壞。
2.檢查各個插件和所有緊固件是否有松動，松動的予以緊固，擾動電阻值是否正確，時間繼電器是否正確。
3.在通電之前經檢查接線是否正確，確保接線的正確性。
4.通電時并網開關(斷路器)在合閘狀態，反孤島裝置的操作開關不能合閘，在并網開關(斷路器)斷開時， 反孤島裝置操作開關才能合閘。
5.檢查反孤島控制器顯示是否正確，設定值與保護分、合是否正確。
?
壁掛式安裝
壁掛式安裝一般安裝在變壓器旁，掛在線桿上或者掛在墻面上，為了日后操作簡單，建議安裝的位置高度適宜。
落地式安裝

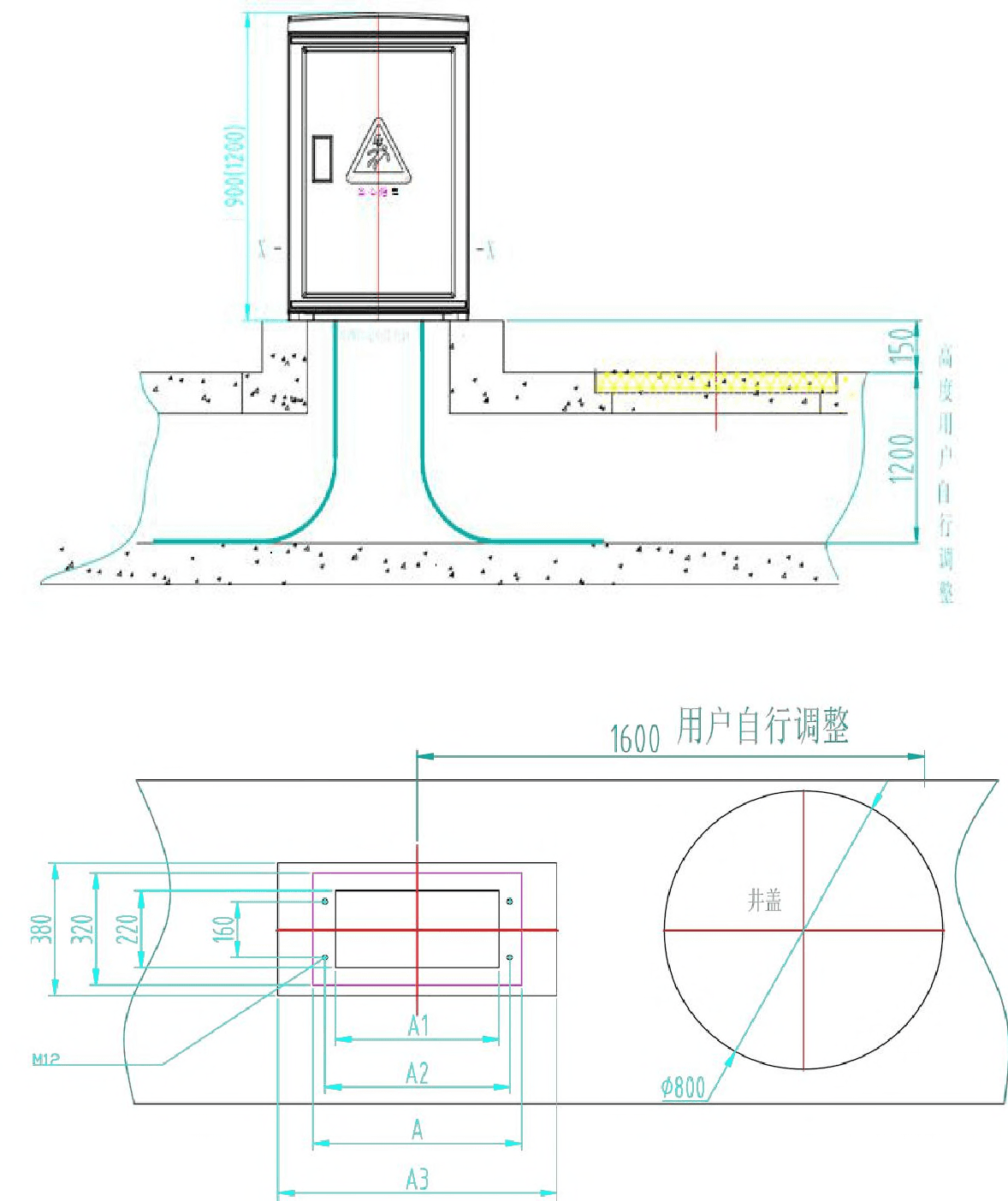

落地式反孤島裝置基礎示意圖如圖5所示。
 |
?
（圖5 裝置基礎示意圖）
?
?
?
?
低壓反孤島容量（kW） | A | A1 | A2 | A3 |
100-400 | 600 | 470 | 530 | 800 |
?
?
?
落地式反孤島裝置也可先安裝于槽鋼基礎上之后再進行安裝，所用槽鋼為 8#槽鋼， 安裝尺寸由用戶與我公司進行商定。
?
?

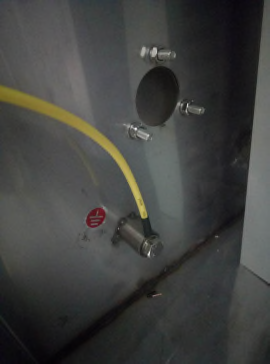

接地線接至反孤島裝置內部有接地標志的位置上，如圖所示。
 |
?
?
選用電纜尺寸見下表
?
低壓反孤島容量（kW） | 100 | 200 | 400 |
2 電纜尺寸（mm ） | 10 | 16 | 25 |
互鎖用的二次導線接至反孤島裝置內部的接線端子，如圖 5/6 所示，二次導線采用 1.5mm 銅芯軟導線。
?
檢查內容如下：
?
?
? | 檢查內容 | 檢查結果 |
? | 通電前檢查 | |
? 1 | 柜體外觀無明顯損傷，柜門開啟靈活性、開 啟角度正常。 | ? |
? 2 | 各種指示、標志、警告標志明顯可見，且張 貼正確。 | ? |
3 | 反孤島裝置內部斷路器能正常操作柄操作。 | ? |
? ? ? 4 | 如已與上級開關進行閉鎖，合上本反孤島裝置內部操作開關，對上級開關進行試送電， 此時上級開關應無法投入。 | ? |
? 通電后檢查（通電前務必確保本反孤島裝置操作開關處于分閘位置） | ||
? 1 | 反孤島控制器正常使用，且顯示各個回路電 壓正常，反孤島控制器上顯示燈指示正常。 | ? |
? 2 | 可以通過柜內的反孤島控制器合分各個回路 的反孤島開關是否正常使用。 | ? |
? ? ? 3 | 如已與上級開關進行閉鎖，合上本反孤島裝 置內部操作開關，此時本反孤島裝置內部操作開關不能合閘。 | ? |
?
?
備注：
如未與上級開關進行閉鎖，誤手動合上本反孤島裝置內部操作開關，此時本反孤島裝置內部操作開關應于 1 秒后跳閘。如上級開關確實沒有閉鎖信號， 那么投入反孤島前將閉鎖信號線短接，同時在合反孤島開關之前，確保上級開關是斷開的。
?
在完成上述工作之后，將反孤島裝置內部負載導線重新接至操作開關下端并緊固，將本反孤島裝置 操作開關處于分閘位置，反孤島裝置檢查完成。
特別說明：本反孤島裝置內部操作開關正常應處于分閘位置，只有在分布式光伏回路發生孤島運行故障時候才將操作開關投入。
5.4.有關安全的說明
1）本裝置應由具備電氣專業知識人員操作，如操作不當易發生安全事故。
2）并網光伏發電系統接入側需滿足遙控、遙信功能，以便于本裝置互為閉鎖。
3）在本裝置內部斷路器需掛牌“投入本裝置前請確認出線開關已斷開”。
4）在光伏接入開關側需掛牌“開關合閘前請確認低壓反孤島裝置已斷開”
?
6、維護
?
維修工作的作用是保持反孤島裝置無故障運行,并達到盡可能長的使用壽命。需做下列緊密相 關的工作：
檢查---實際運行狀況的確認。
保養---保持規定運行狀況的措施。
修理---恢復規定運行狀況的措施。
?
注意:
維護工作只能由訓練有素的專職人員執行。他們通曉用電設備，重視 IEC 和其他技術
機 構規定的相關的安全規程及其他重要導則。當開關柜需要維修時，最好讓我們公司的服務人員協助處理。
根據運行條件和現場環境,每 2 至 5 年應對反孤島裝置進行一次檢查和保養。檢查工作應包括(但不限于)下列內容：
?
（1）?根據 IEC 和其他機構規定的安全規程，隔離要進行工作的區域，并保證電源不會被重新接通。
（2）?檢查反孤島裝置附件和輔助設備，應保持干燥和清潔。
（3）?在運行電壓下，設備表面不允許出現外部放電現象。這可以根據噪聲、異味和輝等現象來判斷。
基本的保養和檢查是必做的工作,主要包括如下內容：
（1）?發現反孤島裝置骯臟(若在熱帶氣候中，鹽、霉菌、昆蟲、凝露都可能引起污染) 時，應用堿性的家用清潔劑，擦去粘性/油脂贓物，然后用清水擦干凈，再干燥。對絕緣材 料和嚴重污染的 元件，用無鹵清潔劑。
（2）?嚴禁使用三氯乙烷、三氯乙烯或四氯化碳!
（3）?如果出現外部放電現象，在放電表面涂一層硅脂膜作為臨時修補，常常是有效的。關于 此類問題的永久性解決方法，建議向本公司咨詢。
（4）?檢查母線和接地系統的螺栓聯接是否擰緊，隔離觸頭系統的功能是否正常。
（5）?遵守具體的開關反孤島裝置說明書的維護指導
?
?
（1）?發現缺陷后立即修理。
（2）?用機械方法(如銅刷)徹底清除鋼板和其他鋼質部件上的油漆損傷區域的鐵銹，輕輕研磨油漆層周圍并除去油污，然后立即涂上防銹底漆，待底漆干后涂上面漆。只能使用相容的油漆。
（3）?用銅刷清除鍍鋅或鍍鉻的功能元件表面的白色銹斑，用干燥、清潔、不掉絲的軟布擦 去銹斑微粒，安裝到位后除油污，立即涂上底漆，干后涂面漆。
?
元件的更換請與本公司聯系，根據具體情況處理。
?
?
?
?
?
