第一章 CCET-8000系統概述
CCET-8000系統是一個全開放的電力自動化系統開發平臺，它是太力公司與國內主要電力產品供應商深入合作的結晶。太力公司通過與主要電力設備生產商及電力系統集成商的合作，深刻地理解了電力系統對相關軟件產品的需求，并利用自己在自動化領域多年積累的經驗，將工業自動化軟件的一些先進思想滲透到CCET-8000的產品研發中。在確保所開發軟件產品擁有符合相關電力標準及行業習慣的專業功能外，使其具有很好的易用性。
CCET-8000擁有穩定可靠、快速高效、擴展性強、兼容性好的電力專業SCADA功能，可作為各種電力應用的基本SCADA平臺使用。
CCET-8000擁有美觀方便、實用性強、專業完善的人機界面開發及表達工具，提供全面的電力專業圖形、報表、曲線/棒圖、統計分析、事件報警/記錄的支持。
CCET-8000擁有電力專業的實時及歷史數據庫的定義及表達工具，便于建立專業的電力監控模型，提供開放的數據接口。
CCET-8000擁有單機、分布式網絡、級聯網絡等多種監控方式，提供全面的電力系統安全保障支持。
CCET-8000系統采用面向?qū)ο蠹夹g(shù)，以SCADA和數據庫管理系統為其基本的系統框架，提供功能強大的面向發電廠自動化、變電站綜合自動化、調度自動化、配電自動化、智能變配電自動化的系列產品，并積極提供面向AM（自動繪圖）/FM（設備管理）/GIS（地理信息系統）/MIS（電力企業管理信息系統）/CIS（用戶信息系統）等功能的專業接口工具，采用ADO、COM、TCP/IP等標準開放接口技術，可以與各種電力系統自動化軟件和電力MIS等進行無縫連接。
CCET-8000 的產品系列對于電力行業的變電站綜合自動化、調度自動化、配網自動化、用電自動化、水電自動化、發電廠自動化提供全面的支持，并可供相關自動化系統的硬件設備制造商配套使用、相關系統集成商作為系統產品組成元件使用、相關設計院所在設計方案中選型使用，還可供各發、供、用電企業直接作為提高自動化水平的技術革新產品使用。
在你開始安裝CCET-8000之前，應完成下述準備工作：
確定安裝CCET-8000的硬件要求，請確認計算機是否滿足這些要求。
u確定安裝CCET-8000的軟件要求，請確認計算機中安裝的軟件是否滿足這些要求。
u若您不是第一次安裝CCET-8000系統，請確認該軟件未運行（包括PS程序）或軟件已被卸載。
若您的計算機安裝過我公司其它軟件產品，請確認這些軟件未運行。
u完成安裝準備工作有助于確保CCET-8000系統安裝成功，具體內容請參照下面的說明。
您必須知道安裝和運行CCET-8000系統的最低硬件要求，以確定您的硬件是否滿足這些要求，為了CCET-8000的方便和順利操作，建議使用推薦配置。
部件 最低配置 推薦配置
CPU Pentium 166 MHZ Pentium II 400MHZ以上
內存 服務器：64M
前置機：32M
工作站：32M 服務器：128M
前置機：64M或以上
工作站：64M（128M最佳）
硬盤可用空間 500MB >500MB
分辨率 640×480 800×600（工作站可更高）
CD驅動器 2X >2X
建議：在使用本軟件時，若將計算機的顏色屬性設為增強色或更高配置，您將制作出色彩更加豐富的監控系統。
1、操作系統要求
為了運行CCET-8000軟件，需要Microsoft的32位Windows操作系統?？蛇x用Windows 98/2000或Window NT 4.0/2000 ，我們推薦用戶使用Windows NT 4.0或Windows 2000 操作系統，對于Windows NT 4.0，需要安裝Service Pack 4或更高版本。同時需要安IE 4.01或更高版本。
2、數據庫要求

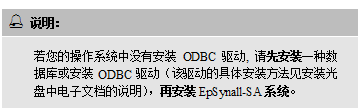

u在CCET-8000系統中運行的工程項目，其數據將存儲到外部商業數據庫中，所以需要預先安裝商業數據庫，如：MicroSoft Access、SQL Server、ORACLE等。
uCCET-8000在安裝時，將創建一個轉儲數據所需的ODBC數據源（數據源名稱為CCET-8000），所以建議用戶在安裝系統之前安裝一種商業數據庫或安裝ODBC驅動。
3、網絡配置
對于網絡版的用戶，需要將各計算機節點連接在一個LAN內并為每個計算機節點添加TCP/IP協議。

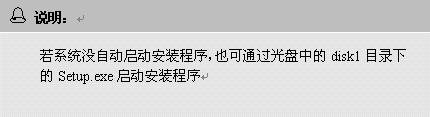

CCET-8000安裝程序存于光盤中，用AUTORUN啟動。為方便起見，只需插入安裝光盤，就會自動啟動安裝程序。
CCET-8000安裝步驟如下（以Win2000下的安裝為例）：
首先：啟動Window 2000，進入如下圖所示的界面
第一步 ：將CCET-8000安裝光盤放入光驅，系統自動啟動安裝程序，啟動時畫面如下圖所示。
第二步 ：CCET-8000安裝程序啟動后，彈出如下圖所示畫面，單擊‘下一步’繼續后面的安裝。
提示： 若單擊‘取消’則取消安裝。
第三步 ：選擇安裝路徑。若選擇默認安裝路徑，則直接單擊‘下一步’按鈕；若想安裝在其它目錄下，單擊‘瀏覽(R)’按鈕，并在彈出的“選擇文件夾”對話框中設置新的安裝路徑。
第四步： 選擇要安裝的CCET-8000系統版本，并單擊下一步。
?運行環境：只安裝CCET-8000運行環境部分，不安裝開發環境。
?DA配網自動化：選擇安裝‘配網自動化’開發環境和運行環境。
?PNDA調度自動化：選擇安裝‘調度自動化’開發環境和運行環境。
?SA變電站綜合自動化：選擇安裝‘變電站綜合自動化’開發環境和運行環境。
?UA智能變配電：選擇安裝‘智能變配電’開發環境和運行環境。
第五步：選擇程序文件夾，即設置在‘開始—程序’菜單中要顯示的文件夾名稱。默認設置為CCET-8000，若沒有特殊要求，單擊‘下一步’繼續安裝。
第六步： 此時程序開始拷貝文件，并顯示安裝進程。
第七步： 最后，屏幕上彈出‘安裝完成’ 畫面。文件注冊成功后系統會自動創建程序組。
提示： 建議第一次使用本系統的用戶查看ReadMe文件。安裝程序會自動安裝軟件加密鎖驅動，并在安裝結束時提示是否安裝成功。
下面以采集規約為例進行說明，轉發規約與模擬盤規約的安裝方法與此相同。
基本規約已經在安裝CCET-8000時安裝完畢，在“CCET-8000Protocal”目錄下可以看到，如下圖所示：
新做的規約或已開發但未加入規約庫的規約可以在CCET-8000的開發系統中加入，方法如下：
1、進入CCET-8000開發環境，在‘管理工具—>規約配置’節點下配置。
2、點擊“采集規約”右鍵菜單中的“新建規約”，彈出‘規約屬性’對話框。
注：要添加的規約文件需放到CCET-8000安裝路徑下的Protocal子目錄下，然后在‘支持庫路徑’下加入規約。
規約屬性設置頁說明：
規約名稱：輸入新建規約的名稱，此名稱在系統中沒有特別含義，僅在后面“通道配置”中選擇規約時將用到，因此，為了引用方便，建議用戶使用有幫助意義的名稱，特別是在系統使用多個不同廠商的規約時。
規約類型：CCET-8000所支持的規約類型如下圖所示，從組合框中選擇所建規約采用的通訊規約類型，規約的類型在您獲得有關設備通訊協議時，從通訊協議中可以取得，CCET-8000根據你所選的規約類型生成相應的I/O參數配置對話框。
規約注釋：設置此規約的注釋說明信息，便于工程開發人員對此工程的維護，沒有其它實在意義，也可以不寫。
支持庫路徑：如果你已經把你所開發（或太力公司為你開發）的驅動程序動態庫文件拷貝到CCET-8000安裝目錄下的‘Protocal’目錄中，則只需要在此編輯框中輸入‘$動態庫文件名’即可，如：$CDT91；用戶也可以直接點擊右側的‘…’按鈕，選擇你所開發（或太力公司為你開發）的驅動程序動態庫文件的路徑。
IO信息路徑：點擊其右側的‘…’按鈕，加載當前規約的IO信息配置文件的路徑。IO信息配置文件是用來設定當前規約下IO變量的‘IO信息配置屬性項’的名稱（打開IO信息配置界面的方法如右圖），文件后綴為‘*.CFG’。CCET-8000系統默認文件路徑為CCET-8000安裝目錄下的Protocal目錄，若用戶自行編寫的IO信息配置文件放在該目錄下，則只需要在此編輯框中輸入‘$IO信息文件名’即可，且不用寫后綴。
幫助文件路徑：點擊其右側的‘…’按鈕，加載當前規約的幫助文件的路徑?！畮椭募怯脕碓O(shè)定當前規約下采集或者轉發變量的具體IO配置信息含義，后綴名為‘*.txt’。CCET-8000系統默認文件路徑為CCET-8000安裝目錄下的Protocal目錄，若用戶自行編寫的幫助文件放在該目錄下，則只需要在此編輯框中輸入‘$幫助文件名’即可，且不用寫后綴。
用戶可直接刪除CCET-8000安裝路徑下的CCET-8000文件夾卸載CCET-8000；或通過控制面板上“添加/刪除程序”卸載CCET-8000，具體步驟如下：
1、打開控制面板并雙擊“添加/刪除程序”圖標，如下圖所示：
2、在彈出的“添加/刪除程序”對話框中，選擇“CCET-8000”并單擊‘更改/刪除’按鈕，如下圖所示：
3、確認是否刪除CCET-8000，之后系統開始卸載該程序。在刪除共享文件時請選擇‘全不’，
4、在執行上述操作后，系統開始卸載文件，如下圖所示，卸載成功后，單擊‘確定’鈕即可。
不能被卸載的部件如下：
1、CCET-8000示例程序被修改的部分
2、已建立的任何項目（非安裝）
3、正在運行的部件
注：若重新啟動計算機出現MyGina.dll文件加載錯誤，需進入Windows安全模式（啟動計算機時按F8），在運行中通過regedit命令進入注冊表管理器，找到兩個MyGina.dll文件并將其刪除，再重新啟動計算機即可。
CCET-8000軟件由以下幾部分組成：
?開發環境：是CCET-8000開發系統程序ConfigSystem.exe的快捷方式，用于制作工程項目，如繪制虛擬現實場景、制作人機交互界面、定義與現場設備連接的采集點及虛擬點、設定項目運行所需的其它配置等。工程開發文件為.cfs 文件。
?運行環境：是CCET-8000運行系統程序RunSystem.exe的快捷方式。開發環境（ConfigSystem）和運行環境(RunSystem)是各自獨立的Windows應用程序，均可單獨使用；同時兩者又相互依存，在開發環境中設計開發的工程必須在運行環境中才能運行；工程運行文件為.arn 文件，由開發環境編譯生成。
?設備圖庫管理：是CCET-8000圖形制作及管理的系統程序ObjectMaker.exe的快捷方式，用于制作通用圖形并存儲形成圖庫，方便在開發環境中調用。
?路徑設置(EpConfig)：用于配置工程組態和項目運行的路徑。
?NT自動啟動設置（AutoLag）：設置當WINDOWS啟動時自動運行CCET-8000運行環境、及登陸的管理員帳號和口令。
?報表開發工具：是CCET-8000提供給用戶生成日常報表模板的工具，用戶可以根據自己的需要，利用這個工具生成自己需要的報表模板，當日常報表（包括日報表、周報表、月報表、季報表、年報表）模板生成之后，系統會根據用戶生成的模板，在報表運行程序中自動運行刷新，生成最終報表樣式，供用戶查看。
?報表運行工具：報表運行程序：系統會根據用戶在報表開發工具中生成的模板，連接數據庫，自動運行刷新數據，生成最終報表樣式，供用戶查看。報表運行程序還可以根據用戶需要設置查詢?nèi)掌趤聿樵冇脩粜枰臄?shù)據。
注：報表工具是獨立于我們的軟件系統的，無需打開我們的組態軟件即可制作報表模版和查詢報表數據。
?CCET-8000開發環境幫助：CCET-8000使用手冊幫助文件快捷方式。
?CCET-8000庫函數幫助：CCET-8000庫函數幫助文件快捷方式。
一、開發版：免費
二、運行版分類如下：
? 單機版：服務器、前置機、工作站集于一體，具體分以下類型：
1、有VQC功能。
（1）、有轉發與上屏功能。
（2）、無轉發與上屏功能。
（3）、支持主備通道。
（4）、不支持主備通道。
2、無VQC功能。
（1）、有轉發與上屏功能。
（2）、無轉發與上屏功能。
（3）、支持主備通道。
（4）、不支持主備通道。
注：以點數來定版本價格。
?網絡版：單服務器、多前置機、多工作站，具體分以下類型：
1、前置機支持主備通道。
2、前置機不支持主備通道。
3、前置機支持VQC功能。
4、前置機不支持VQC功能。
5、前置機支持轉發與上屏功能。
6、前置機不支持轉發與上屏功能。
7、整個系統支持主備網絡。
8、整個系統不支持主備網絡。
注：以點數和版本類型來定版本價格，如果采用多個前置機的時候前置機可以兩兩互為熱備份。
?容錯版：兩臺服務器、多前置機、多工作站。（兩臺服務器互為容錯）
1、前置機支持主備通道。
2、前置機不支持主備通道。
3、前置機支持VQC功能。
4、前置機不支持VQC功能。
5、前置機支持轉發與上屏功能。
6、前置機不支持轉發與上屏功能。
7、整個系統支持主備網絡。
8、整個系統不支持主備網絡。
注：以點數和版本類型來定版本價格，兩臺服務器可以互為熱備份，如果采用多個前置機的時候前置機可以兩兩互為熱備份。
注：已開發驅動協議均可使用
三、演示版：開發環境不限時，運行環境在線運行一小時，已開發驅動協議均可使用。
本節介紹CCET-8000系統的組成和有關部件在CCET-8000系統中的使用方法。
2.9.1 ActiveX 控件
種類齊全的通用編程、數據瀏覽、數據查詢、曲線分析和報警處理控件。成功安裝系統后，這些部件自動安裝在Windows 的系統目錄下，對于Window9X系統，他們在系統的System目錄下；對于Windows NT/2000系統，他們在系統的System32目錄下。建議用戶在卸載系統時，不要手工刪除該部分，應使用Windows系統控制面板的‘添加/刪除程序’進行刪除。
這些部件如表所示：
文件名 功能
Tabctl32.ocx Windows Tab管理控件
GridReport.ocx 帶數據源的表格控件
GridView.ocx 不帶數據源的表格控件
Tbutton.ocx Window按鈕控件
Graph.ocx 棒圖/餅圖控件
Tedit.ocx 文本編輯框控件
Timage.ocx 位圖顯示控件
RecipeView.ocx 配方管理控件
TagView.ocx 變量表格瀏覽控件
TStatic.ocx 靜態文本框控件（不帶口令屬性）
Tpassword.ocx 靜態文本框控件（帶口令屬性）
TepGrid.ocx 電力信息瀏覽控件
TcomboBox.ocx Windows組合框控件
TlistBox.ocx Windows列表框控件
TrendCurve.ocx 實時趨勢曲線控件
XYCurve.ocx XY曲線控件
TPlots.ocx 負荷曲線控件
TiHistory.ocx 歷史曲線控件
MaviPlayer.ocx AVI播放控件
2.9.2系統文件
CCET-8000 系統目錄 System ：包含了系統開發和運行需要的庫函數、模擬盤和雙機切換裝置的驅動程序DLL庫和列表函數，他們對于系統運行和開發同等重要，因此，建議不要?jiǎng)h除該部分。有關部分保存在CCET-8000系統安裝目錄的System子目錄下。
文件名 功能
Aaasystag.glt CCET-8000預定義系統全局變量
Dllfuns.dll CCET-8000系統預定義API編程函數庫
Funclist.dat CCET-8000系統預定義API編程函數庫索引
Protocal.txt 設置在CCET-8000系統中默認支持的采集、轉發、模擬盤規約的名稱
2.9.3 規約庫
規約庫目錄 Protocal ：包含了系統目前已經成功支持并不斷擴充的部頒規約和廠商自定義RTU和保護規約。有關部分保存在CCET-8000系統安裝目錄的Protocal子目錄下。
系統典型支持的規約列表如表所示：
文件名 說明
ABBSpabus 支持Spabus規約
AccuModbus 愛博精電Modbus規約
ADAM 研華模塊驅動
CDT91 標準部頒CDT數據采集規約
CEEE300FTUDrv 清大高新
DaFang814DR Canbus協議，山東大方科技
DeliverCDT.dll 部頒標準CDT轉發規約(DL451-91)
DeliverDNP3 按GE-Harris的DistributeNetworkProtocal3.0規約的轉發驅動
DeliverDNP3Ex 支持GE-Harris D20規約轉發（對象號和變體可設）
DeliverIEC101 支持IEC870-5-101規約轉發
DeliverIEC104 支持IEC870-5-104規約的轉發
DeliverModbus 支持 Modbus, Modbus/TCP 規約的轉發
Dlt645 松下電度表
文件名 說明
DNP3 DNP數據采集規約
支持GE-Haris的DistributeNetworkProtocal3.0
MFWHMeter.dll 多功能電能表驅動
支持部頒電度表規約（DL/T645-1997）
Modbus Modbus數據采集規約
支持ModiconModbus/JBus規約
Modbusta 寧波天安Modbus
PA100Puls 南京英泰萊
SC1801 支持各種按SC1801規約及其變種的RTU
SMP1Pannel SMP-1型分布式模擬屏驅動，四方規約
SNP2000 上海南自
SNP2003 上海南自保護設備
SNP2005 上海南自保護設備
UPS_PB4000 支持PB4000 SEC規約
2.9.4 CCET-8000安裝目錄中的其他文件
CCET-8000系統中還包括了開發、運行和其它輔助功能系統的可執行文件： 包含了CCET-8000的開發環境、運行環境、自動登錄工具、軟件看門狗工具和其它支撐系統工具，這些工具可以選擇性安裝，有關部分保存在CCET-8000系統安裝目錄下。
文件名 功能 程序組圖標名稱
AutoLog.exe CCET-8000自動登錄和軟件看門狗的設置工具 NT自動啟動設置
EpConfig.exe CCET-8000系統工程路徑設置工具 路徑設置
ObjectMaker.exe CCET-8000 圖庫制作系統 設備圖庫管理
ConfigSystem.exe CCET-8000組態環境 組態環境
RunSystem.exe CCET-8000運行系統 運行環境
InstDrv 加密鎖驅動，系統安裝時自動安裝
EqpDriver.dll 驅動的動態連接庫文件
CCET-8000安裝目錄中子目錄功能說明
電力圖庫—>它包含了構造電力自動化系統需要的典型圖庫，用戶可以使用ObjectMaker工具（設備圖庫管理系統）中自由構造，以方便和加速應用系統的開發工作。有關部分保存在CCET-8000系統安裝目錄的Common子目錄下。用戶可根據自己的需要，使用CCET-8000系統的圖庫制作工具來產生需要的常用圖庫。
Db—>存放CCET-8000實時數據庫RTCCET-8000和歷史數據庫CCET-8000。
Debug—>CCET-8000的安裝調試目錄，一般來說用戶不需要使用這目錄下的文件，當用戶使用Microsoft VC++(5.0以上版本)自行開發驅動程序，在調試過程中，需要將CCET-8000的系統目錄設置為的Debug目錄。
Demo—>我們精選了包括變電站當?shù)毓δ?、調度系統和配網自動化系統5個實際應用例子，供用戶了解系統的功能及其開發方法。有關部分保存在CCET-8000系統安裝目錄的Example子目錄下。當用戶選擇典型安裝和在自定義安裝時選擇‘例子’成員時，將安裝有關部分。
Protocal—>存放已開發好的規約驅動程序及相關文件
聲音文件夾—>我們將一些電力監控常用的聲音存放在 SystemVoice目錄下，用戶可在配置聲音報警時應用其中的聲音文件；用戶也可將這些聲音文件拷貝至用戶自己的工程目錄下的Voice 子目錄（用戶需自己創建Voice文件夾）中。
系統文件夾(System)—>參見系統文件說明。
報表工具—>報表工具由報表開發工具和報表運行程序兩部分組成。
報表開發工具：是CCET-8000提供給用戶生成日常報表模板的工具，用戶可以根據自己的需要，利用這個工具生成自己需要的報表模板，當日常報表（包括日報表、周報表、月報表、季報表、年報表）模板生成之后，系統會根據用戶生成的模板，在報表運行程序中自動運行刷新，生成最終報表樣式，供用戶查看。
報表運行程序：系統會根據用戶在報表開發工具中生成的模板，連接數據庫，自動運行刷新數據，生成最終報表樣式，供用戶查看。報表運行程序還可以根據用戶需要設置查詢?nèi)掌趤聿樵冇脩粜枰臄?shù)據。
注：該報表系統是獨立于我們的軟件系統的，無需打開我們的組態軟件即可制作報表模版和查詢報表數據。但數據源一定要連接上數據庫我們才能制作報表模版和查詢報表數據。
報表函數—>存放CCET-8000用來做EXCEL報表的動態庫文件和相應的報表函數，用戶使用這些函數可以在EXCEL中方便的做出自己需要的電力工程報表。
窗口模板—>存放系統/用戶定義的標準窗口畫面，以CCET-8000窗口的格式存放在該目錄下。用戶在開發環境中定義運行節點時，可將這些窗口加載到運行節點中使用，節省作圖時間。
回路模板—>存放系統/用戶定義的回路變量字典，以CCET-8000變量詞典保存格式存放在該目錄下。用戶在開發環境中定義變量詞典時，可將這些模板加載到工程中，可以不做或稍做修改即可完成自己工程的變量定義工作。
驅動開發包—>提供用戶自行使用Microsoft VC++(5.0以上版本)開發CCET-8000驅動程序（擴展名為‘. dll’）所需的頭文件和標準規約開發文件，如果用戶不需要自己開發驅動，則不需要使用這個目錄下的文件。
監控主機啟動后，監控軟件即可自動啟動；或者點擊桌面上的“CCET-8000運行系統”，如下圖所示：
（本站管理員未設密碼）值班員的密碼為2222，其權限為查看數據信息（電壓和電流等模擬量、開關狀態遙信量、開關分合統計信息、SOE事件記錄信息等），沒有操作斷路器分合權限；操作員的密碼為空 ，其權限可進行所有操作。（本站管理員未設密碼）
如需添加密碼或者新增用戶名，可選擇如下步驟：點擊‘用戶登錄’圖標，選擇用戶名，輸入相應的密碼，即可進行相關的操作；用戶登錄后該圖標變?yōu)椤脩敉顺觥c(diǎn)擊可退出當前用戶。點擊‘用戶管理’圖標，彈出用戶管理界面如下圖，可添加用戶、修改用戶和刪除用戶。
如下圖所示：
在運行界面菜單欄里面有項“通訊監測”，點進去以后五、裝有微機保護的柜體單元旁有微機裝置圖標和通訊狀態指示燈，指示燈顯示為綠色且閃爍表示通訊正常，指示燈顯示為黃色不閃爍表示通訊異?；蚪K止。
1.4遙控說明：

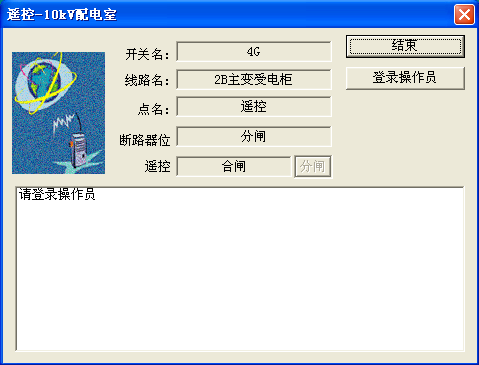

在監控主界面里，六、點擊各個單元的斷路器圖標會彈出遠程遙控操作界面如下圖，操作步驟如下：

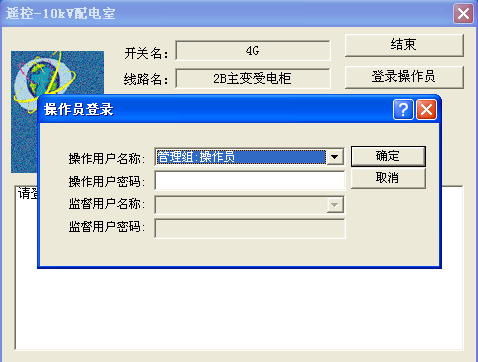

1、登陸操作員：任何遙控操作，都需要先登陸操作員。點擊出現‘登陸操作員’按鈕，用戶可以選擇操作員登陸，輸入密碼登陸完操作員后，對話框變?yōu)橄聢D所示：
操作界面相關說明：
開關名：顯示當前進行遙控操作的對象(開關)。
點名：顯示當前進行遙控操作的遙控變量點。
開關狀態：顯示當前開關的狀態。
遙控：顯示遙控操作行為，前面顯示的是當前的遙控行為，后面按鈕顯示的 是點擊按鈕后的遙控動作。(可通過后面按鈕切換遙控操作行為即 ‘分閘’/‘合閘’)

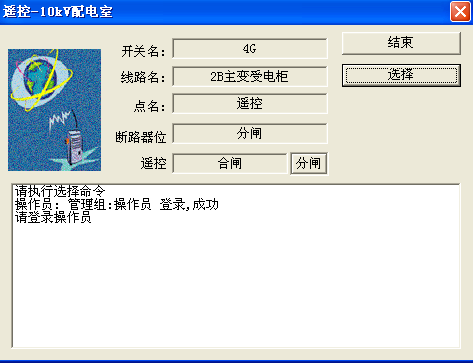

如圖所示：當前正在對開關4G的遙控點進行‘合閘’的遙控操作；用戶可以點擊分閘按鈕對開關4G的遙控點進行的下一遙控操作是‘分閘’。

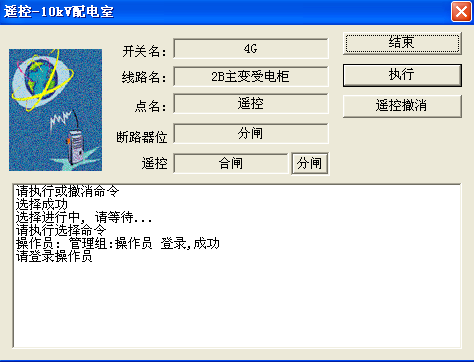

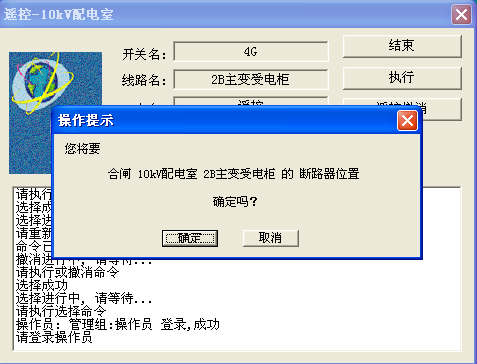

2、選擇：點擊‘選擇’圖標。‘選擇’操作成功后，對話框上會出現增加‘執行’、‘遙控撤消’按鈕，用戶要執行什么操作，點擊相應的按鈕即可。如點擊‘執行’會彈出確定框，點擊‘確定’下發遙控命令，斷路器合閘；‘取消’遙控操作將會取消。
在主界面里點擊‘實時曲線查詢’圖標，在打開的相應界面里，選擇廠站名、開關號，然后點擊’查詢‘即可看到曲線。點擊‘歷史曲線查詢’圖標，在打開的相應界面里，選擇廠站名、開關號、變量名、日期、然后點擊“查詢”即可看到曲線，若要查詢多個變量的曲線，選擇好選擇開關號、變量名后還要選擇曲線序號，然后點擊‘查詢’即可。選擇好曲線序號，點擊‘清除’，即可清除對應的曲線，如需打印點擊‘打印’，即可打印歷史曲線。點擊’歷史SOE查詢‘圖標，在打開的相應界面里，選擇廠站名、選擇開關號、開始日期和結束日期，即可顯示在查詢時間段歷史SOE記錄；點擊‘操作記錄查詢’圖標，選擇好操作員、事件類型和日期，點擊“查詢”即可看到選擇的操作員在監控系統上的操作記錄，只有系統管理員才有此項查詢權限。
點擊‘開關分合統計’和‘開關分合查詢’圖標，在打開的相應界面里，選擇廠站名、選擇開關號、開始日期和結束日期，即可顯示在查詢時間段內斷路器的分合次數統計；點擊‘報表查詢’圖標，在打開的相應界面里，點擊要查看的變電室，選擇查詢?nèi)掌冢缓簏c(diǎn)擊菜單欄中的查詢按鈕，即可查詢運行日報表。
在主界面里點擊‘清報警語音’圖標，可停止報警聲音。點擊‘退出系統’圖標，將退出監控系統，監控主機不會采集微機裝置數據。監控主機D盤中的“華南城員工宿舍10kv監控系統”文件夾請勿刪掉、改名或移動存放位置，否則，會造成監控系統崩潰。加密狗請勿拔掉，否則監控系統只能運行一個小時。
