一、產品概述

該系列三相電力儀表是集高精度電力參數測量以及電氣接點在線測溫功能，可具備開關量輸入、繼電器輸出、4-20mA模擬量輸出為一體的數字電力儀表，帶本地RS485連接上傳數據到本地平臺。儀表采用嵌入式安裝，外形美觀、運行可靠、現場接線與操作方便?？蓮V泛應用于變電站綜合自動化系統、智能高低壓開關柜、低壓配電自動化系統、建筑能源監控系統等重要變配電場合。

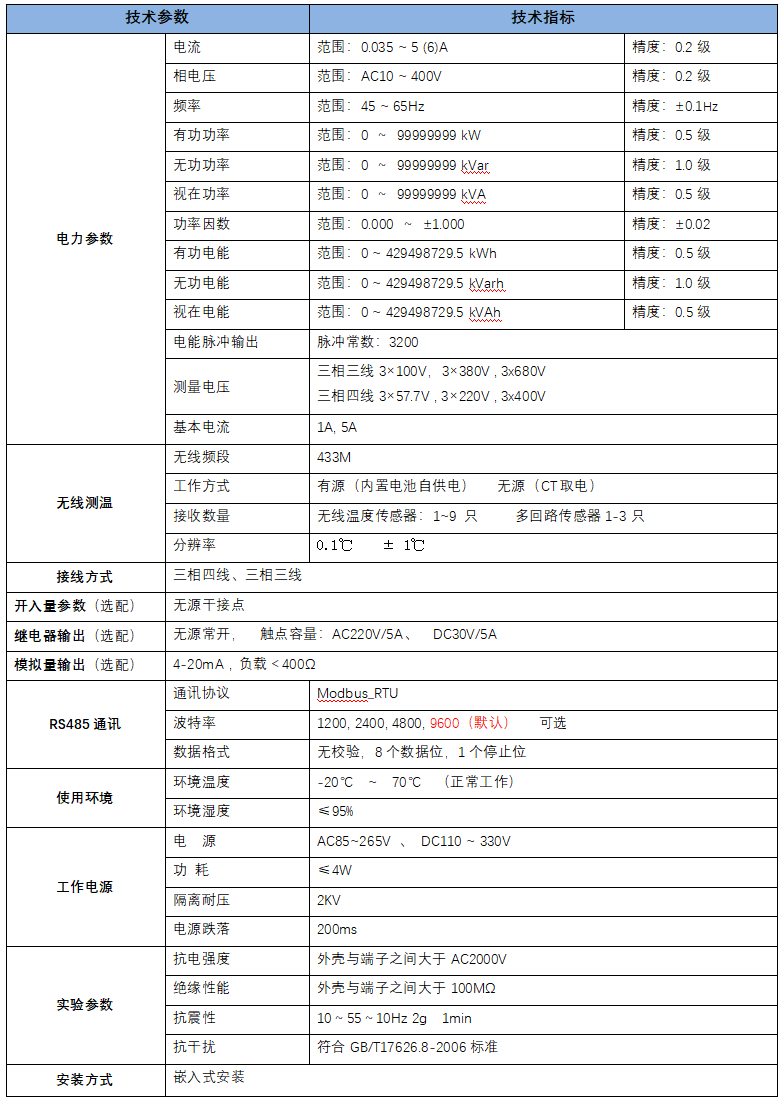

二、技術參數

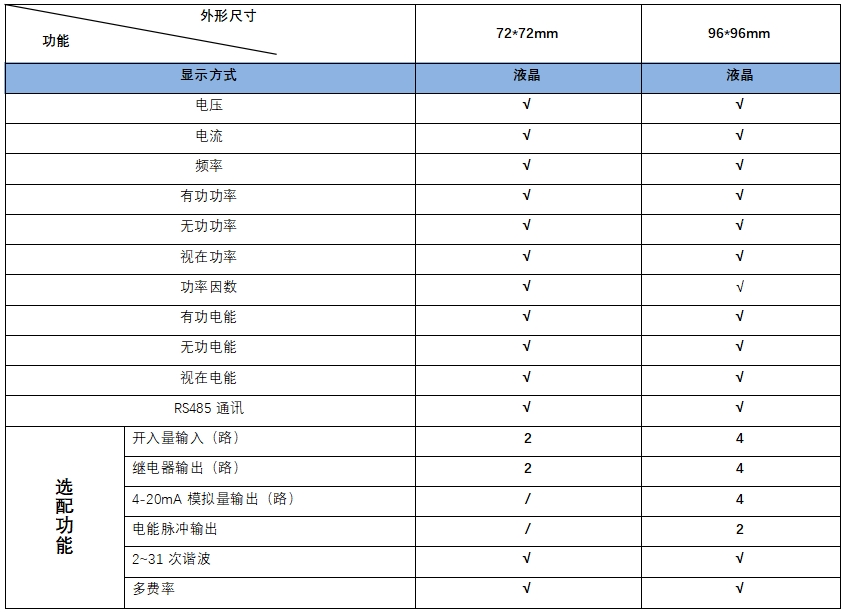

二、產品配置

四、顯示及參數設置

4.1 按鍵功能

按鍵功能說明：????M鍵：設置鍵/返回鍵；????鍵：上翻屏/增加鍵；

鍵：下翻屏/減少鍵; ?????鍵：確認鍵；

4.2數據顯示

測量參數：?相電壓、線電壓、頻率、電流、有功功率、無功功率、視在功率、

功率因數、開入量狀態、繼電器輸出狀態

查看流程：

在當前顯示屏幕為測量參數時，可通過?????鍵進行不同測量參數界面的切換。

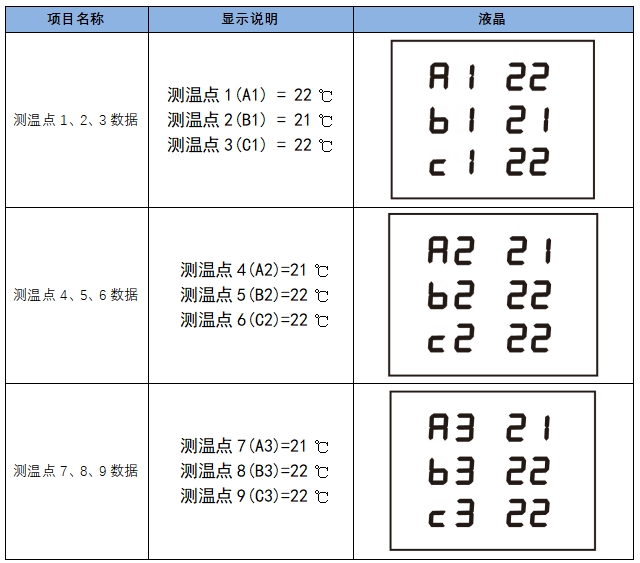

4.3?無線測溫溫度參數

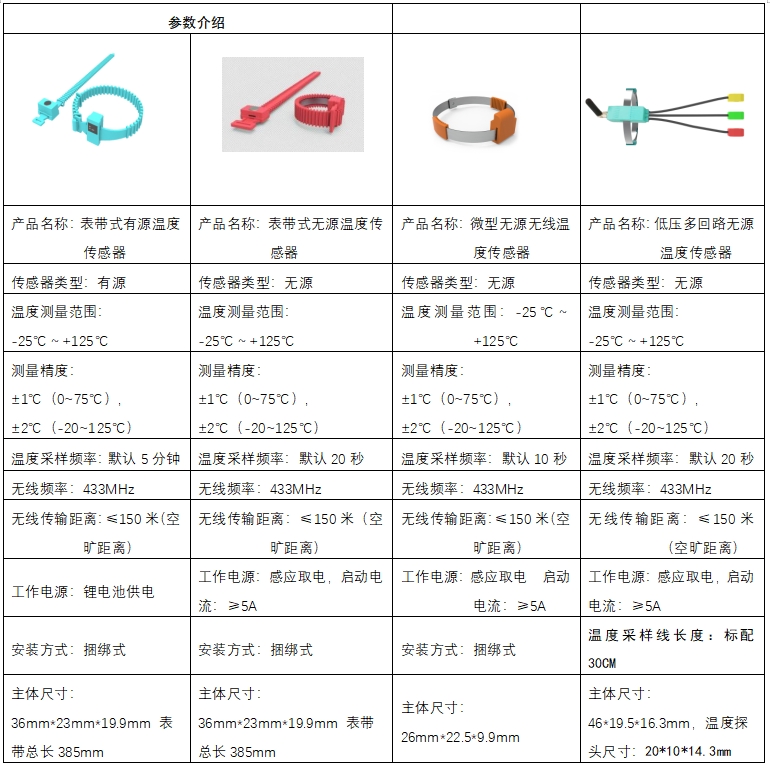

4.3.1 無線測溫傳感器參數

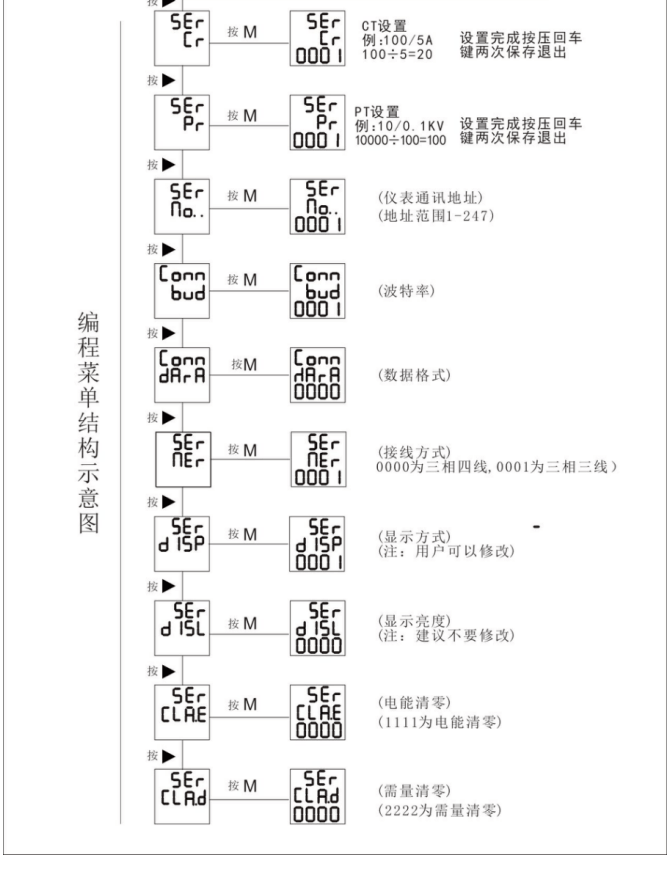

4.4 參數設置__菜單結構

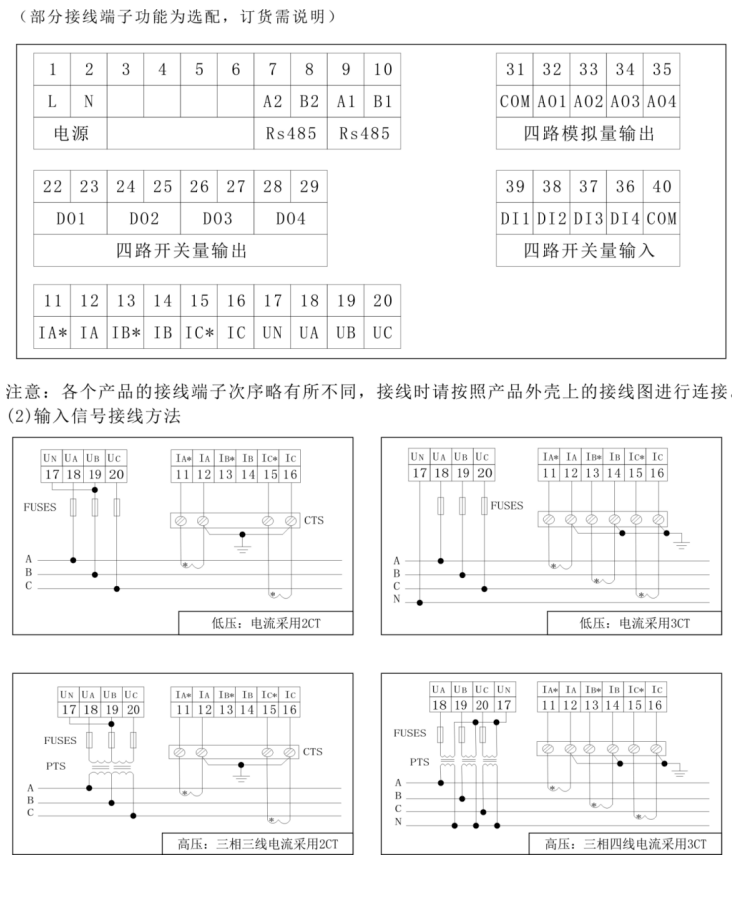

五、背部接線端子圖

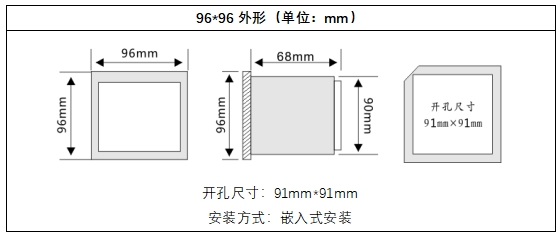

六、外形尺寸與安裝方式

七、遠程通訊

本儀表可提供串行異步半雙工RS485通訊接口，采用標準Modbus_RTU通訊協議規約，各種數據信息均可在通訊線路上傳送，在一條線路上可以同時連接多達32個儀表，通訊連接應使用帶有銅網的雙絞屏蔽線，線徑不小于0.75平方毫米。布線時通訊線應遠離強電電纜或其它強電場環境，組網時推薦采用總線型網絡的連接方式，不建議采用星形或其它連接方式。

八、注意事項

·注意防止震動和沖擊，不要在有灰塵和有腐蝕性氣體的地方使用。

·輸入導線不宜過長，如被測信號輸入端較長時請使用雙絞屏蔽線。

·若信號伴隨高頻干擾，應加裝低通濾波器。

·長時間存放未使用時，請每個月通電一次且不少于4小時。

·長期保存應避免陽光直射，環境溫度應在-20℃~70℃。

·如儀表無顯示，應先檢查儀表工作電源，電壓是否在規定范圍內。

·如顯示不正常，檢查輸入信號是否正常以及信號接線端子是否擰緊。

·除非PT有足夠功率否則不能使用PT信號同時做為儀表工作電源。

·CT回路中的電流接線端子螺絲務必?cái)Q緊，保證進/出線方向正確且接觸可靠，以免導致測量不準或產生故障。
