一、概述
1.1適用范圍
CCET-822分段備自投適用于多種一次接線方式，可實現工作電源失電后備用電源的自動投入，還可實現工作電源恢復后的自動恢復，同時還可對分段提供速斷、過流等保護功能。既可以分散在開關柜就地安裝，也可以集中組屏安裝。完善的設計保證了裝置可以在惡劣環境下長期、可靠地運行
1.2 裝置功能配置
1.2.1電流速斷保護；
1.2.2過流Ⅰ段保護；
1.2.3過流Ⅱ段保護；
1.2.4反時限過流保護:
提供4種曲線類型，分別是：標準反時限，非常反時限，極端反時限和超反時限
1.2.5過負荷：可選擇告警或跳閘
1.2.6零序過流（接地保護）: 可選擇告警或跳閘
1.2.7備用電源自動投切
1.2.8 通訊功能：RS-485,通信協議可選101,103，MODBUS.
1.2.9 人機界面：采用2.8寸TFT彩色液晶屏，可顯示一次模擬圖
二、技術參數
2.1 工作環境條件
環境溫度：-10～+55℃
相對濕度:不大于95%，無凝露
大氣壓力:80～110kPa
其它條件：裝置周圍的空氣中不應含有帶酸、堿腐蝕或爆炸性的物質，且具有防雷、雨、雪設施
試驗的標準大氣條件:
環境溫度: +15～+35℃
相對濕度:45%～75%
大氣壓力:86～106kPa
?? 儲藏及運輸：-25～+70℃
2.2 額定電氣參數
工作電源： AC/DC 100～264V
額定電流： 5A
頻??率： 50Hz
2.3 主要技術指標
2.3.1 整定范圍及誤差：
電流保護整定范圍：0.1~100A，誤差不超過±3%或0.05A
整定步長：0.01A
零序電流整定范圍：0.1~100A，誤差不超過±3%或0.02A
整定步長：0.01A
電壓整定范圍：5~150V，誤差不超過±3%
整定步長：0.01V
時間整定范圍：0.1~99.99s，誤差不超過±1%或35ms
整定步長：0.01s
反時限時間常數整定范圍：0.02-1.2
延時誤差不超過±3%或100ms
2.3.2 電流速斷出口動作時間：不大于35ms (1.2倍動作電流)
非電量出口動作時間： 不大于35ms
2.3.3 裝置功耗：
交流電流回路：不大于1VA/相
交流電壓回路：不大于1VA/相
直流電壓回路：正常工作時，不大于10W
保護動作時，不大于15W
2.3.4 過載能力：
電流回路：2倍額定電流可長期工作
10倍額定電流允許10S
20倍額定電流允許1S
電壓回路：1.2倍額定電壓可長期工作
1.5倍額定電壓允許10S
2.3.5 觸點容量：
在直流感性負荷回路中(C/R=7ms),電壓不超過250VDC，且電流不超過2.5A，觸頭斷開容量為50W；
在交流回路(COSΦ=0.4，電壓不超過250VAC，且電流不超過4A)中，觸頭斷開容量為600VA；
在阻性負荷回路中(交直流電壓不超過250V，電流不超過10A)中，觸點最大斷開容量1500VA/400W。
觸點允許長期接通不超過5A電流。
2.3.6 絕緣電阻：
用開路電壓為500V的兆歐表測量其絕緣電阻，裝置的各帶電端子連在一起，對外露的非帶電金屬部件或外殼之間大于100MΩ。
2.3.7介質強度：
產品的開關量采集電路（C01-09）對地（即外殼或外露的非帶電金屬零件）能承受500V（有效值）、50Hz的交流試驗電壓，歷時1min，而無擊穿或閃絡現象。
其余各帶電端子連在一起，對外露的非帶電金屬部分或外殼之間，以及裝置中無電氣聯系的各導電電路之間，應能承受交流有效值2000V/50Hz的試驗電壓，歷時1min無絕緣擊穿閃絡現象。當復查介質強度時，試驗電壓值應為規定值的75%。
2.3.8 沖擊電壓：
產品的各帶電的導電電路對地，以及產品中電氣上無聯系的各帶電的導電電路之間，能承受沖擊電壓波形為標準雷電波，峰值為1kV（額定絕緣電壓≤63V）或5kV（額定絕緣電壓＞63V）的試驗電壓，此后無絕緣損壞。檢驗過程中，允許出現不導致絕緣損壞的閃絡現象。
如果出現閃絡，則應復查介質強度，此時介質強度試驗電壓值為規定值的75%。
2.3.9 其它抗干擾性能：符合國家標準、行業標準相關規定。
三、備自投工作原理
3.1 備自投的基本方式

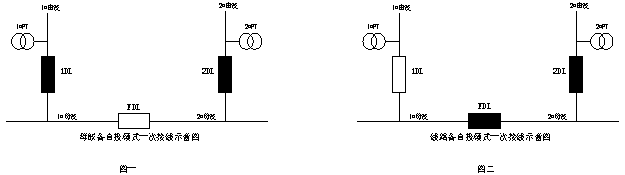

此裝置適用于如下圖所示母聯分段供電方式，備自投方式分為母聯備自投方式（也稱為橋模式）和進線備自投方式。母聯備自投方式（圖一）為兩條進線分別帶一條母線，在一條進線失電的情況下跳開失電進線，然后合分段開關使系統運行在一條進線帶兩條母線的狀態。進線備自投方式（圖二）為主進線帶兩條母線，另一進線作為備用電源，在主進線失電的情況下跳開主進線合備用進線，使系統運行在備用進線帶兩條母線的狀態。
3.2 各方式的工作原理
分段母聯備自投可以設置互為備用、#1主電源、#2主電源、分段為主、分段為備、#1主電源2、#2主電源，七種動作方式。下面就分別介紹這七種方式對應的保護邏輯。
互為備用：設置此種動作方式時，進線1和進線2相對于對方來說，都是備用電源，即本側發生電源故障，投入對側后，本側電源恢復，不會再恢復到本側，只有對側電源發生故障后，才會恢復本側供電。
#1主電源：設置此種動作方式時，進線1為主電源，進線2是備用電源，當1#發生電源故障，投入2#后，1#電源恢復，則裝置會跳開2#，投入1#，回到主電源。
#2主電源：設置此種動作方式時，進線2為主電源，進線1是備用電源，當2#發生電源故障，投入1#后，2#電源恢復，則裝置會跳開1#，投入2#，回到主電源。
分段為主：此方式正常時是2段母線分列運行，當其中1段母線故障后，裝置會跳開有故障的母線，并且合上分段母聯開關。當發生故障的母線電壓恢復后，裝置跳開母聯，合恢復的母線開關。
分段為備： 分段為備的應用場合及動作方式和分段為主模式相同，唯一不同的就是當進線母線電源恢復后，裝置不會再跳開分段母聯，合進線母線。
#1主電源2：此動作方式適合于#1為主電源，帶2段母線運行。#2為備用電源，只帶#2的母線。設置此種動作方式時，進線1為主電源，進線2是備用電源，當1#發生電源故障，跳1DL,跳FDL，投入2#后，1#電源恢復，則裝置會跳開2DL，然后合FDL，合1DL，回到主電源。
#2主電源2：此動作方式適合于#2為主電源，帶2段母線運行。#1為備用電源，只帶#1的母線。設置此種動作方式時，進線2為主電源，進線1是備用電源，當2#發生電源故障，跳2DL,跳FDL，投入1#后，2#電源恢復，則裝置會跳開1DL，然后合FDL，合2DL，回到主電源。
以下FDL是指分段開關位置。
3.2.1 互為備用
設置此種動作方式時，進線1和進線2相對于對方來說，都是備用電源，即本側發生電源故障，投入對側后，本側電源恢復，不會再恢復到本側，只有對側電源發生故障后，才會恢復本側供電。
充電條件：
a)1#進線有壓,對側有壓，1DL合，2DL分，F(xiàn)DL合位
或2#進線有壓，對側有壓，1DL分，2DL合，F(xiàn)DL合位
b)無外部閉鎖條件
進設定的充電延時時間后充電完成。
放電條件：
a)裝置PT斷線告警
b)有外部閉鎖條件
c)錯誤的位置
動作過程：
當充電完成后，1#(或2#)進線失壓無流后，經分閘延時后跳1DL(或2DL)，在確認1DL（或2DL）跳開后，經合閘延時后，合2DL（或1DL）。
動作完成后無自復過程。
3.2.2 #1主電源
設置此種動作方式時，進線1為主電源，進線2是備用電源，當1#發生電源故障，投入2#后，1#電源恢復，則裝置會跳開2#，投入1#，回到主電源。
充電條件：
a)1#進線有壓,對側有壓，1DL合，2DL分，F(xiàn)DL合位
b)無外部閉鎖條件
進設定的充電延時時間后充電完成。
放電條件：
a)裝置PT斷線告警
b)有外部閉鎖條件
c)錯誤的位置
動作過程：
當充電完成后，1#進線失壓無流后，經分閘延時后跳1DL，在確認1DL跳開后，經合閘延時后，合2DL。
自復過程：
當動作完成后,在2DL經充電延時間后，裝置充電完成，在沒有放電的情況下，進線1電源恢復（注意自復過程不檢測物流）后，經分閘延時后跳2DL，在確認2DL跳開后，經合閘延時后合1DL。
3.2.3 #2主電源
設置此種動作方式時，進線2為主電源，進線1是備用電源，當2#發生電源故障，投入1#后，2#電源恢復，則裝置會跳開1#，投入2#，回到主電源。
充電條件：
a)2#進線有壓,對側有壓，1DL分，2DL合，F(xiàn)DL合位
b)無外部閉鎖條件
進設定的充電延時時間后充電完成。
放電條件：
a)裝置PT斷線告警
b)有外部閉鎖條件
c)錯誤的位置
動作過程：
當充電完成后，2#進線失壓無流后，經分閘延時后跳2DL，在確認2DL跳開后，經合閘延時后，合1DL。
自復過程：
當動作完成后,在1DL經充電延時間后，裝置充電完成，在沒有放電的情況下，進線2電源恢復（注意自復過程不檢測物流）后，經分閘延時后跳1DL，在確認1DL跳開后，經合閘延時后合2DL。
3.2.4 分段為主
此方式正常時是2段母線分列運行，當其中1段母線故障后，裝置會跳開有故障的母線，并且合上分段母聯開關。當發生故障的母線電壓恢復后，裝置跳開母聯，合恢復的母線開關。
充電條件：
a)1#進線有壓,2#進線有壓，1DL合，2DL合，F(xiàn)DL分位
b)無外部閉鎖條件
進設定的充電延時時間后充電完成。
放電條件：
a)裝置PT斷線告警
b)有外部閉鎖條件
c)錯誤的位置
動作過程：
當充電完成后，1#（或2#）進線失壓無流后，經分閘延時后跳1DL（或2DL），在確認1DL（或2DL）跳開后，經合閘延時后，合FDL。
自復過程：
當動作完成后,經充電延時間后，裝置充電完成，在沒有放電的情況下，1#（或2#）電源恢復（注意自復過程不檢測物流）后，經分閘延時后跳FDL，在確認FDL跳開后，經合閘延時后合1DL（或2DL）。
3.2.5 分段為備
分段為備的應用場合及動作方式和分段為主模式相同，唯一不同的就是當進線母線電源恢復后，裝置不會再跳開分段母聯，合進線母線。
3.2.6 #1主電源2
此動作方式適合于#1為主電源，帶2段母線運行。#2為備用電源，只帶#2的母線。設置此種動作方式時，進線1為主電源，進線2是備用電源，當1#發生電源故障，跳1DL,跳FDL，投入2#后，1#電源恢復，則裝置會跳開2DL，然后合FDL，合1DL，回到主電源。
充電條件：
a)1#進線有壓,對側有壓，1DL合，2DL分，F(xiàn)DL合位
b)無外部閉鎖條件
進設定的充電延時時間后充電完成。
放電條件：
a)裝置PT斷線告警
b)有外部閉鎖條件
c)錯誤的位置
動作過程：
當充電完成后，1#進線失壓無流后，經分閘延時后跳1DL，在確認1DL跳開后，經分閘延時后跳FDL，在確認FDL跳開，經合閘延時后，合2DL。
自復過程：
當動作完成后,經充電延時間后，裝置充電完成，在沒有放電的情況下，進線1電源恢復（注意自復過程不檢測物流）后，經分閘延時后跳2DL，在確認2DL跳開后，經合閘延時后合1DL，在確認1DL合上后，經合閘延時后合FDL。
3.2.7 #2主電源2
此動作方式適合于#2為主電源，帶2段母線運行。#1為備用電源，只帶#1的母線。設置此種動作方式時，進線2為主電源，進線1是備用電源，當2#發生電源故障，跳2DL,跳FDL，投入1#后，2#電源恢復，則裝置會跳開1DL，然后合FDL，合2DL，回到主電源。
充電條件：
a)2#進線有壓,對側有壓，1DL分，2DL合，F(xiàn)DL合位
b)無外部閉鎖條件
進設定的充電延時時間后充電完成。
放電條件：
a)裝置PT斷線告警
b)有外部閉鎖條件
c)錯誤的位置
動作過程：
當充電完成后，2#進線失壓無流后，經分閘延時后跳2DL，在確認2DL跳開后，經分閘延時后跳FDL，在確認FDL跳開，經合閘延時后，合1DL。
自復過程：
當動作完成后,經充電延時間后，裝置充電完成，在沒有放電的情況下，進線2電源恢復（注意自復過程不檢測物流）后，經分閘延時后跳1DL，在確認1DL跳開后，經合閘延時后合2DL，在確認2DL合上后，經合閘延時后合FDL。
四、保護動作原理
本裝置的電流保護跳母聯。
4.1 速斷保護
本裝置提供電流速斷保護,任一相分段保護電流大于速斷整定值時保護跳閘動作。
4.2 定時限過流保護
本裝置提供定時限過流保護。任一相分段保護電流大于過流整定值并達到整定延時后保
護跳閘動作。定時限過流保護包括過流Ⅰ段，過流Ⅱ段。
4.3 過負荷保護
本裝置提供過負荷保護。過負荷元件監視三相分段保護電流，當任一相分段保護電流大于整定值并達到整定延時后保護動作，動作方式可選擇告警或跳閘。
4.4 反時限過流保護
裝置設有反時限過流保護，可由軟壓板進行投退。本裝置共集成了4種特性的反時限過流保護，
用戶可根據需要通過控制字選擇任何一種特性的反時限曲線，保護出口于跳閘或告警可通過控制字設定。
特性1、2、3、4采用了國際電工委員會標準（IEC255-4）和英國標準規范（BS142.1966）規定的三個標準特性方程，分別列舉如下：
o 特性2（非常反時限VIT或LTI）
o 特性3（極端反時限EIT）
o 特性4（超反時限UIT）
以上四個方程式中，i為保護采集電流；t為動作時間；Ib為電流基準值，取反時限過流保護啟動電流；Tp為時間常數，取反時限過流保護時間常數。
4.5 PT故障檢查
當1#進線（母線）無壓且1#進線有流，裝置延時5秒報1#PI故障事件，當2#進線（母線）無壓且2#進線無流，裝置延時5秒報2#PT故障事件
