一、概述
1.1適用范圍
本裝置適用于35KV及以下電壓等級的雙母線或單母線分段下的PT自動切換、低電壓保護、過電壓保護及接地絕緣監視。既可以分散在開關柜就地安裝，也可以集中組屏安裝。完善的的設計保證了裝置可以在惡劣環境下長期、可靠地運行。
1.2 裝置功能配置
1.2.1 PT自動切換；
1.2.2 母線低電壓
1.2.3 母線接地
1.2.5 PT斷線監測
1.2.6 通訊功能：RS-485,通信協議可選101,103，MODBUS.
1.2.7 人機界面：采用2.8寸TFT彩色液晶屏
二、技術參數
2.1 工作環境條件
環境溫度：-10～+55℃
相對濕度:不大于95%，無凝露
大氣壓力:80～110kPa
其它條件：裝置周圍的空氣中不應含有帶酸、堿腐蝕或爆炸性的物質，且具有防雷、雨、雪設施
試驗的標準大氣條件:
環境溫度: +15～+35℃
相對濕度:45%～75%
大氣壓力:86～106kPa
儲藏及運輸：-25～+70℃
2.2 額定電氣參數
工作電源： AC/DC 100～264V
額定電流： 5A
頻 率： 50Hz
2.3 主要技術指標
2.3.1 整定范圍及誤差：
電壓整定范圍：5~150V，誤差不超過±3%
整定步長：0.01V
時間整定范圍：0.1~99.99s，誤差不超過±1%或35ms
整定步長：0.01s
2.3.3 裝置功耗：
交流電流回路：不大于1VA/相
交流電壓回路：不大于1VA/相
直流電壓回路：正常工作時，不大于10W
保護動作時，不大于15W
2.3.4 過載能力：
電壓回路：1.2倍額定電壓可長期工作
1.5倍額定電壓允許10S
2.3.5 觸點容量：
在直流感性負荷回路中(C/R=7ms),電壓不超過250VDC，且電流不超過2.5A，觸頭斷開容量為50W；
在交流回路(COSΦ=0.4，電壓不超過250VAC，且電流不超過4A)中，觸頭斷開容量為600VA；
在阻性負荷回路中(交直流電壓不超過250V，電流不超過10A)中，觸點最大斷開容量1500VA/400W。
觸點允許長期接通不超過5A電流。
2.3.6 絕緣電阻：
用開路電壓為500V的兆歐表測量其絕緣電阻，裝置的各帶電端子連在一起，對外露的非帶電金屬部件或外殼之間大于100MΩ。
2.3.7介質強度：
產品的開關量采集電路（A04-A10）對地（即外殼或外露的非帶電金屬零件）能承受500V（有效值）、50Hz的交流試驗電壓，歷時1min，而無擊穿或閃絡現象。
其余各帶電端子連在一起，對外露的非帶電金屬部分或外殼之間，以及裝置中無電氣聯系的各導電電路之間，應能承受交流有效值2000V/50Hz的試驗電壓，歷時1min無絕緣擊穿閃絡現象。當復查介質強度時，試驗電壓值應為規定值的75%。
2.3.8 沖擊電壓：
產品的各帶電的導電電路對地，以及產品中電氣上無聯系的各帶電的導電電路之間，能承受沖擊電壓波形為標準雷電波，峰值為1kV（額定絕緣電壓≤63V）或5kV（額定絕緣電壓＞63V）的試驗電壓，此后無絕緣損壞。檢驗過程中，允許出現不導致絕緣損壞的閃絡現象。
如果出現閃絡，則應復查介質強度，此時介質強度試驗電壓值為規定值的75%。
2.3.9 其它抗干擾性能：符合國家標準、行業標準相關規定。
三、工作原理
3.1 PT并列條件
PT并列需滿足以下條件
1：母聯斷路器處在合位
2：1#PT和2#PT任一一個處在工作位置，另一個處在退出位置。
當同時滿足以上條件的情況下才能進行并列操作，否則保護是不會并列的。
3.2 PT自動切換
當單母分段按單母（或雙母按雙母并列）方式運行時，如果兩端PT中有一組發生故障或檢修而停用時，本裝置會根據PT并列條件將兩段PT二次小母線并列運行。ＰＴ并列后，當母聯合位置由合到分時，PT切換裝置會自動解列。

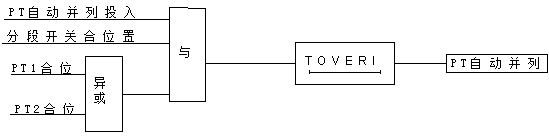

ＰＴ自動并列原理如下圖所示：
在小電流接地電網中，當母線電壓互感器開口三角電壓大于接地保護整定值時，經整定的延時后判該段母線接地。
裝置具有PT斷線檢查功能，當裝置監測到PT斷線時動作于PT斷線告警信號，

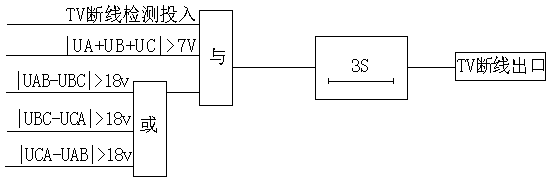

PT斷線判據如下：
且任意兩個線電壓模值之差大于18V,滿足以上條件后經延時3S后報PT斷線，原理框圖如下圖所示：
