第一節CCET-830系列產品介紹

一、概述

CCET-833系列分散式微機保護監控裝置是根據“一個設備（一個間隔）一個裝置”的全分散設計模式開發出來的開關柜上保護監控裝置。裝置機箱設計結構緊湊、密封性好、抗干擾、抗震動能力強，可滿足35KV 及以下電壓等級饋出線等設備的保護和監控需要。裝置可根據用戶要求靈活配置，以達到最佳性能價格比。通過不同的設定，可適用于線路保護（包括進線、出線）、分段保護、線路變壓器組保護（含站、所用變）。

CCET-830系列微機保護及自動裝置具有以下特點：

? 具有完整的保護功能和就地監視功能。根據用戶需要，可選配通訊功能，以實現簡單實用的綜合監控功能。

? 選用高性能、高可靠性、高集成度的寬溫軍用或工業級芯片；高精度阻容元件；密封繼電器，確保了裝置高、低溫環境下的可靠性。

? 全封閉抗干擾單元機箱，新型背插式結構設計，雙層屏蔽，總線不外引，減少電磁干擾的影響。

? 按繼電保護的可靠性要求設計監控系統，提高系統整體可靠性，以真正實現變電站無人值班。

? 開關遙信采用雙位置采集，避免了開關操作遙信抖動問題。

? 裝置具備完善的自檢功能，發現裝置工作不正常時可靠閉鎖保護出口，保證裝置不誤動。

? 采用專用時鐘芯片，由單獨的晶振支持，帶有備用電池，時鐘即使在裝置掉電后也能正確走時，使裝置能準確記錄各種故障信息。

? 內部線路板采用表貼工藝，所用元器件全部采用一線品牌，保證了裝置的可靠性穩定性

?裝置具有三級看門狗，外部硬件看門狗、CPU硬件定時器看門狗和軟件看門狗，保證裝置在任何情況下不會死機。

?具有高速磁隔離技術的RS485通訊接口和CAN通信接口，通訊穩定可靠，RS485口通信采用MODBUS-RTU協議可通過設置來選擇，CAN通信接口采用IEC60870-5-104協議。

? 裝置中軟件采用模塊化設計，具有多種冗余措施，并經過了長時間的現場運行考驗，程序運行穩定可靠。

? 采用全中文液晶顯示界面，多層菜單顯示，顯示信息豐富，人機界面友好，無需復雜培訓即可完成調試工作。

二、技術參數

2.1 額定數據

交流電流5A、1A

交流電壓100V

交流頻率50HZ

直流電壓220V、110V

2.2 功率消耗

交流電流回路IN=5A每相不大于0.5VA

交流電壓回路U=UN每相不大于0.2VA

直流電源回路正常工作不大于8W

保護動作不大于10W

2.3 過載能力

交流電流回路：2倍額定電流         連續工作

10倍額定電流        允許工作10S

40倍額定電流        允許工作1S

交流電壓回路：1.2倍額定電壓連續工作

直流電源回路：80％～110％額定電壓  連續工作

2.4 測量誤差

電流不大于±0.5%

電壓不大于±0.3%

功率不大于±1.0 %

2.5 溫度影響

正常工作溫度-10℃～55℃范圍內動作值因溫度變化而引起的變差不大于±1％

2.6 允許環境條件

正常工作溫度-10℃～55℃

相對濕度45％～90％

大氣壓力80～110kpa

2.7 抗干擾性能

⑴  脈沖干擾試驗

能承受頻率為1MHZ及100KHZ電壓幅值共模2500V，差模1000V的衰減震蕩波脈沖干擾試驗.

⑵  靜電放電抗擾度測試

能承受IEC61000-4-2標準Ⅳ級、試驗電壓8KV的靜電接觸放電試驗。

⑶  射頻電磁場輻射抗擾度測試

能承受IEC61000-4-3標準Ⅲ級、干擾場強10V/M的輻射電磁場干擾試驗。

⑷  電快速瞬變脈沖群抗擾度測試

能承受IEC61000-4-4標準Ⅳ級的快速瞬變干擾試驗。

⑸浪涌(沖擊) 抗擾度試驗

能承受IEC61000-4-5標準Ⅳ級、開路試驗電壓4KV的浪涌干擾試驗。

⑹  供電系統及所連設備諧波、諧間波的干擾試驗

能滿足IEC61000-4-7標準B級、電流和電壓的最大允許誤差不大于測量值 的5％。

⑺  電源電壓暫降、短時中斷和電壓變化的抗擾度試驗

能承受IEC61000-4-11標準70％UT等級的電壓暫降、短時中斷干擾試驗。

⑻振蕩波抗擾度試驗

能承受IEC61000-4-12標準Ⅳ級阻尼振蕩波干擾試驗，以及電壓幅值共模4KV、差模2KV的Ⅳ級振鈴波干擾試驗。

⑼  工頻磁場抗干擾度

能承受IEC61000-4-8標準Ⅳ級持續工頻磁場干擾試驗。

⑽  阻尼振蕩磁場抗干擾度

能承受IEC61000-4-10標準Ⅳ級阻尼振蕩磁場干擾試驗。

2.8 絕緣耐壓性能

交流輸入對地：大于100兆歐

直流輸入對地：大于100兆歐

信號及輸出觸點對地：大于100兆歐

開入回路對地：大于100兆歐

能承受2KV/1min的工頻耐壓，5KV的沖擊電壓

2.9 機械性能

⑴振動

能承受GB/T 7261中16.3規定的嚴酷等級為I級的振動耐久能力試驗

⑵沖擊

能承受GB/T 7261中17.5規定的嚴酷等級為I級的沖擊耐久能力試驗

⑶碰撞

能承受GB/T 7261中第18章規定的嚴酷等級為I級的碰撞試驗

第二節CCET-830綜合微機保護裝置

一、概述

CCET-830微機綜合保護裝置及自動裝置是我公司為了適應電力系統各發電廠、變電站、配電站等對繼電保護的要求而專門開發的新一代微機型繼電保護設備。為35KV及以下電壓等級架空線路、電纜線路、變壓器、電動機、電容器等一次設備提供完善的保護功能,既可以分散在開關柜就地安裝，也可以集中組屏安裝。完善的設計保證了裝置可以在惡劣環境下長期、可靠地運行。

二、保護配置及工作原理

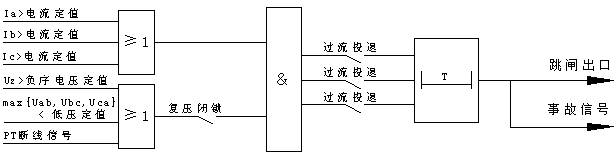

2.1三段式過流保護（速斷保護，限時速斷，過電流保護）

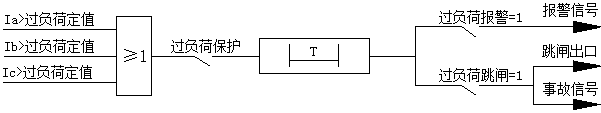

2.2過負荷保護

2.3反時限過流保護

裝置設有反時限過流保護，可由軟壓板進行投退。保護出口于跳閘或告警可通過控制字設定。

特性1、2、3采用了國際電工委員會標準（IEC255-4）和英國標準規范（BS142.1966）規定的三個標準特性方程，分別列舉如下：

特性1（一般反時限）：

特性2（非常反時限）：

特性3（極端反時限）：

以上三個方程式中，I為保護采集電流；t為動作時間；Ip為電流基準值，取反時限過流保護啟動電流；Tp為時間常數，取反時限過流保護時間常數。

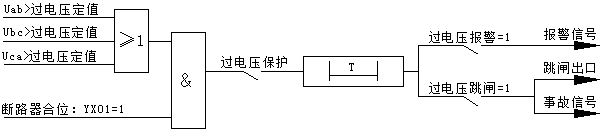

2.4過電壓保護

2.5低電壓保護

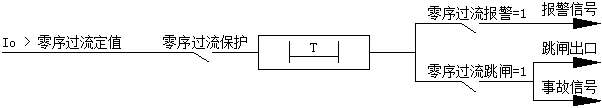

2.6三段式零序過流保護（零序過流1段，零序過流2段，零序過流3段）

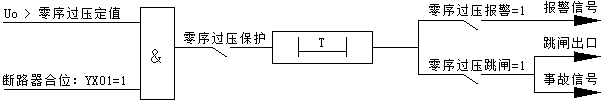

2.7零序過壓護

2.8合閘后加速保護

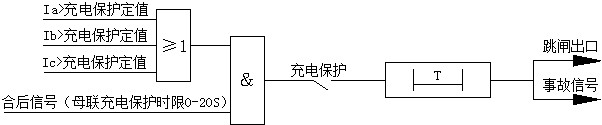

2.9充電保護

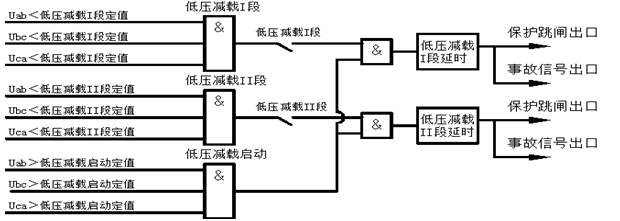

2.10兩段低壓減載保護

2.11低頻保護

2.12兩段低頻減載保護

2.13一次自動重合閘

2.13.1 啟動方式

三相一次重合閘啟動方式：重合閘功能只在三段式過流保護（速斷，過流I斷,過流II斷）零序過流保護動作跳閘后進入重合閘邏輯判斷過程，如果此時無閉鎖條件，經延時后就對開關進行重合操作，重合閘必須在充電完成后才能動作。

2.13.2充電條件

重合閘滿足以下條件后開始充電，達到15秒后充電完成，置充電標志，重合閘邏輯投入。

① 開關處于合位

無閉鎖重合閘信號

2.13.3鎖重合閘條件

下面任一條件滿足，閉鎖重合閘：

① 過負荷動作

② 反時限過流保護動作

③ 反時限零序過流保護動作

④ 過壓保護動作

⑤ 失壓保護動作

⑥ 彈簧未儲能開入

⑦ 重瓦斯開入

⑧ 輕瓦斯開入

⑨ 超溫開入

⑩ 高溫開入

2.14非電量保護

本裝置具有輕瓦斯報警、重瓦斯跳閘、高溫報警、超溫跳閘、四個本體保護開關量輸入接口。開入量電源為內部24V供電，硬件和軟件都進行了抗干擾設計，可以可靠分辨到10ms脈沖信號。

2.15PT斷線檢測

PT斷線采用以下判據：

①三個線電壓均小于18V，且任一相電流大于0.5A，經過3秒判為三相斷線；

②任兩個線電壓差大于18V時,經過3秒判為不對稱斷線；

判據①是用來判別對稱性三相斷線

判據②是用來判別不對稱性PT斷線

3.12CT斷線檢測

CT斷線采用以下判據；

①三相保護電流最大值大于設定啟動點流；

②三相保護電流最大值大于三相保護電流最小值的三倍；

判據①判據②同時滿足且CT斷線監測控制字投入延時5S報CT斷線事件。判據②是用來判別不對稱性CT斷線

四、定值表

速斷保護

限時速斷

過電流保護

反限時限過流

過負荷

零序過流1段

零序過流2段

零序過流3段

合閘后加速保護

重合閘

過壓保護

低電壓保護

零序過壓保護

充電保護

低壓減載1段

低壓減載2段

低頻保護

低頻減載1段

低頻減載2段

非電量保護

CT斷線

PT斷線

其他

第四節CCET-833電壓互感器監測裝置

一、概述

本裝置適用于35KV及以下電壓等級的雙母線或單母線分段下的PT自動切換、低電壓保護、過電壓保護及接地絕緣監視。既可以分散在開關柜就地安裝，也可以集中組屏安裝。完善的的設計保證了裝置可以在惡劣環境下長期、可靠地運行。

三、保護配置及工作原理

3.1 PT并列條件

PT并列需滿足以下條件

1：母聯斷路器處在合位

2：1#PT和2#PT任一一個處在工作位置，另一個處在退出位置。

當同時滿足以上條件的情況下才能進行并列操作，否則保護是不會并列的。

3.2 PT自動切換

當單母分段按單母（或雙母按雙母并列）方式運行時，如果兩端PT中有一組發生故障或檢修而停用時，本裝置會根據PT并列條件將兩段PT二次小母線并列運行。ＰＴ并列后，當母聯合位置由合到分時，PT切換裝置會自動解列。

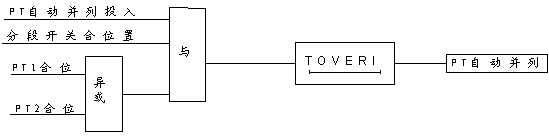

ＰＴ自動并列原理如下圖所示：

3.3低電壓保護

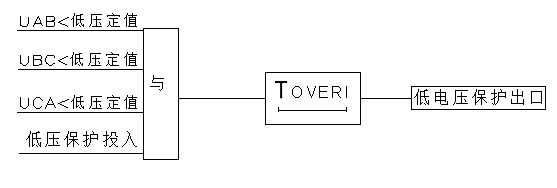

本裝置實時監測兩段母線電壓，當發生母線低電壓時，裝置經整定的延時后動作于低電壓出口，Ⅰ、Ⅱ段母線低電壓保護原理相同，如下圖所示：

3.4接地保護

在小電流接地電網中，當母線電壓互感器開口三角電壓大于接地保護整定值時，經整定的延時后判該段母線接地。

3.5 PT斷線檢測功能

裝置具有PT斷線檢查功能，當裝置監測到PT斷線時動作于PT斷線告警信號，

PT斷線判據如下：

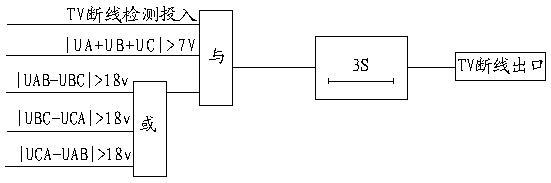

且任意兩個線電壓模值之差大于18V,滿足以上條件后經延時3S后報PT斷線，原理框圖如下圖所示：

四、定值表

第五節CCET-831進線備自投保護裝置

一、概述

CCET-831線路備自投保護適用于兩路進線帶一條母線的系統，能實現兩條進線一主一備備自投模式及自復，還可以實現兩條進線互為主備模式，同時能夠滿足35KV及以下電壓等級的架空線路、電纜線路的相關保護功能。既可以分散在開關柜就地安裝，也可以集中組屏安裝。完善的設計保證了裝置可以在惡劣環境下長期、可靠地運行。

三、備自投工作原理

3.1 線路備自投的運行方式

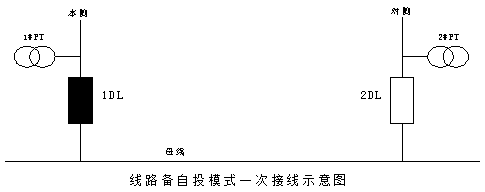

線路備自投運行方式如下圖所示，為兩進線向單母線供電，在此模式下，一條進線作為主供電源向母線供電，另一條進線作為備用電源，在主電源失電的情況下，跳開主供電源然后合備用電源使系統運行在由備用電源向母線供電的模式下。

3.2 備自投的工作原理

3.2.1主備模式

對于進線一主一備的工作方式，可實現備用電源的自動投入和工作電源的自動恢復。

下面以本側（1DL）進線為主進線為例說明動作過程（PT裝于進線側）：

充電條件：

a)本側進線有壓，對側進線有壓，1DL合，2DL分。

b)無外部閉鎖條件

經設定的充電延時時間后充電完成

放電條件：

a)裝置檢測到有PT故障

b)有外部閉鎖信號

動作過程：當充電完成后

a)當本側進線失壓后，經本側備自投延時（定值設置）后分1DL,在確認1DL分開后經合閘延時（定值設置）合2DL。確認2DL合上后裝置報備自投成功。

逆向動作條件：

a)本側進線無壓，對側進線有壓，1DL分，2DL合。

b)無外部閉鎖條件

經設定的充電延時時間后充電完成

放電條件：

a)裝置檢測到有PT故障

b)有外部閉鎖信號

動作過程：當充電完成后

a)當本側進線有壓后，經逆向備自投延時（定值設置）后分2DL,在確認2DL分開后經合閘延時（定值設置）合1DL。確認1DL合上后裝置報逆向備自投成功。

3.2.2 兩進線互為備用模式

對于兩進線互為備用的工作方式，裝置不存在逆向運行，其動作過程說明如下（PT裝于進線側）：

充電條件：

a)本側有壓，對側有壓

b) 1DL（或2DL）合，2DL（或1DL）分

c)無外部閉鎖條件

經設定的充電延時時間后充電完成。

放電條件：

a) 1DL（或2DL）分

b)裝置檢測到有PT故障

c)有外部閉鎖信號

動作過程：當充電完成后

a)本側（或?qū)?cè)）失壓且本側（或?qū)?cè)）無流（在線路檢無流投入情況下），對側（或本側）有壓，經本側（或?qū)?cè)）備自投延時（定值設定）后跳1DL（或2DL）,確認1DL（或2DL）跳開后經合閘延時（定值設定）合2DL（或1DL）,確認2DL（或1DL）合上后裝置報備自投成功。

四、保護功能工作原理

4.1 速斷保護

本裝置提供電流速斷保護,任一相分段保護電流大于速斷整定值時保護跳閘動作。

4.2定時限過流保護

本裝置提供定時限過流保護。任一相分段保護電流大于過流整定值并達到整定延時后保

護跳閘動作。定時限過流保護包括過流Ⅰ段，過流Ⅱ段。

4.3 過負荷保護

本裝置提供過負荷保護。過負荷元件監視三相分段保護電流，當任一相分段保護電流大于整定值并達到整定延時后保護動作，動作方式可選擇告警或跳閘。

4.4 反時限過流保護

裝置設有反時限過流保護，可由軟壓板進行投退。本裝置共集成了3種特性的反時限過流保護，用戶可根據需要通過控制字選擇任何一種特性的反時限曲線，保護出口于跳閘或告警可通過控制字設定。

特性1、2、3采用了國際電工委員會標準（IEC255-4）和英國標準規范（BS142.1966）規定的三個標準特性方程，分別列舉如下：

特性1（一般反時限）：

特性2（非常反時限）：

特性3（極端反時限）：

以上三個方程式中，I為保護采集電流；t為動作時間；Ip為電流基準值，取反時限過流保護啟動電流；Tp為時間常數，取反時限過流保護時間常數。

4.5 PT故障檢查

當1#進線（母線）無壓且1#進線有流，裝置延時5秒報1#PT故障事件，當2#進線（母線）無壓且2#進線無流，裝置延時5秒報2#PT故障事件

4.6 CT斷線檢測

CT斷線采用以下判據：

①三相保護電流最大值大于設定啟動電流；

②三相保護電流最大值大于三相保護電流最小值的三倍；

判據①判據②同時滿足且CT斷線檢測控制字投入延時5秒報CT斷線事件

五、定值表

5.3備自投工作方式設置

主備模式

備自投工作方式設置（假定1#進線為主電源，2#進線為備用電源）（自投自復）

備自投工作方式設置（假定1#進線為主電源，2#進線為備用電源）（自投不自復）

互為主備

備自投工作方式設置（假定本側與對側互為主備電源）（互為主備）

第六節CCET-832母聯備自投保護裝置

一、概述

本裝置適用于多種一次接線方式，可實現工作電源失電后備用電源的自動投入，還可實現工作電源恢復后的自動恢復，同時還可對分段提供速斷、過流等保護功能。既可以分散在開關柜就地安裝，也可以集中組屏安裝。完善的設計保證了裝置可以在惡劣環境下長期、可靠地運行。

三、備自投工作原理

3.1 備自投的基本方式

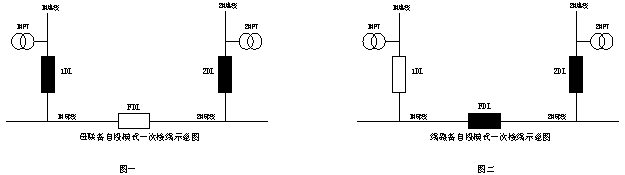

此裝置適用于如下圖所示母聯分段供電方式，備自投方式分為母聯備自投方式（也稱為橋模式）和進線備自投方式。母聯備自投方式（圖一）為兩條進線分別帶一條母線，在一條進線失電的情況下跳開失電進線，然后合分段開關使系統運行在一條進線帶兩條母線的狀態。進線備自投方式（圖二）為主進線帶兩條母線，另一進線作為備用電源，在主進線失電的情況下跳開主進線合備用進線，使系統運行在備用進線帶兩條母線的狀態。

3.2 各方式的工作原理

3.2.1母聯或橋開關模式

對于母聯備自投方式，當PT裝于母線側時，本裝置可實現備用電源自動投入的功能。當PT裝于進線側時，本裝置除具有備用電源自動投入的功能外，還具有工作電源自動恢復的功能。為防止PT斷線導致備自投誤動，取進線電流作為進線失壓閉鎖判據,此項可通過控制字投退。

3.2.1.1母聯或橋開關模式

此模式下電壓可取進線電壓也可取母線電壓。

充電條件：

a) 1#進線（母線）有壓，2#進線（母線）有壓

b) 1DL合，2DL合，F(xiàn)DL分

c)無外部閉鎖條件

經設定的充電延時時間后充電完成

放電條件：

a) FDL合

b) 裝置檢測到有PT故障

c) 有外部閉鎖信號

動作過程：當充電完成后：

a)當 1#進線（或2#進線）失壓且1#進線（或2#進線）無流（在線路檢無流投入情況下）

2#進線（或1#進線）有壓，則經橋備自投延時（定值設定）后跳1DL（或2DL）,確認1DL

（或2DL）跳開后經合閘延時（定值設定）后合FDL,確認FDL合上后裝置報備自投成功。

3.2.1.2母聯或橋開關模式自復

即系統準備恢復原有運行方式的條件：此模式只能取進線電壓。

充電條件：

a) 1#進線（或2#進線）失壓，2#進線（或1#進線）有壓，1DL（或2DL）分，2DL（或1DL）合，F(xiàn)DL合

b)無外部閉鎖條件

經設定的充電延時時間后充電完成。

放電條件：

b) 裝置檢測到有PT故障

c) 有外部閉鎖信號

動作過程：當充電完成后

a) 當1#進線（或2#進線）有壓時，經逆向備自投延時后（定值設定）分FDL，在確認FDL跳開后經合閘延時（定值設定）合1DL（或2DL）。確認1DL（或2DL）合上后報逆向備自投成功。

3.2.2進線備自投模式

對于圖2的系統運行可分為兩種工作方式：進線一主一備，兩進線互為備用。此時，母聯一直處于合位。

3.2.2.1進線一主一備模式

對于進線一主一備的工作方式，可實現備用電源的自動投入和工作電源的自動恢復。

下面以1#進線為主進線為例說明動作過程（PT裝于進線）：

充電條件：

a) 1#進線有壓，2#進線有壓

b) 1DL合，2DL分，F(xiàn)DL合

c)無外部閉鎖條件

經設定的充電延時時間后充電完成

放電條件：

a) 1DL分

b) 裝置檢測到有PT故障

c) 有外部閉鎖信號

動作過程：當充電完成后

a) 1#進線失壓且1#進線無流（在線路檢無流投入情況下），2#進線有壓，則經進線I備自投延時（定值設定）后跳1DL,確認1DL跳開后經合閘延時（定值設定）后合2DL,確認2DL合上后裝置報備自投成功

3.2.2.2進線備自投模式自復

即系統準備準備工作電源的自動恢復。此模式只能取進線電壓。

充電條件：

a)2#進線有壓，1#進線失壓，2DL合，1DL分，F(xiàn)DL合。

b)無外部閉鎖條件

經設定的充電延時時間后充電完成

放電條件：

a) 裝置檢測到有PT故障

b) 有外部閉鎖信號

動作過程：當充電完成后

a) 1#進線有壓后，經逆向備自投延時（定值設置）后分2DL,在確認2DL分開后經合閘延時（定值設置）合1DL。確認1DL合上后裝置報逆向備自投成功。

3.2.2.3 兩進線互為備用模式

對于兩進線互為備用的工作方式，裝置不存在逆向運行，其動作過程說明如下：

此模式電壓取進線電壓。

充電條件：

a) 1#進線有壓，2#進線有壓

b) 1DL（或2DL）合，2DL（或1DL）分，F(xiàn)DL合

c)無外部閉鎖條件

經設定的充電延時時間后充電完成。

放電條件：

a) 1DL（或2DL）分

b) 裝置檢測到有PT故障

c) 有外部閉鎖信號

動作過程：當充電完成后

a) 1#進線（或2#進線）失壓且1#進線（或2#進線）無流（在線路檢無流投入情況下），2#進線（或1#進線）有壓，經進線備自投延時（定值設定）后跳1DL（或2DL）,確認1DL（或2DL）跳開后經合閘延時（定值設定）合2DL（或1DL）,確認2DL（或1DL）合上后裝置報備自投成功。

四、保護功能工作原理

4.1 速斷保護

本裝置提供電流速斷保護,任一相分段保護電流大于速斷整定值時保護跳閘動作。

4.2定時限過流保護

本裝置提供定時限過流保護。任一相分段保護電流大于過流整定值并達到整定延時后保

護跳閘動作。定時限過流保護包括過流Ⅰ段，過流Ⅱ段。

4.3 過負荷保護

本裝置提供過負荷保護。過負荷元件監視三相分段保護電流，當任一相分段保護電流大于整定值并達到整定延時后保護動作，動作方式可選擇告警或跳閘。

4.4 PT故障檢查

當1#進線（母線）無壓且1#進線有流，裝置延時5秒報1#PI故障事件，當2#進線（母線）無壓且2#進線無流，裝置延時5秒報2#PT故障事件

五、定值表

5.3備自投工作方式設置

1橋運行模式

備自投工作方式設置（1#進線和2#進線各帶一段母線，母聯分位置）（自投自復）

備自投工作方式設置（1#進線和2#進線各帶一段母線，母聯分位置）（自投不自復）

2主備模式

備自投工作方式設置（假定1#進線為主電源，2#進線為備用電源）（自投自復）

備自投工作方式設置（假定1#進線為主電源，2#進線為備用電源）（自投不自復）

備自投工作方式設置（假定1#進線2#進線互為主備電源）（互為主備）

第七節原理圖與端子接線圖

一、CCET-830綜合微機保護裝置

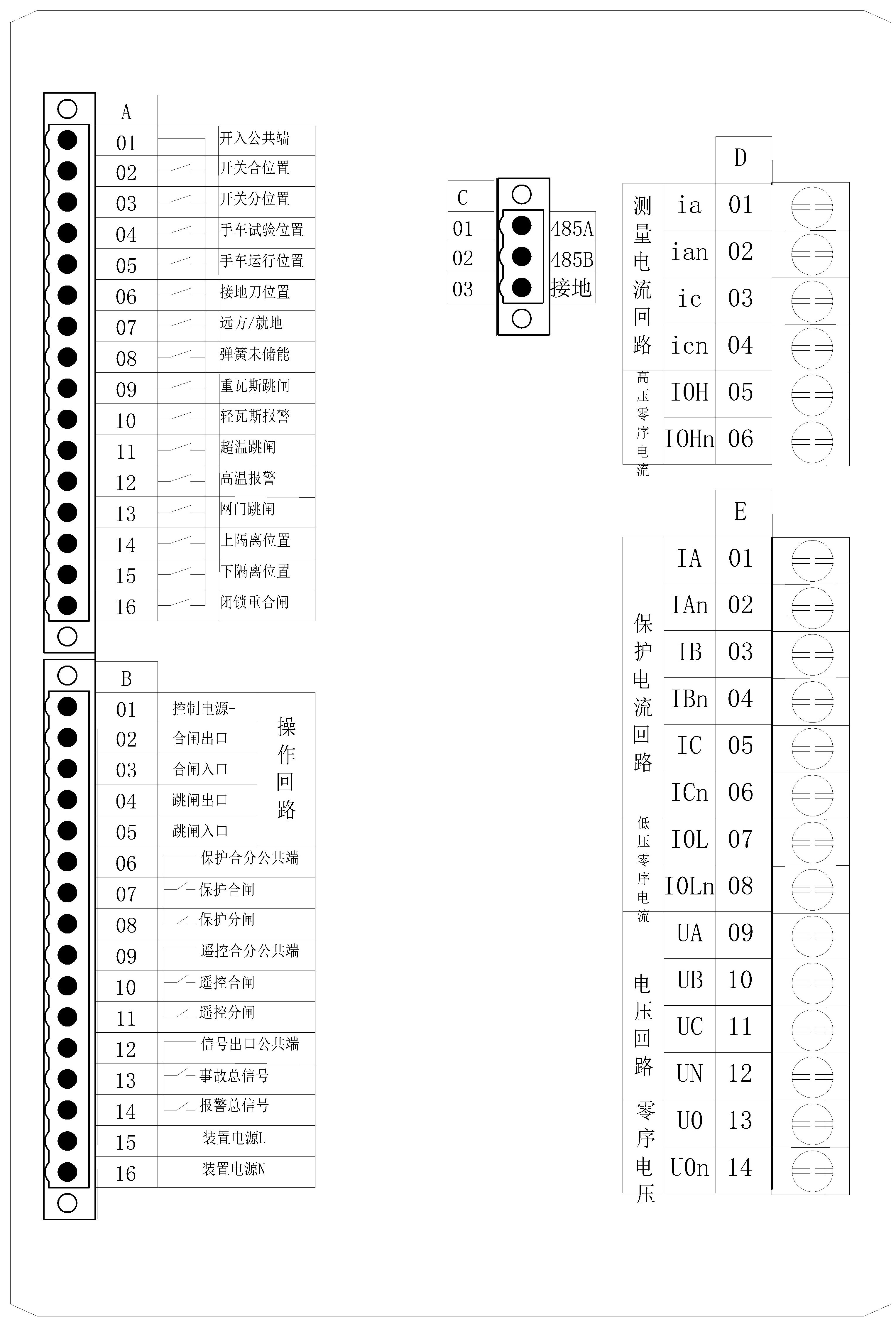

CCET-830綜合微機保護端子圖

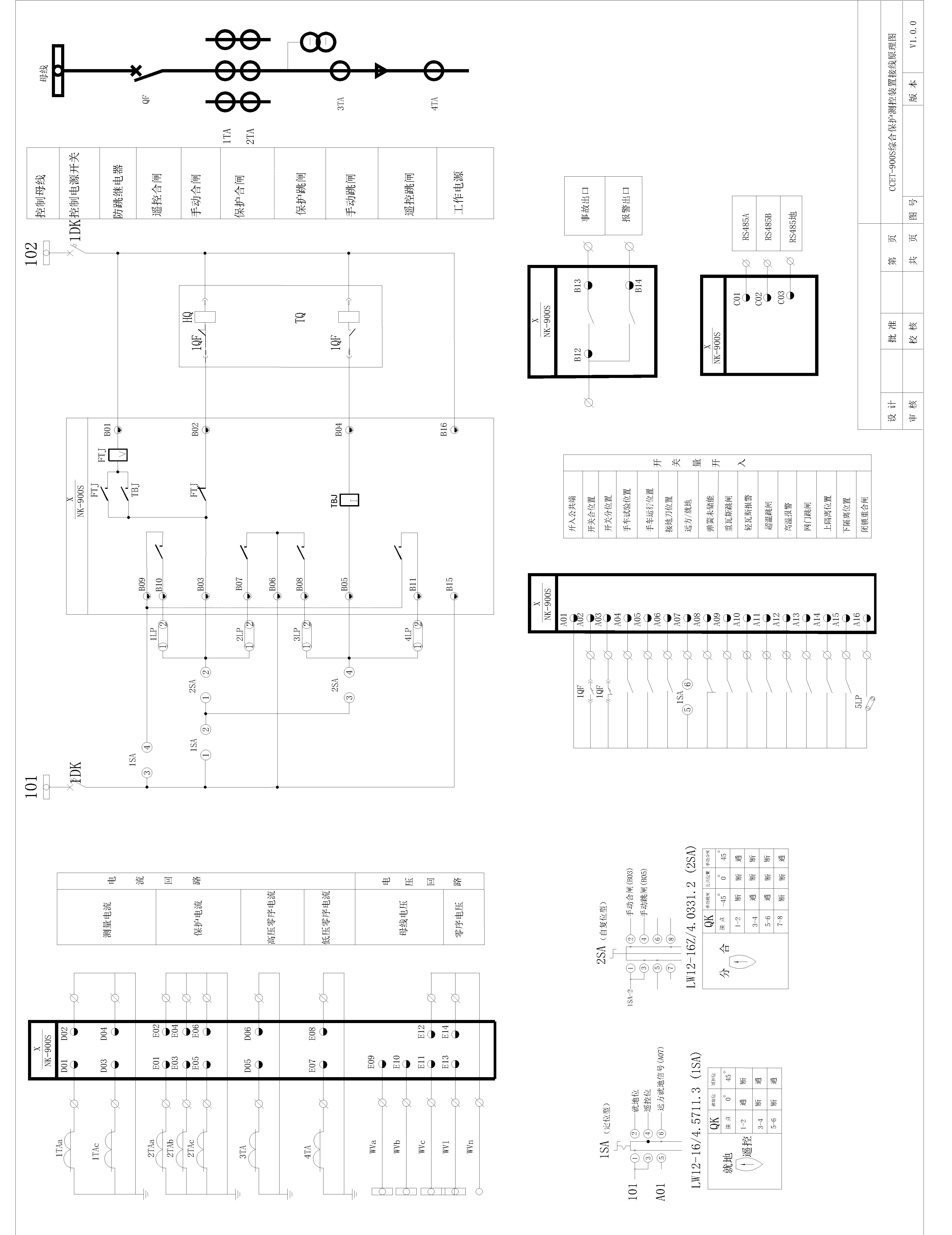

CCET-830 綜合微機保護接線原理圖

二、CCET-831進線備自投保護

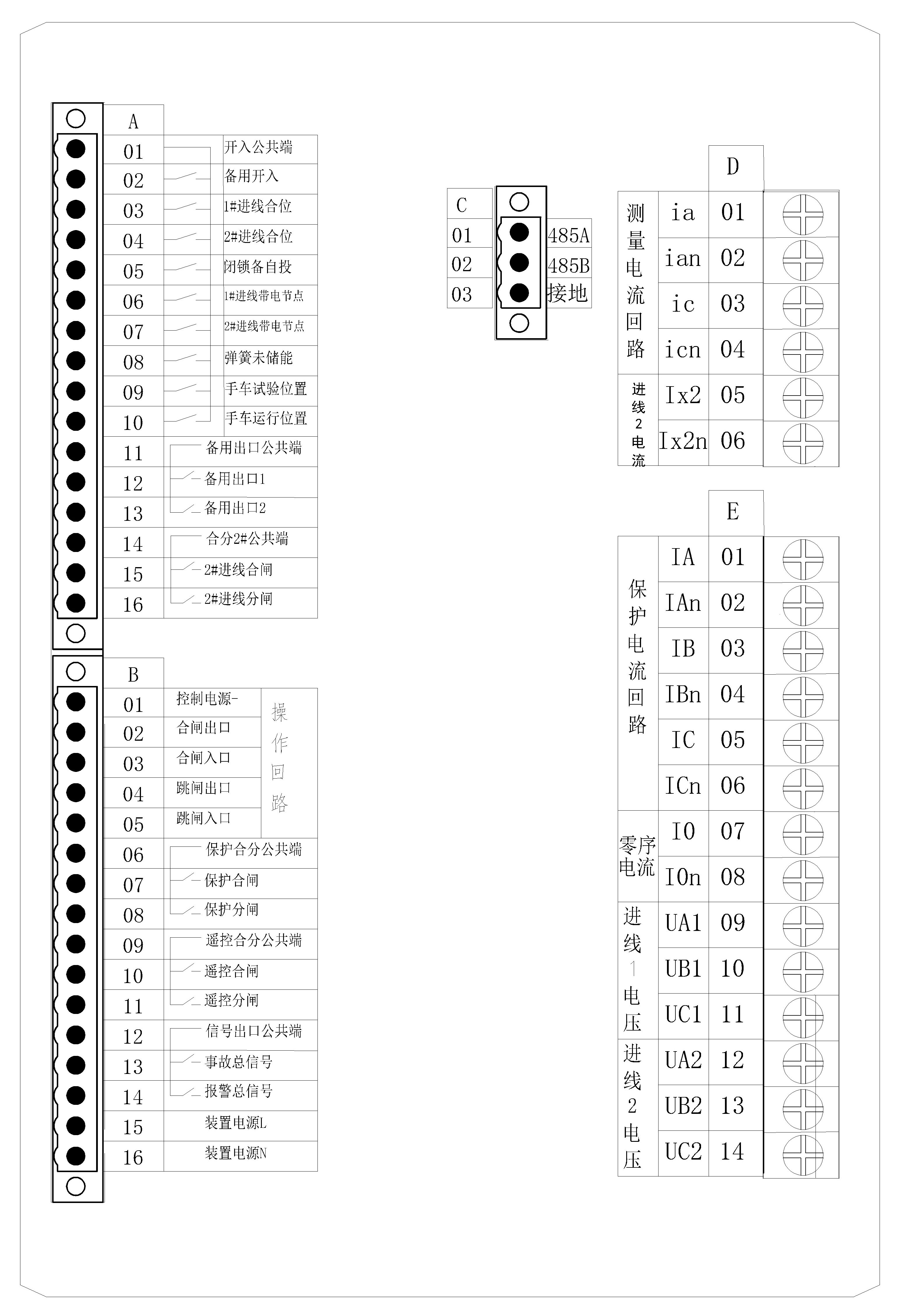

CCET-831進線備自投保護端子圖

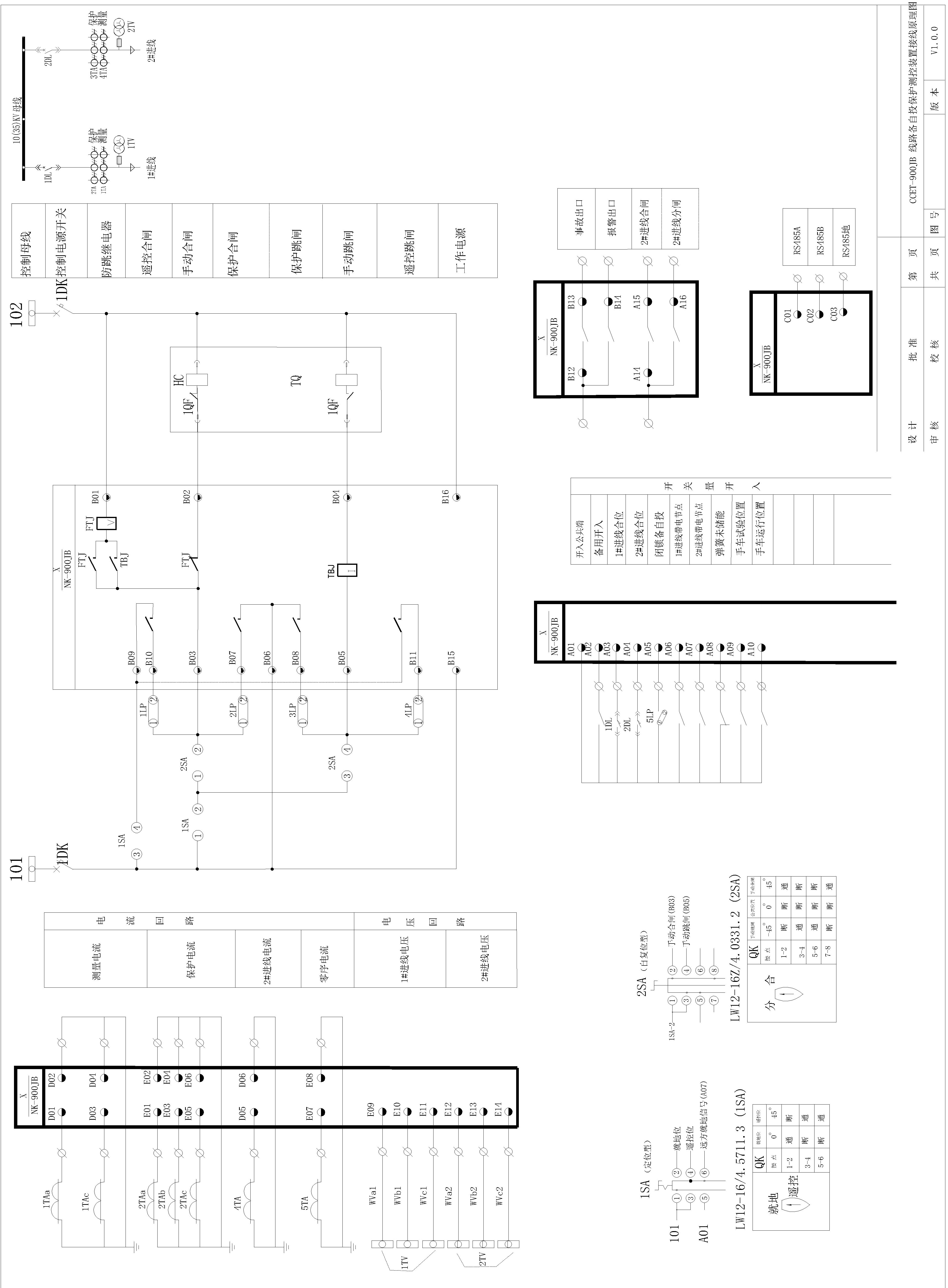

CCET-831進線備自投原理圖

三、CCET-832分段備自投

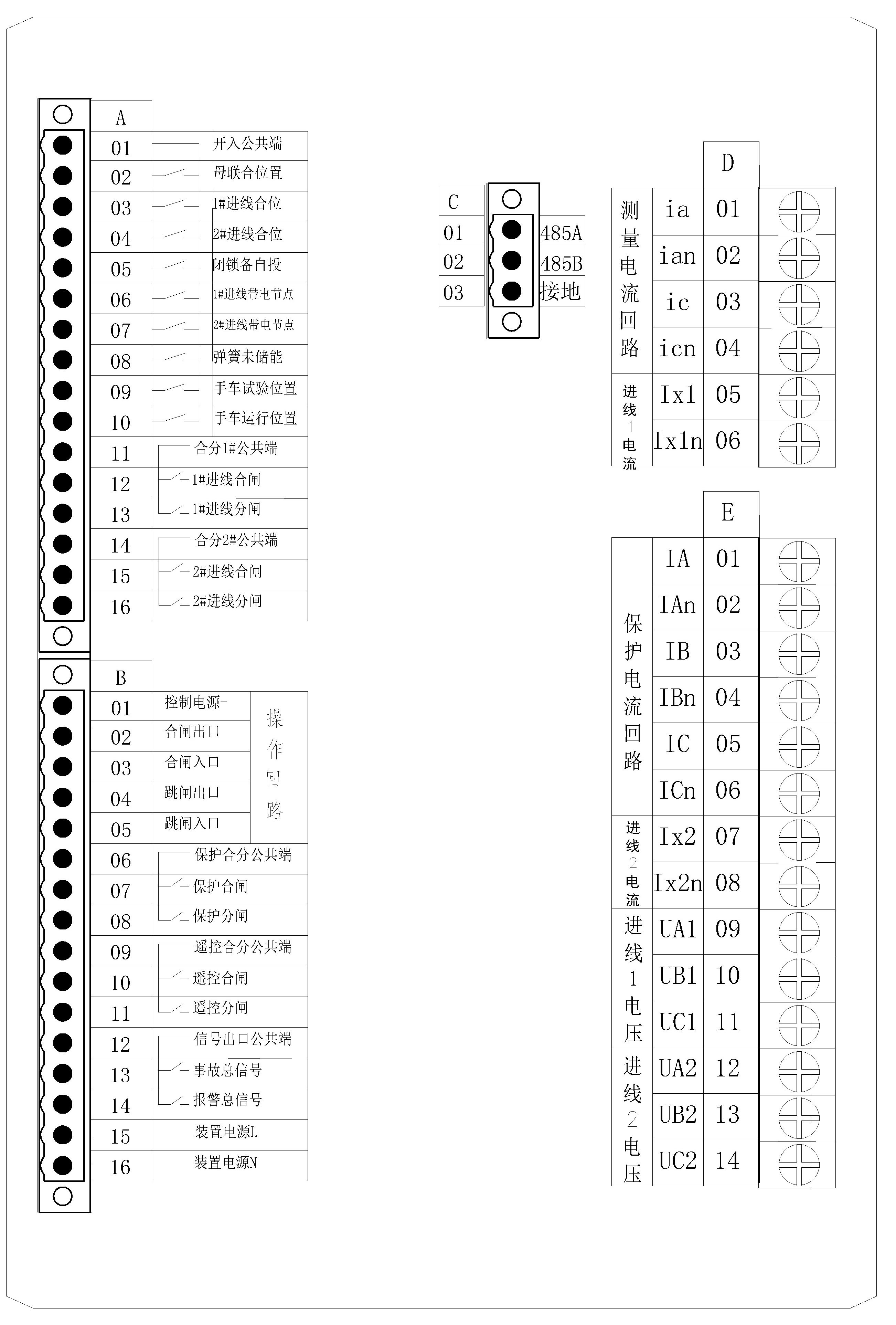

CCET-832分段備自投端子圖

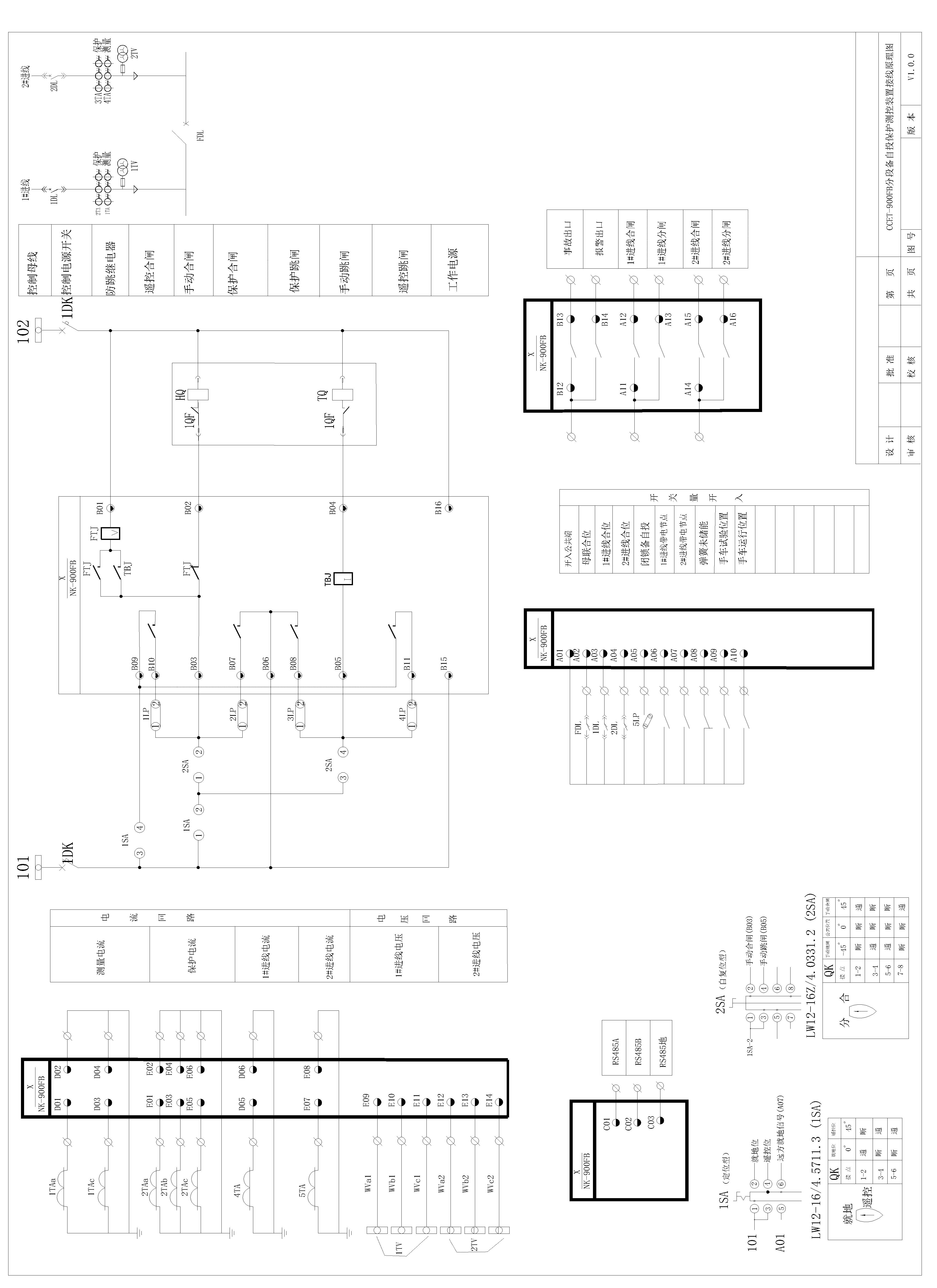

CCET-832分段備自投原理圖

四、CCET-833 電壓互感器并列保護裝置

CCET-833電壓互感器并列保護端子圖

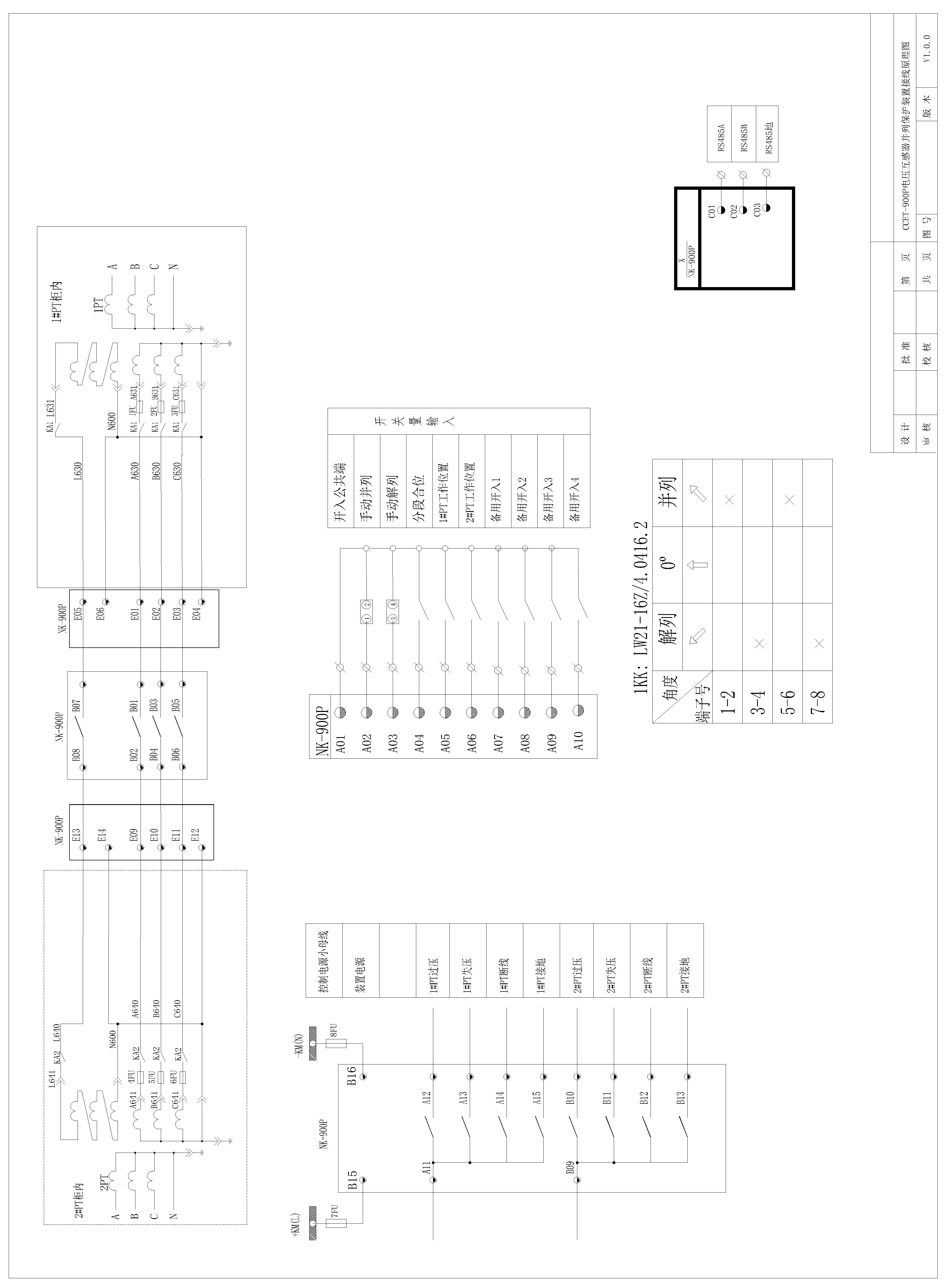

CCET-833電壓互感器并列保護原理圖

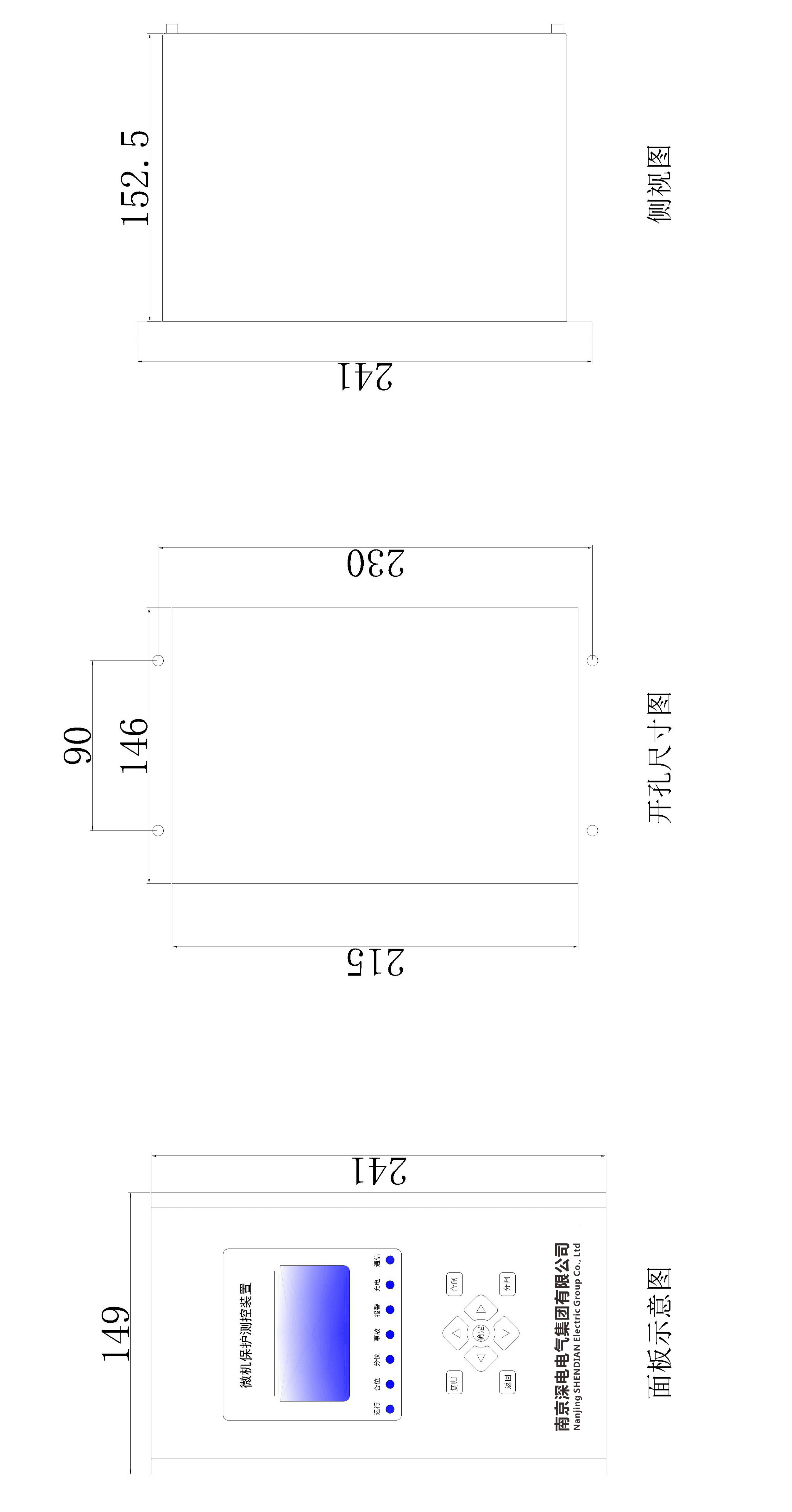

五、CCET-830系列微機保護外形及開孔尺寸圖
