CCET-800系列數字式保護測控裝置適用于110kV及以下各電壓等級的間隔單元的保護測控,具備完善的保護、測量、控制、備用電源自投及通信監視功能,為變電站、發電廠、高低壓配電及廠用電系統的保護與控制提供了完整的解決方案,可有力地保障高低壓電網及廠用電系統的安全穩定運行??梢院推渌Wo(hù)、自動化設備一起,通過通信接口組成自動化系統。全部裝置均可組屏集中安裝,也可就地安裝于高低壓開關柜。
具體型號劃分:
系列 | CCET-800系列保護測控裝置 | |
型號 | 名稱 | 應用范圍 |
CCET-841 | 進線保護及備自投裝置 | 進線保護,進線備投自復 |
CCET-840 | 綜合保護測控裝置 | 線路、配變、分段、電容器 |
CCET-858 | 電動機保護測控裝置 | 電動機 |
CCET-857 | 電動機差動保護裝置 | 電動機 |
CCET-842A | 備用自投裝置 | 備用電源自投自復 |
CCET-842B | 分段保護及備自投裝置 | 分段保護,分段備投 |
CCET-843 | PT自動并列裝置 | 電壓監測及PT自動并列 |
CCET-844 | 電壓檢測裝置 | 電壓互感器柜 |
CCET-850 | 變壓器差動保護裝置 | 主變主保護 |
CCET-852 | 變壓器后備保護裝置 | 主變后備保護 |
CCET-854 | 綜合測控裝置 | 變電站的測量控制 |
CCET-891 | 發電機差動保護裝置 | 發電機主保護 |
CCET-892 | 發電機后備保護裝置 | 發電機后備保護 |
CCET-893 | 發電機接地保護裝置 | 發電機定、轉子接地 |
CCET-894 | 發電機綜合測控裝置 | 發電機的測量控制 |
?
?
u?采用全密封式結構,具有良好的抗震、防塵性能
u?小型化設計,體積小,重量輕,外形美觀,安裝方便
u?采用獨特的可靠性設計,無可調元件,裝置穩定性好,抗干擾性強
u?全漢化液晶顯示,人機界面清晰易懂,操作整定極為方便
u?裝置供電電源、控制回路均為交直流兩用
u?具有RS485總線串行通信口,并集成了MODBUS標準通信規約
u?具有事件順序記錄功能,可記錄150條事件,數據掉電不丟失
u?具備完善的自檢功能,完整的異常記錄、事件記錄、操作記錄,所有信息掉電保持
u?外形小巧精細、結構合理,采用高等級、高品質的元器件及多層板技術和SMT工藝,使產品具有很高的電氣性能
u?具有完整的斷路器操作回路
u?超低功耗
?
GB6162-85 ?????《靜態繼電器及保護裝置的電氣干擾試驗》
GB7261-87 ?????《繼電器及繼電保護裝置基本試驗方法》
GB2887-89 ?????《計算機站場地技術條件》
GB 14258-93 ???《繼電保護和安全自動化裝置技術規程》
GB 50062-92 ???《電力裝置的繼電保護和自動化裝置設計規范》
DL/T 527-2002 ?《靜態繼電保護裝置逆變電源技術》
IE870-5-103 ???《繼電保護信息接口標準》
GB /T15145-94 ?《微機線路保護裝置通用技術條件》
GB/T16435.1-1996《遠動設備及系統和接口(電氣特征)》
GB /T17626.2 ??《靜電放電抗擾度試驗》
GB /T17626.3 ??《射頻電磁場輻射抗擾度試驗》
GB/T17626.4 ???《電快速瞬變脈沖群抗擾度試驗》
GB/T17626.5 ???《浪涌沖擊抗擾度試驗》
GB /T17626.6 ??《射頻場感應的傳導騷擾抗擾度試驗》
GB/T17626.8 ???《工頻磁場抗擾度試驗》
GB /T17626-1998《電磁兼容試驗和測量技術》
GB/T14537-1993 《量度繼電器和保護裝置的沖擊與碰撞試驗》
采用標準機箱,整面板、背插式結構,嵌入式、后接線安裝方式,強弱電隔離,大大加強了其產品的電氣性能。
本裝置的插件上包括CPU插件、AC交流采樣插件、DIDO插件和人機對話HMI插件:其中CPU插件為裝置的核心,為高度集成的CPU,其中包括了RAM、Flash Memory和AD等芯片的功能;AC插件包括電源和模擬量采集;TRIP插件包括出口、開入。
1)CPU插件
CPU插件由微處理器CPU、RAM、ROM、Flash Memory等構成。包括高性能的32位微處理器CPU,大容量的ROM、RAM及Flash Memory,使得該CPU模件具有極強的數據處理及記錄能力,可以實現各種復雜的故障處理方案和記錄大量的故障數據,可記錄的事件數不少于500次。保護定值等運行配置信息也存入該存儲器中,這些信息在裝置掉電后均不會丟失。
本插件內含通信速度極高、具備通用性接口的RS485總線芯片,為本裝置接入綜合自動化系統的主要通信接口。插件內還設置了硬件時鐘回路,采用的時鐘芯片精度高,并配有電池以掉電保持。另外,CPU插件采用了多層印制板及表面封裝工藝,外觀小巧,結構緊湊,大大提高了裝置的可靠性及抗電磁干擾能力。
2)AC交流采樣插件
直流逆變電源:DC220V電壓輸入經抗干擾濾波回路后,利用逆變原理輸出本裝置需要直流電壓,且采用浮地方式,同外殼不相連。
模擬量采集:外部電流經隔離互感器隔離變換后,由低通濾波器輸入至模數變換器,CPU經采樣數字處理后,構成各種數字式保護繼電器,并實時計算各種保護、測量值。IHA、IHB、IHC 、ILA、ILB、ILC端子為保護模擬量輸入。
3)DIDO插件
外部開入回路:設置有11路外部開入回路,均采用DC220V直接開入方式,裝置軟件采取了防抖措施,避免了誤發信。
出口繼電器:邏輯繼電器由CPU插件直接驅動,這類繼電器包括:跳閘繼電器、合閘繼電器、信號繼電器等。
4)人機對話HMI插件
人機對話HMI插件主要功能是顯示保護CPU輸出的信息,本插件上的顯示窗口采用四行,每行八個漢字的液晶顯示器,人機界面清晰易懂,配置CCET-800系列通用的鍵盤操作方式,使得人機對話操作方便、簡單。本插件上還配置了燈光指示信息,使本裝置的運行信息更為直觀。
?
1)?額定工作電壓 ?AC220、DC220V或DC110V ?(訂貨注明)
2)?額定技術數據
a) 交流電流: ???5A或1A ????(訂貨注明)
b) 交流電壓: ???400V 或100V (訂貨注明)
c) 頻率: ???????50HZ
3)?功率消耗
工作電源: ??????正常工作時,不大于5W;
保護動作時,不大于10W。
交流電流回路: ??< 1VA/相 ??(IN =5A);
?????????????????< 0.5VA/相 (IN =1A);
交流電壓回路: ??< 0.5VA/相;
4)?精確工作范圍:
電流: ???????????0.04In~20In
電壓: ???????????0.4V~1.2Un
頻率: ???????????0.9Fn~1.1Fn
時間: ???????????0~100s
5)?保護部分精度:
a) 定值精度: ????≤±5%;
b) 時間精度: ????<±1% 整定時間+35ms
c) 整組動作時間: ≤35ms;
d) 頻率精度: ????≤0.01Hz;
6) ?測控部分精度:
a) 交流量精度: ????????????????≤±0.2%;
b) 有功無功: ?????????????????≤±0.5%;
7)?開關量輸入:
輸入類型: ???????有源
光電隔離輸入數量:11
工作電壓: ???????AC220V、DC220V或DC110V
8)?開出接點容量:
a)出口繼電器
觸點額定載流容量:250Vac/220Vdc,5A
輸出類型: ????????無源(空接點)
b)信號繼電器:
觸點額定載流容量:250Vac/220Vdc,5A
輸出類型: ????????無源(空接點)
9)?通信接口
數目: ???????????1
電氣特性: ???????RS485
傳輸方式: ??????異步
通信協議: ??????MODBUS
地址: ??????????1~110
波特率: ????????≤1Mbps
通信介質: ??????雙絞線或光纖
?
2.2.1 電氣環境
a).?絕緣電阻
在正常試驗大氣條件下,裝置的帶電電路部分和非帶電金屬及外殼之間,以及電氣無聯系的各電路之間,用開路電壓500V的兆歐表測量絕緣電阻值;正常試驗大氣條件下,各回路絕緣電阻應不小于100 MΩ。
b).?介質強度
在正常試驗大氣條件下,裝置能承受頻率為50Hz, 試驗電壓2000V歷時1min的工頻耐壓試驗而無擊穿閃絡及元器件損壞現象。
c).?沖擊電壓
在正常試驗大氣條件下,裝置的直流輸入回路、交流輸入回路、信號輸出觸點諸回路對地以及回路之間,能承受(1.2/50)μs的標準雷電波的短時沖擊電壓試驗,開路試驗電壓5kV,無絕緣損壞。
d).?脈沖群干擾
裝置能承受GB/T14598.13-1998( idt IEC60255-22-1:1988)規定的1MHz和100kHz脈沖群干擾試驗。試驗嚴酷等級為Ⅲ級, 試驗電壓共模2.5Kv, 差模1kV。
e).?輻射電磁場干擾
裝置能承受GB/T14598.9-1995( idt IEC60255-22-3:1989)中規定的嚴酷等級為Ⅲ級的輻射電磁場干擾試驗,即試驗場強為10V/m。
f).?靜電放電干擾
裝置能承受GB/T14598.14-1998( idt IEC60255-22-2:1996)中規定的嚴酷等級為IV級,即接觸放電試驗電壓為8kV、允許偏差±5%,空氣放電試驗電壓為15kV、允許偏差±5%的靜電放電干擾試驗。
g).?快速瞬變干擾
裝置能按GB/T14598.10-1996( idt IEC60255-22-4:1992)中規定的嚴酷等級為IV級快速瞬變干擾試驗,即試驗電壓為4kV,允許偏差±10%。
?
2.2.2 自然環境
工作溫度:-25℃~+70℃
存儲溫度:-40~+85℃
濕度:5~95%RH
2.2.3 機械環境
a) 工作條件:能承受嚴酷等級為Ⅰ級的振動響應、沖擊響應;
b) 運輸條件:能承受嚴酷等級為Ⅰ級的振動耐久、沖擊耐久、碰撞。
?

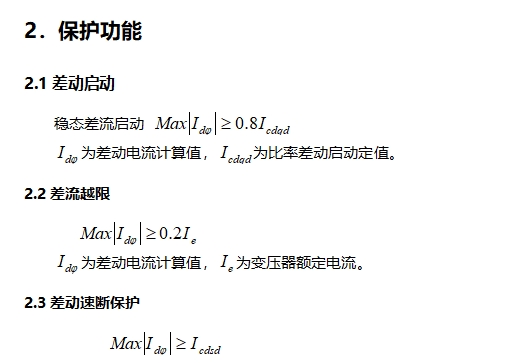

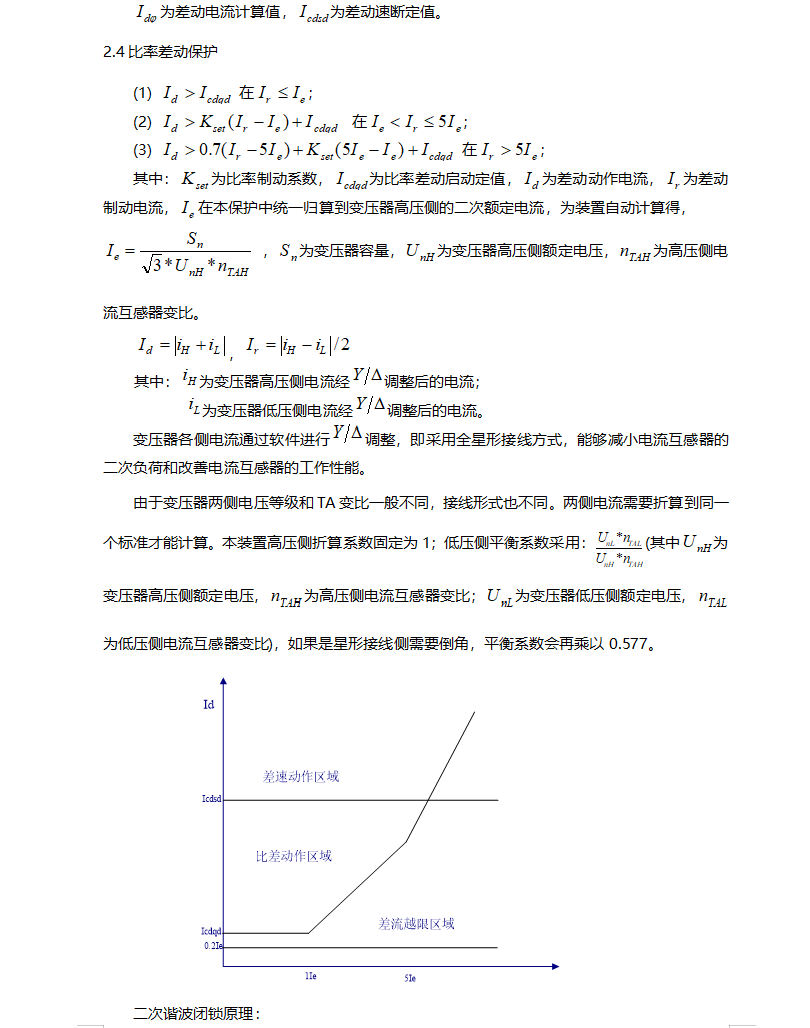

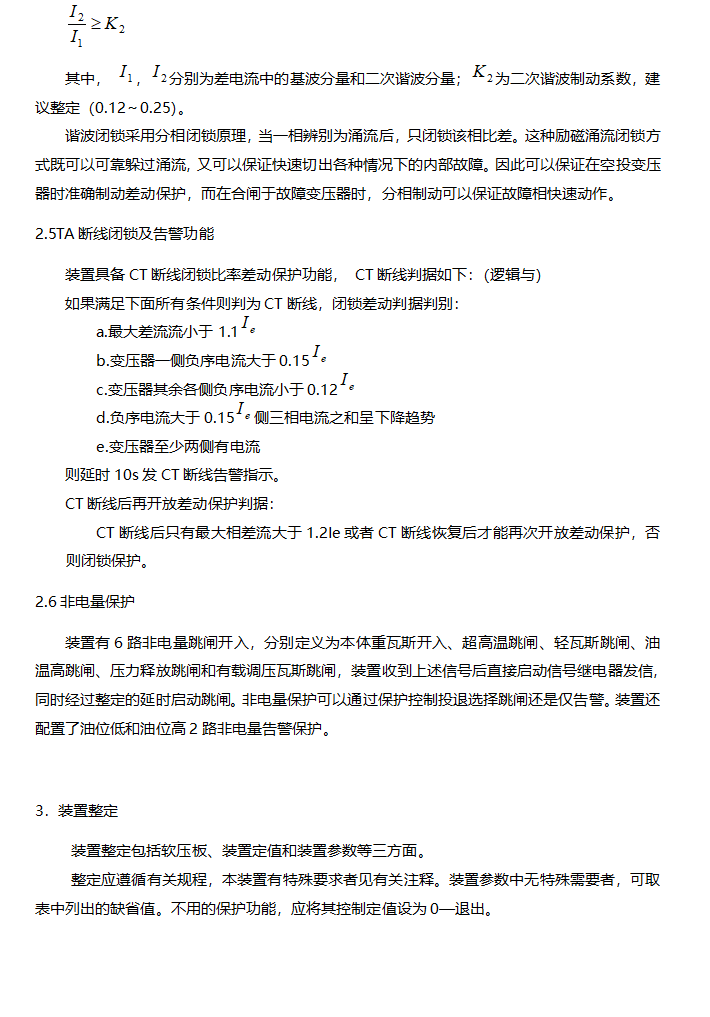

功能 | 系列 | CCET-850 |
保護功能 | 差動速斷 | √ |
比率差動 | √ | |
二次諧波制動 | √ | |
TA斷線 | √ | |
非電量保護 | √ | |
遙測 遙信 | 高低壓側電流 | √ |
11路遙信量 | √ | |
事 件 記 錄 | 保護事件 | √ |
告警事件 | √ | |
遙信變位事件 | √ | |
操作記錄事件 | √ | |
事故變位次數統計 | √ | |
遠方定值修改 | √ | |
遠方保護投/退 | √ | |
通訊 | RS485或以太網 | RS485 (標配)、以太網(選配) |
序號 | 軟壓板 | 序號 | 軟壓板 |
1 | 差動速斷保護壓板 | 9 | ? |
2 | 比率差動保護壓板 | 10 | ? |
3 | 重瓦斯保護壓板 | 11 | ? |
4 | 超高溫保護壓板 | 12 | ? |
5 | 輕瓦斯保護壓板 | 13 | ? |
6 | 溫度高保護壓板 | 14 | ? |
7 | 壓力釋放保護壓板 | 15 | ? |
8 | 有載調壓瓦斯壓板 | 16 | ? |
注:1.軟壓板只有兩個取值:投入、退出。裝置出廠時,軟壓板均整定為退出。
序號 | 名稱 | 整定范圍 | 步長 | 備注 | |||
1 | 差動保護 | 差動速斷投退 | 0:退出 1:投入 | ||||
2 | 比率差動投退 | 0:退出 1:投入 | |||||
3 | 二次諧波閉鎖投退 | 0:退出 1:投入 | |||||
4 | TA斷線閉鎖投退 | 0:退出 1:投入 | |||||
5 | 差動速斷定值 | 0.5~99.99A | 0.01A | ? | |||
6 | 比率差動定值 | 0.5~99.99A | 0.01A | ? | |||
7 | 比率差動制動系數 | 0.01~0.7 | 0.01 | ? | |||
8 | 二次諧波閉鎖定值 | 0.01~1 | 0.01 | ? | |||
9 | 非電量保護 | 重瓦斯信號跳閘或告警控制 | 0:退出 1:跳閘 2:告警 | ||||
10 | 重瓦斯信號延時定值 | 0~99.99s | 0.01s | ? | |||
11 | 超高溫信號跳閘或告警控制 | 0:退出 1:跳閘 2:告警 | |||||
12 | 超高溫信號延時定值 | 0~99.99s | 0.01s | ? | |||
13 | 輕瓦斯信號跳閘或告警控制 | 0:退出 1:跳閘 2:告警 | |||||
14 | 輕瓦斯信號延時定值 | 0~99.99s | 0.01s | ? | |||
15 | 溫度高信號跳閘或告警控制 | 0:退出 1:跳閘 2:告警 | |||||
16 | 溫度高信號延時定值 | 0~99.99s | 0.01s | ? | |||
17 | 壓力釋放跳閘或告警控制 | ? | |||||
18 | 壓力釋放延時定值 | 0~99.99s | 0.01s | ? | |||
? | 有載調壓瓦斯跳閘或告警控制 | 0:退出 1:跳閘 2:告警 | |||||
? | 有載調壓瓦斯延時定值 | 0~99.99s | 0.01s | ? |
???序號 | 名稱 | 符號 | 范圍 | 步長 | 缺省值 | |
1 | 裝置級管理 | 裝置通訊地址 | 1~99 | 1 | 1 | |
2 | 裝置操作口令 | 0~99 | 1 | 99 | ||
3 | 波特率 | RS485波特率設置 | 0~65535 | 1 | 注1 | |
4 | 開關 延時 | 開入遙信確認時間 | 5~999ms | 1ms | 10ms | |
5 | 遙跳保持時間 | 5~999ms | 1ms | 100ms | ||
6 | 遙合保持時間 | 5~999ms | 1ms | 120ms | ||
7 | 變壓器參數 | 變壓器接線類型 | 0~2 | 1 | 注2 | |
8 | 變壓器容量 | 1~500.00MVA | 0.01M | ? | ||
9 | 變壓器高壓側一次電壓 | 1~220.00kV | 0.01kV | 注3 | ||
? | 變壓器高壓側TA變比 | 1~9999 | 1 | |||
? | 變壓器低壓側一次電壓 | 1~130.00kV | 0.01kV | |||
10 | 變壓器低壓側TA變比 | 1~9999 | 1 |
注:?1: “RS485波特率設置”的含義為BTL=□□□□□,共五位表示波特率設置:整定為1200、2400、4800或9600(推薦);裝置為RS485通訊方式。
2: “變壓器接線類型”為0時,表示變壓器接線方式為Y/Y-12接線;為1時,表示變壓器接線方式為Y/△-11接線;為2時,表示變壓器接線方式為Y/△-1接線。TA接線方式為全星型。
3:本保護中差動平衡系數由裝置自行計算,因此用戶必須在裝置中輸入各側電壓等級以及TA變比,否則不能正確使用差動保護功能。
