CCET-850系列微機保護測控裝置是我公司為適應我國工業電氣自動化發展的需要，積累多年電力自動化運行經驗，吸收國外先進技術，向廣大用戶推出的集保護、測量、控制、通訊于一體的高性能微機保護測控裝置，廣泛適用于110kV及以下電壓等級變電站、開關站及用戶配變的新建與改造工程。可以分散在開關柜就地安裝，也可以集中組屏安裝。
l 高標準硬件設計：采用32位CPU技術，內含高精度的A/D轉換器，精度高、響應快、系統穩定性好；
l 人機界面友好：液晶中文顯示，實時更新，操作簡單方便，菜單簡潔明了；
l 可靠的自檢功能：完善的裝置自我診斷功能，使維護簡便，提高了安全運行可靠性；
l 高標準的電磁兼容性能：CCET-850系列微機保護控制自動化系統對提高產品的整體電磁兼容性能給予了前所未有的重視。裝置設計不再局限于某些部分滿足抗干擾標準，而是從裝置的交流輸入、直流電源、開關量輸入、開關量輸出以及通信等各個環節進行電磁兼容設計；
l 完整的事件記錄功能，所有記錄掉電保持；
l 完善的軟硬件看門狗，保證裝置可靠運行；
l 高等級、高品質保證的元器件選用，采用多層板技術和SMT工藝；
l 通訊功能，裝置采用RS485總線和以太網通訊接口，支持modbus和以太網103傳輸規約，方便與各種管理系統進行通訊連接，實現綜合自動化功能；
l 模塊化硬件、軟件設計，方便實現產品的升級管理；
l 工程美學設計：集成度高、體積小、重量輕，便于分散安裝；
l 出口采用多重組合邏輯，增加出口故障檢查，保證出口操作的準確性和安全性；
l 具有完整的斷路器操作回路，可選交直流通用操作回路，適用工業用戶現場電源需求。
CCET-850L 數字式線路保護測控裝置
CCET-850M 數字式母聯保護測控裝置
CCET-850T 數字式配電變壓器保護測控裝置
CCET-850C 數字式電容器保護測控裝置
CCET-850D 數字式電動機保護測控裝置
CCET-850B 數字式備用電源自投裝置
CCET-850P數字式電壓互感器保護測控裝置
CCET-850S 數字式變壓器差動保護裝置
CCET-851S 數字式變壓器高壓側后備保護測控裝置
CCET-852S 數字式變壓器低壓側后備保護測控裝置
CCET-853S 非電量綜合保護裝置
交流電流 5A、1A(常規為5A，如需1A訂貨時需注明)
交流電壓 100V或
交流頻率 50Hz
電源電壓 220V或110V（交、直流通用，常規為220V，如需110V訂貨時需注明）
交流電流回路 In=5A (或1A) 每相不大于0.5VA
交流電壓回路 U=UN 每相不大于0.2VA
裝置整機回路 不大于10W
交流電流回路 2倍額定電流 連續工作
10倍額定電流 允許10s
40倍額定電流 允許1s
交流電壓回路 1.2倍額定電壓 連續工作
直流電源回路 70%—120%額定電壓 連續工作
測量電流電壓 不大于±0.2%
有(無)功功率 不大于±0.5%
保護電流 不大于±3%
正常工作溫度： -10℃ ～ 55℃
極限工作溫度： -15℃ ～ 70℃
裝置在-10℃～55℃溫度下動作值因溫度變化而引起的變差不大于±1%。
脈沖干擾試驗：能承受頻率為1MHZ及100KHZ電壓幅值共模2500V，差模1000V的衰減震蕩波脈沖干擾試驗。
靜電放電抗擾度測試：能承受IEC61000-4-2標準Ⅳ級、試驗電壓8KV的靜電接觸放電試驗。
射頻電磁場輻射抗擾度測試：能承受IEC61000-4-3標準Ⅲ級、干擾場強10V/M的幅射電磁場干擾試驗。
電快速瞬變脈沖群抗擾度測試：能承受IEC61000-4-4標準Ⅲ級的快速瞬變干擾試驗。
浪涌(沖擊) 抗擾度試驗：能承受IEC61000-4-5標準Ⅳ級、開路試驗電壓4KV的浪涌干擾試驗。
供電系統及所連設備諧波、諧間波的干擾試驗：能滿足IEC61000-4-7標準B級、電流和電壓的最大允許誤差不大于測量值的5％。
電源電壓壓暫降、短時中斷和電壓變化的抗擾度試驗：能承受IEC61000-4-11標準70％UT等級的電壓暫降、短時中斷干擾試驗。
振蕩波抗擾度試驗：能承受IEC61000-4-12標準Ⅳ級阻尼振蕩波干擾試驗，以及電壓幅值共模4KV、差模2KV的Ⅳ級振鈴波干擾試驗。
工頻磁場抗干擾度：能承受IEC61000-4-8標準Ⅳ級持續工頻磁場干擾試驗。
阻尼振蕩磁場抗干擾度：能承受IEC61000-4-10標準Ⅳ級阻尼振蕩磁場干擾試驗。
交流輸入對地：大于100兆歐
直流輸入對地：大于100兆歐
信號及輸出觸點對地：大于100兆歐
開入回路對地：大于100兆歐
能承受2KV/1min的工頻耐壓，5KV的沖擊電壓。
a. 精確工作范圍
電流：0.5～100A
電壓：2～100V
b. 電壓電流保護精度：不大于±3％
c. 低頻保護頻率整定范圍：45～50Hz，精度：不大于±0.02Hz
d. 滑差精度：1～3 Hz/s時，誤差不大于0.1Hz/s
3～10 Hz/s時，誤差不大于±3％
e. 速斷Ⅰ段(2倍整定值)動作時間：不大于35ms
f. 時間精度：
時間定值≤1s時，誤差不大于±15ms
時間定值 >1s時，誤差不大于±0.5％
g. SOE分辨率：1ms
h. 開關量輸入：無源、AC220V/DC220V或AC110V/DC110V
i．開出接點：無源
j．通信接口：RS485異步、通信介質雙絞線，選配以太網通訊接口
CCET-850系列微機保護測控裝置均按下列標準和規定進行設計、制造、檢驗和安裝，所用標準均為最新版IEC和中國GB標準及國際單位SI制。
IEC255-5 《絕緣電壓、沖擊耐壓測試》
IEC255-6 《高頻干擾電壓測試》
IEC529 《防護等級》
IEC255-22-2 《靜電放電試驗》
IEC255-22-4 《快速瞬變干擾試驗》
GB/T14537-93 《量度繼電器和保護裝置》
GB6162 《靜態繼電器和保護裝置的電氣干擾試驗》
GB14285-93 《繼電保護和安全自動裝置技術條件》
GB50171-92 《電氣裝置安裝工作盤、柜及二次回路施工及驗收規范》
GB/T13729-92 《遠動終端通用技術條件》
GB2423.1 《電工電子產品基本環境試驗規程A低溫試驗》
GB2423.1 《電工電子產品基本環境試驗規程A高溫試驗》
GB2423.1 《電工電子產品基本環境試驗規程A溫?zé)嵩囼?yàn)方法》
NDGJ8-89 《火力發電廠、變電所二次接線技術規定》
電安生[1994]191 《電力系統繼電保護及安全自動裝置及事故措施要點》
DL/T587-1996 《微機繼電器保護裝置運行管理規程》
DL5002-91 《地區電網電力調度自動化設計技術規程》
DL5003-91 《電力系統調度自動化設計規程》
DL516-93 《電網調度自動化運行管理規程》
DL/T634-1997 《運動設備及系統 第五部分 傳輸規約 第101篇 基本遠動任務配套標準》
DL/T578-1995 《計算機監控系統基本技術條件》
DL/T478-1995 《靜態繼電保護及安全自動裝置通用技術條件》
GB50062-1992 《電力裝置的繼電器及繼電保護和自動裝置規范》
SD276-88 《靜態比率差動保護裝置技術條件》
GB/T13730—92 《地區電網數據采集與監控系統通用 技術條件》
GB-2889-98 《計算機站場地技術條件》
IEC255-21-1 《振動試驗標準》
IEC255-21-2 《沖擊和碰撞試驗標準》
DL/451－91 《循環式遠動規約》
CCET-850型微機保護測控裝置采用了嵌入式機箱結構，安裝十分方便。

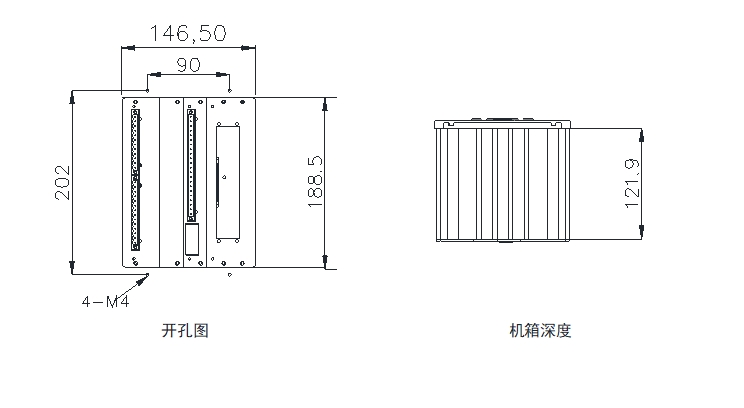

圖4.1CCET-850型系列微機保護測控裝置安裝開孔尺寸圖
CCET-850系列微機保護測控裝置使用大屏幕漢字液晶顯示器。
液晶在正常運行時關閉背景光，當有按鍵操作或有故障報告時背景光點亮。
裝置使用按鍵鍵盤，分別為 “上”鍵（“▲” ）、“下”鍵（“▼” ）、“左”鍵（“?” ）、“右”鍵（“?” ）、“＋”鍵、“－”鍵、“確認”鍵、“取消”鍵、 “復歸”鍵。通過操作上、下、左、右鍵可移動光標，查看菜單顯示的內容，＋、－鍵用于數據的修改。
5.1.1裝置上的各種指示燈含義
“運行”燈：裝置正常運行時，該燈閃爍；燈滅表示裝置故障不能正常工作。
“告警”燈：裝置正常運行時，該燈熄滅；當發生告警信號時該燈點亮；告警消除后，該燈自動熄滅。
“動作”燈：裝置正常運行時，該燈熄滅；當發生需出口跳閘的保護功能動作時該燈點亮；只有人工（遠方或調度）復歸后，燈才滅。
“通訊”燈：通訊燈長亮表示有主站鏈接，通訊燈常亮表示有數據交換，沒有主站鏈接時通訊燈滅。
“跳位”燈：裝置跳閘位置信號指示燈。
“合位”燈：裝置合閘位置信號指示燈。
5.1.2裝置上的各種功能鍵含義
“確認”鍵：用于操作確認或保存數據或進入下一級菜單。
“取消”鍵：用于取消錯誤操作或返回上一級菜單。
“?”鍵：表示光標左移鍵
“?”鍵：表示光標右移鍵
“▲”鍵：表示光標上移鍵
“▼”鍵：表示光標下移鍵
“＋”鍵：增加數值
“—”鍵：減小數值
“復歸”鍵：用于對燈和保護動作信號的復歸。
5.1.3裝置菜單操作說明
（1）、菜單結構及內容：命令菜單為樹形結構多級菜單，按鍵盤“確認”鍵可以進入裝置的主菜單，用“▲”、“▼”鍵移動光標選擇相應的條目，按“確認”鍵可進入下一級菜單，按“取消”鍵返回上一級菜單。如下一級菜單仍為菜單選擇，可繼續按“確認”鍵選擇相應的條目進入下一級畫面。對一般的屏幕 “?”、“?”鍵為光標調整，對可以修改的數據用“＋”“－”鍵對數據進行修改，并把相應的數值寫入存儲器中。對于選擇菜單，當光標移到指定位置后，按“確認”鍵即可進入將要選擇的項目中。
（2）、輸入顯示：
測量量：輸入顯示菜單中的測量量顯示的內容為裝置采集相應的測量交流量幅值和相位；
保護量：輸入顯示菜單中的保護量顯示的內容為裝置采集相應的保護交流量幅值和相位；
遙信量：輸入顯示菜單中的遙信量顯示的內容為裝置采集的外部開入和內部遙信；
（3）、保護定值為線路穩定運行提供參數保障，不能隨便修改。
（4）、裝置參數：
裝置參數包括:通訊設置、修改密碼、修改時間。
當需要密碼輸入的地方裝置默認用戶密碼為0000。用戶密碼可以修改，遺失后可向廠家尋求解決。
（5）、裝置記錄：
裝置記錄：裝置記錄菜單查詢本裝置的保護動作、告警以及遙信變位等歷史記錄；
（6）、內部調試：
內部調試：內部調試菜單一般由廠家使用，使用廠內密碼才能進入；
（7）、版本信息：
版本信息：版本信息顯示裝置的型號以及軟件版本號；
本裝置及其所組屏柜都在廠內經嚴格調試，出廠時裝置及其屏柜都是完好的，接線是正確的。故本裝置的調試僅檢查運輸安裝時是否有損壞和屏柜向外的接線是否正確?？紤]到本裝置具有完善的軟硬件自檢功能，可以將故障部位準確定位到插件甚至芯片，本裝置的交流采樣回路無可調節元件，且具有良好的抗振動性能和溫度特性，其精度由出廠調試保證。故可著重檢查裝置的狀態量輸入（光耦部分）、交流輸入部分、跳合閘輸出回路及信號回路（繼電器接點部分）部分。以下的調試步驟雖然是針對裝置，但最好以屏柜為對象進行，即檢測時包括屏內接線。
6.1 裝置通電前檢查
本裝置具有較好的制造工藝，無可調節器件，且大量采用大規模集成電路，為保證裝置的可靠性，一般調試情況下，請不要拔出裝置的插件，在做絕緣檢查時也不需要。
通電前檢查裝置外觀應完好，應無損壞，端子無松脫，裝置參數與要求一致。特別是電源電壓、TA額定電流、跳閘額定電流及合閘額定電流等。
6.2 絕緣檢查
各插件各端子并聯（通信端子可不作絕緣試驗），用500V搖表按插件分別對地?fù)u絕緣，絕緣電阻應大于100MΩ。
6.3 上電檢查
按照預先要求設置好裝置地址，特別在綜自系統尤其要注意，操作方法見前所述。
按定值清單輸入定值到對應的定制項。
6.4 采樣精度檢查
本裝置采樣精度無需調節，采樣誤差應不大于2%。一般情況下，可用微機保護測試儀定性校驗。嚴格要求時，可調整裝置各通道系數，使其與準確值一致，同時檢驗各模擬量通道的相位應正確。
6.5 接點輸出校驗
接點輸出，包括信號接點輸出校驗，可配合定值校驗進行。每路接點輸出只檢測一次即可，其它試驗可只觀察信號指示及液晶顯示。
接點輸出檢測也可通過保護的開出傳動菜單進行。該菜單功能可單獨對每一路輸出驅動。操作方法見前所述。應帶斷路器作一次合閘傳動和一次跳閘傳動，并確認斷路器正確動作。
6.6 定值校驗
裝置的保護功能及動作邏輯已經動?？简?yàn)及其它測試，現場調試僅需校驗定值即可，且只需校驗?zāi)骋欢味ㄖ导澳M一次反向故障（僅對帶方向的保護）即可，其余可由裝置保證。
6.7 跳合閘電流保持試驗
將保護跳閘壓板、合閘壓板投入，模擬故障使保護動作，確認跳合閘電流保持狀態的完好。進行手動分合閘操作檢驗該回路的完好性，在手動跳開開關后保護不應重合閘。
6.8 相序檢查
線路送電后觀察顯示器上顯示的各相電流、電壓量及其相位角，與實際情況應一致。
6.9 校準時鐘
檢查裝置的日歷時鐘，應該是準確的，如果不對，則校準，經以上校驗正常后，可以確信裝置及屏柜連線正確，能夠正常工作，可以投入運行了。
訂貨時需說明：
1) 產品型號、名稱、訂貨數量；
2) 工作電源額定值；
3) 交流電流、電壓、頻率額定值；
4) 組屏要求及屏的尺寸和顏色；
5) 供貨地址和時間。
CCET-850L線路微機保護測控裝置是我公司為適應我國工業電氣自動化發展的需要，積累多年電力自動化運行經驗，吸收國外先進技術，向廣大用戶推出的高性能線路微機綜合保護測控裝置，主要適用于35kV及以下電壓等級進出線的保護和測控。
保護功能：
l 反映相間故障的三段式相間電流保護，各段可獨立整定成帶或不帶方向, 帶或不帶電壓閉鎖
l 獨立過流加速段
l 過負荷告警、跳閘功能可選
l 反映小電阻接地系統接地故障的三段式零序電流保護。三段零序均可整定為跳閘或者告警。
l 過電壓保護
l 低電壓保護
l 一次重合閘
測控功能：
l 16路遙信開入采集、裝置內部遙信、事故遙信
l 故障錄波
l 開關遙控跳、合閘
l 4路中央信號輸出
l 遙測量：三相電壓，三相電流，P，Q，功率因數，頻率
通訊功能：
高速RS485現場總線，標準Modbus規約，通訊速率最高可達19.2kbps。
也可選配單路或雙路以太網進行組網，標準IEC103通訊協議，訂貨時需注明。
2.1.1本裝置的相間方向元件采用90°接線方式，按相起動，各相電流元件僅受表2-1中所示相應方向元件的控制。為消除死區，方向元件帶有記憶功能：
相間方向元件 | 電流 | 電壓 |
A | IA | UBC |
B | IB | UCA |
C | IC | UAB |
表2-1 方向元件的對應關系
本裝置Arg(I/U)=-30°～90°，邊緣稍有模糊，誤差< 5°。
圖2-1 相間方向元件動作區域
相電流 | 閉鎖電壓 |
IA | Uab、Uca |
IB | Ubc、Uab |
IC | Uca、Ubc |
參與閉鎖一相電流元件的兩個線電壓任一個小于相間過流低壓閉鎖定值，低壓閉鎖條件滿足，開放本相的各段過流保護。利用此元件，可以保證裝置在電機反充電等非故障情況下不出現誤動作
裝置實時計算并進行三段過流判別。當任一相電流大于I段電流定值1.2倍時，裝置瞬動段出口跳閘的時間不大于35ms(包括繼電器的固有動作時間)。為了躲開線路避雷器的放電時間，本裝置中I段也設置了可以獨立整定的延時時間。
裝置在執行三段過流判別時，各段判別邏輯一致，其動作條件如下：
1) IF>Idn ；Idn為n段電流定值，IF為相電流
2) T>Tdn ；Tdn 為n段延時定值
相應于過流相的方向條件及低電壓條件滿足（若需要）
本裝置的加速回路包括手合加速及保護加速兩種，加速功能設置了獨立的投退壓板。
本裝置的手合加速回路不需由外部手動合閘把手的觸點來起動，此舉主要是考慮到目前許多變電站采用綜合自動化系統后，已取消了控制屏，在現場不再安裝手動操作把手，或僅安裝簡易的操作把手。本裝置的不對應啟動重合閘回路也作了同樣的考慮，詳見后述。
手合加速回路的啟動條件為：
a) 斷路器在分閘位置的時間超過30秒
b) 斷路器由分閘變?yōu)楹祥l，加速允許時間擴展3秒
本裝置設置了獨立的過流加速段電流定值及相應的時間定值，與傳統保護相比，此種做法使保護配置更趨靈活。
零序過電流元件的實現方式基本與過流元件相同，滿足以下條件時出口跳閘：
1)3I0>I0n ； I0n： 接地N段定值
2)T>T0n ； T0n： 接地N段延時定值
對于此元件的瞬時段，當零序電流3I0大于1.2倍的I段定值時，裝置的出口跳閘時間不大于35ms(包括繼電器的固有動作時間)
本裝置設有三相一次重合閘功能，此功能可由壓板投退。
2.6.1 啟動回路
a) 保護跳閘啟動
b) 開關位置不對應啟動
在不對應啟動重合閘回路中，僅利用TWJ觸點監視斷路器位置?？紤]許多新設計的變電站，尤其是綜合自動化站，可能沒有手動操作把手，本裝置在設計中注意避免使用手動操作把手的觸點，手跳時利用裝置手跳輸入觸點來實現重合閘的閉鎖。
2.6.2 閉鎖條件
斷路器合位無其它閉鎖條件時重合充電時間為15秒；充電過程中重合紅燈發閃光，充電滿后發常紅光，不再閃爍。本系列的裝置設置的重合閘“放電”條件有：
a)控制回路斷線后，重合閘自動“放電”
b)彈簧未儲能端子高電位，重合閘延時2秒自動“放電”
c)閉鎖重合閘端子高電位，重合閘立即“放電”
d)手跳、遙控跳閘
e)低周動作
f)過負荷保護動作
g)低電壓保護動作
檢無壓方式中，線路抽取電壓無壓判為無壓。
2.6.3同期
本裝置檢同期可由定值投入，線路輸入電壓可選擇Ua或者Uab，當小于整定同期角時同期條件滿足。
過負荷元件監視三相的電流，其動作條件為：
MAX(IF)>Ifh
時間延時到
其中Ifh為過負荷電流定值。過負荷告警與跳閘的選擇由控制字選定。
零序過電流元件的實現方式基本與過流元件相同，滿足以下條件時出口跳閘：
1)3I0>I0n ； I0n： 接地N段定值
2)T>T0n ； T0n： 接地N段延時定值
對于此元件的瞬時段，當零序電流3I0大于1.2倍的I段定值時，裝置的出口跳閘時間不大于35ms(包括繼電器的固有動作時間)
欠壓元件的動作條件：
1) 三個線電壓均低于欠電壓定值；
2) 斷路器必須在合位；
3) 延時時間到。
在滿足下列條件時，過電壓元件動作：
1） 三個線電壓中的任一個電壓高于過壓整定值；
2） 斷路器在合位；
3） 延時時間到
在下面兩個條件之一得到滿足的時候，裝置報發“PT斷線”信息并點亮告警燈：
1.正序電壓小于30伏，而任一相電流大于0.1A；
2.負序電壓大于8伏；
3.壓差大于18V；
裝置在檢測到PT斷線后，可根據控制字選擇，或者瞬時退出帶方向元件、電壓元件的各段保護，或者瞬時退出方向、電壓元件，并在9秒后發出“PT斷線”信號。PT斷線檢測功能可以通過控制字投退。
彈簧未儲能接點閉合時，延時告警并閉鎖重合閘。
裝置適時檢測開關的位置狀態接點輸入，發現異常時延時發告警信號。
判據：
通信內容主要有：
l 測量值
l 保護定值查詢和修改
l 裝置狀態、故障信息等
l 遙控
序號 | 定值名稱 | 范圍 | 單位 | 備注 |
1 | 相間過流閉鎖電壓 | 10～99.99 | V | 線電壓 |
2 | 過流Ⅰ段控制字 | 0-退出/單純過流/閉鎖過流/方向過流 |
| |
3 | 過流Ⅰ段動作電流 | 0.1～99.99 | A |
|
4 | 過流Ⅰ段動作時間 | 0～50.00 | S |
|
5 | 過流Ⅱ段控制字 | 0-退出/單純過流/閉鎖過流/方向過流 |
| |
6 | 過流Ⅱ段動作電流 | 0.1～99.99 | A |
|
7 | 過流Ⅱ段動作時間 | 0～50.00 | S |
|
8 | 過流Ⅱ段控制字 | 0-退出/單純過流/閉鎖過流/方向過流 |
| |
9 | 過流Ⅲ段動作電流 | 0.1～99.99 | A |
|
10 | 過流Ⅲ段動作時間 | 0～50.00 | S |
|
11 | 過流加速控制字 | 0-退出 1-投入 |
|
|
12 | 過流加速電流 | 0.1～99.99 | A |
|
13 | 過流加速時間 | 0～50.00 | S |
|
14 | 過負荷保護控制字 | 0-退出/1-跳閘/2-告警 |
| |
15 | 過負荷動作電流 | 0.1～99.99 | A |
|
16 | 過負荷動作時間 | 0.05～99.99 | S |
|
17 | 零序Ⅰ段控制字 | 0-退出/1-跳閘/2-告警 |
| |
18 | 零序Ⅰ段動作電流 | 0.1～20.00 | A |
|
19 | 零序I段時間 | 0～50.00 | S |
|
20 | 零序II段控制字 | 0-退出/1-跳閘/2-告警 |
| |
21 | 零序II段電流 | 0.1～20.00 | A |
|
22 | 零序II段時間 | 0～50.00 | S |
|
23 | 零序III段控制字 | 0-退出/1-跳閘/2-告警 |
| |
24 | 零序III段電流 | 0.1～20.00 | A |
|
25 | 零序III段時間 | 0～50.00 | S |
|
26 | 過電壓控制字 | 0-退出/1-跳閘/2-告警 |
| |
27 | 過電壓電壓 | 10～150.00 | V |
|
28 | 過電壓時間 | 0.05～99.99 | S |
|
29 | 低電壓控制字 | 0-退出/1-跳閘/2-告警 |
| |
30 | 低電壓電壓 | 15～100.00 | V |
|
31 | 低電壓時間 | 0.05～99.99 | S |
|
32 | 零式過壓控制字 | 0-退出/1-跳閘/2-告警 |
| |
33 | 零式過壓電壓 | 1～100.00 | V |
|
34 | 零式過壓時間 | 0.05～99.99 | S |
|
35 | 重合閘控制字 | 0-退出 1-投入 |
| |
36 | 重合閘時間 | 0．01～99.99 | S |
|
37 | 低頻保護控制字 | 0-退出/1-跳閘/2告警 |
| |
38 | 低頻保護頻率 | 43.00～50.00 | HZ |
|
39 | 低頻保護時間 | 0.05～99.99 | S |
|
40 | 低頻閉鎖電流 | 0.10～10.00 | A |
|
41 | PT斷線控制字 | 0-退出/斷線閉鎖/斷線開放 |
| |
以上保護功能中不用功能，只須通過退出相應控制字即可完全退出，不需再專門特殊設置相應功能的定值。
裝置參數一般由廠家到現場設置。
序號 | 定值名稱 | 范圍 | 單位 | 備注 |
1 | RS485通訊地址 | 1～99 |
|
|
2 | 裝置操作口令 | 1～9999 |
|
|
3 | 通訊波特率設置 | 0～19200 |
|
|
4 | PT變比 | 1～1000.0 |
|
|
5 | CT變比 | 1～8000 |
|
|
6 | 開入濾波延時 | 0.001～0.999 | s |
|
7 | 遙控開關脈沖延時 | 0.001～0.999 | s |
|
8 | CT額定電流 | 0：5A/1：1A |
| |
9 | PT接線方式選擇 | 0：Y接線/1：V–V |
| |
10 | 電流接線方式 | 0：三相式/ 1：兩相式 |
| |
11 | 操作電源 | 0：交流/1：直流 |
| |
12 | 控制回路檢測 | 0：退出/1：投入 |
| |
13 | 閉鎖遙控開入 | 0：閉鎖/1：閉鎖 |
| |
14 | 速斷快速保護 | 0：退出/1：投入 |
| |
15 | 跳合位置輸出 | 0：退出/1：投入 |
| |
16 | 備用出口3配置 | 0～65535 |
| |
17 | 備用出口4配置 | 0～65535 | ||
江蘇省南京市江寧區中科路7號
025 5276 8778
025 5276 8778
