一、概述
CCET9661數字式綜合測控裝置采用了先進的32位ARM硬件平臺（支持浮點計算），嵌入式RTOS系統構筑了強大的軟件平臺，完善的自檢功能，故障定位到芯片，裝置無故障指示，即可正常運行，長期免校驗。配備大容量RAM及FLASH，存儲處理龐大的數據，采用雙高速以太網芯片，內置TCP/IP協議，提供快速可靠的通信方式。本裝置集遙測、遙信、遙控功能于一體，適用于各種電壓等級變電站內公共測量量及控制量的采集和控制，是CCET9600變電站自動化系統的配套產品。
主要功能配置如下：
? 同期功能（需配置）
? 最多可達60路交流量采集（需配置）
? 最多可達121路直流采集（直流電壓和直流電流，需配置）
? 最多可達253路開關量采集（需配置）
? 最多可達110路出口（可組合成55個對象，需配置）
本裝置采用標準4U整層機箱，整面板、背插式結構，嵌入式、后接線安裝方式，大大加強了其產品的電氣性能。本裝置由電源插件、CPU插件、交流采集插件（包含同期采集插件和普通交流采集插件）、出口插件（包含同期出口插件和普通出口插件）、開關量插件、直流采集插件（支持直流電壓和直流電流）及MMI模塊等組成。

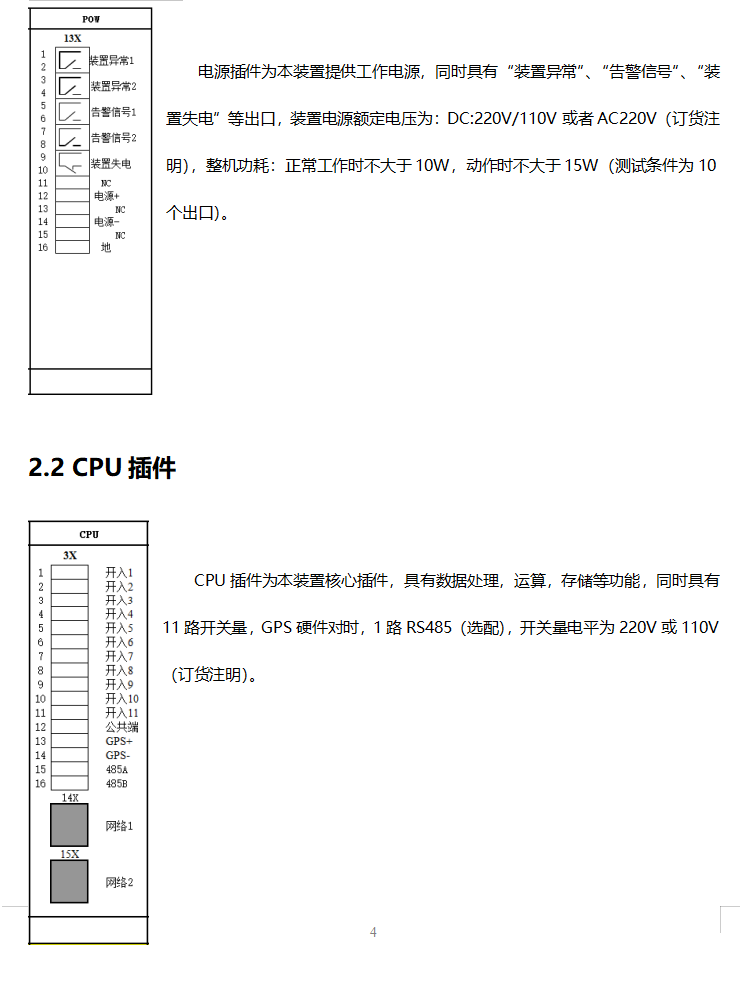

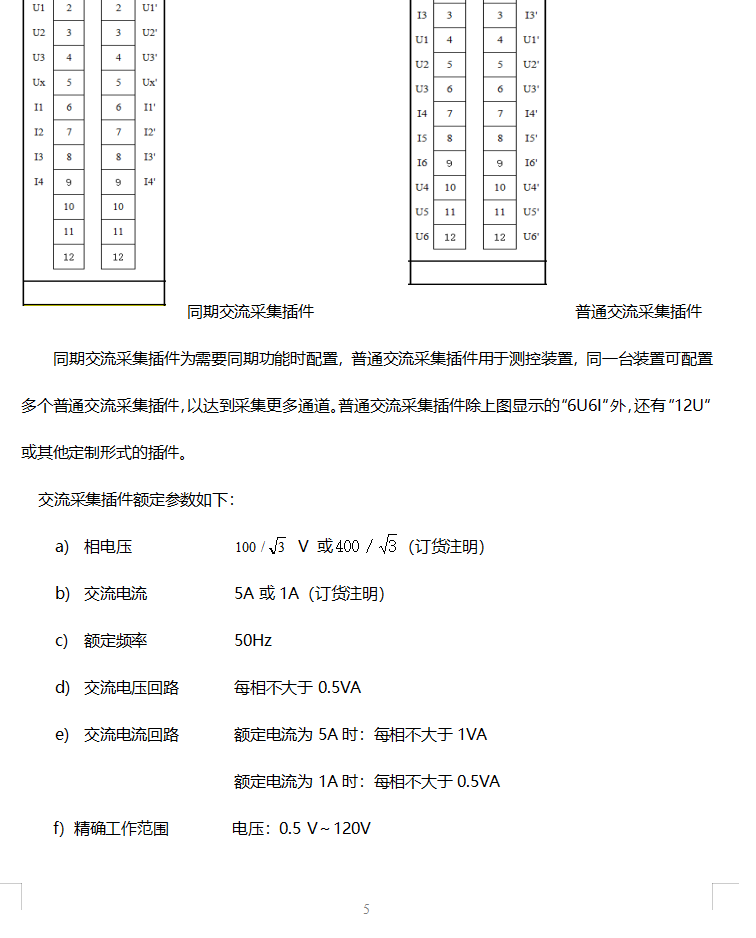

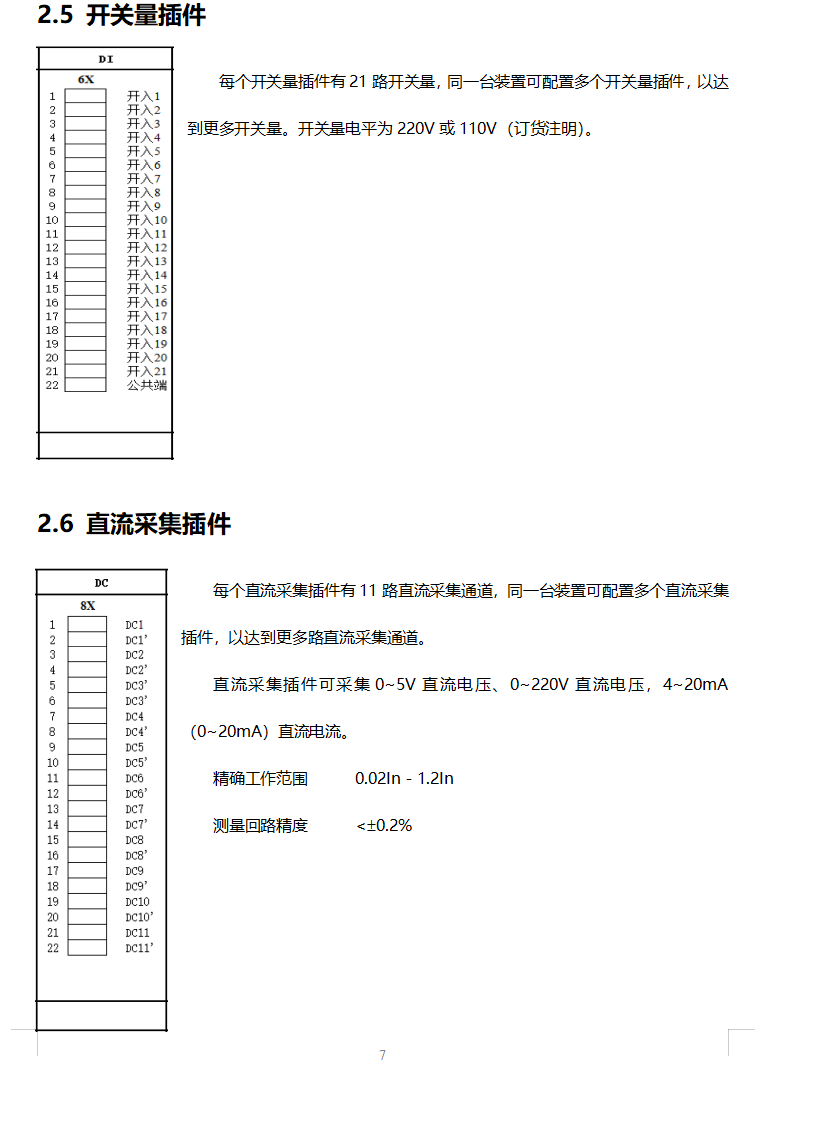

二、插件說明
三、整定值清單及說明
3.1 CPU插件(帶同期功能)
序號 | 定值名稱 | 范圍 | 單位 | 備注 |
1 | 控制字1 | 0000～FFFF | 無 |
|
2 | 控制字2 | 0000～FFFF | 無 |
|
3 | 同期合閘脈寬 | 0.05～9999 | S |
|
4 | 同期復歸時間 | 10～9999 | S |
|
5 | 合環角 | 0～40 | ° |
|
6 | 允許頻差 | 0～5 | Hz |
|
7 | 頻差加速閉鎖 | 0.1～10 | Hz/S |
|
8 | 允許壓差 | 1～20 | V |
|
9 | 相差補償值 | 0～330 | ° |
|
10 | 開關合閘時間 | 0.01～10 | S |
|
3.2 普通交流采集插件
序號 | 定值名稱 | 范圍 | 單位 | 備注 |
1 | 5A/1A選擇 | 0000～FFFF | 無 | 見說明1 |
說明1：bit0位有效，0表示CT為5A，1表示CT為1A，例如CT為1A，此定值設置為0001；
3.3 普通出口插件
序號 | 定值名稱 | 范圍 | 單位 | 備注 |
1 | 出口1展寬T | 0.001～999.9 | S |
|
2 | 出口2展寬T | 0.001～999.9 | S |
|
3 | 出口3展寬T | 0.001～999.9 | S |
|
4 | 出口4展寬T | 0.001～999.9 | S |
|
5 | 出口5展寬T | 0.001～999.9 | S |
|
6 | 出口6展寬T | 0.001～999.9 | S |
|
7 | 出口7展寬T | 0.001～999.9 | S |
|
8 | 出口8展寬T | 0.001～999.9 | S |
|
9 | 出口9展寬T | 0.001～999.9 | S |
|
10 | 出口10展寬T | 0.001～999.9 | S |
|
3.4 開關量插件
序號 | 定值名稱 | 范圍 | 單位 | 備注 |
1 | 開入1濾波T | 0.001～9.999 | S |
|
2 | 開入2濾波T | 0.001～9.999 | S |
|
3 | 開入3濾波T | 0.001～9.999 | S |
|
4 | 開入4濾波T | 0.001～9.999 | S |
|
5 | 開入5濾波T | 0.001～9.999 | S |
|
6 | 開入6濾波T | 0.001～9.999 | S |
|
7 | 開入7濾波T | 0.001～9.999 | S |
|
8 | 開入8濾波T | 0.001～9.999 | S |
|
9 | 開入9濾波T | 0.001～9.999 | S |
|
10 | 開入10濾波T | 0.001～9.999 | S |
|
11 | 開入11濾波T | 0.001～9.999 | S |
|
12 | 開入12濾波T | 0.001～9.999 | S |
|
13 | 開入13濾波T | 0.001～9.999 | S |
|
14 | 開入14濾波T | 0.001～9.999 | S |
|
15 | 開入15濾波T | 0.001～9.999 | S |
|
16 | 開入16濾波T | 0.001～9.999 | S |
|
17 | 開入17濾波T | 0.001～9.999 | S |
|
18 | 開入18濾波T | 0.001～9.999 | S |
|
19 | 開入19濾波T | 0.001～9.999 | S |
|
20 | 開入20濾波T | 0.001～9.999 | S |
|
21 | 開入21濾波T | 0.001～9.999 | S |
