CCET-9613數字式線路光纖差動保護裝置是以光纖電流差動保護、電流、電壓保護及三相重合閘為基本配置的成套線路保護裝置。適用于110KV以下電壓等級的非直接接地系統或經電阻接地系統中的方向線路保護及測控，可在開關柜就地安裝，也可組屏安裝于控制室。
? 相電流差動保護
? 二段式相間電流保護元件
? 二段式零序電流保護元件
? 方向閉鎖元件
? 低電壓閉鎖元件
? 重合閘元件
? 合閘加速保護元件（前加速、后加速）
? 過負荷元件
? 低周元件
? 低壓元件
? PT斷線檢測元件
? CT斷線檢測元件
2.1.1額定直流電壓： 220V或110V（訂貨注明）
2.1.2 額定交流數據：
a) 相電壓
V
b) 線路抽取電壓 100 V 或
V
c) 交流電流 5A或1A（訂貨注明）
d) 額定頻率 50Hz
2.1.3 功率消耗：
a) 直流回路 正常工作時：不大于10W
動作時： 不大于15W
b) 交流電壓回路 每相不大于0.5VA
c) 交流電流回路 額定電流為5A時：每相不大于1VA
額定電流為1A時：每相不大于0.5VA
2.1.4 狀態量電平： 220V或110V（訂貨注明）
2.2.1采樣回路精確工作范圍
電壓：0.5 V～120V
電流：0.08In－20In
2.2.2接點容量
信號回路接點載流容量 400VA
信號回路接點斷弧容量 60VA
2.2.3跳合閘電流
本裝置跳合閘電流采用自適應模式，無需選擇。
2.2.4各類元件精度
電流元件： <±3%
電壓元件： <±3%
檢同期角度： <±1°
時間元件： 0s-1s時，誤差不超過25ms；
1s以上時，誤差不超過<±2.5％；
頻率偏差： <±0.02Hz
滑差定值： <±5%
2.2.5整組動作時間(包括繼電器固有時間)
速動段的固有動作時間：1.2倍整定值時測量，不大于30ms
2.2.6 暫態超越 不大于5%
2.2.7光纖規格：
波長：1.310μm
傳輸模的數量：單模
纖芯材料：石英
光纖接口類型：FC
2.2.7 模擬量測量回路精度
裝設專用測量子模件的測控裝置：
電流、電壓：0.2級
功率、電度：0.5級
2.3.1絕緣電阻
裝置的帶電部分和非帶電部分及外殼之間以及電氣上無聯系的各電路之間用開路電壓500V的兆歐表測量其絕緣電阻值，正常試驗大氣條件下，各等級的各回路絕緣電阻不小于100MΩ。
2.3.2介質強度
在正常試驗大氣條件下，裝置能承受頻率為50Hz，電壓2000V歷時1分鐘的工頻耐壓試驗而無擊穿閃絡及元件損壞現象。試驗過程中，任一被試回路施加電壓時其余回路等電位互聯接地。
2.3.3沖擊電壓
在正常試驗大氣條件下，裝置的電源輸入回路、交流輸入回路、輸出觸點回路對地，以及回路之間，能承受1.2/50μs的標準雷電波的短時沖擊電壓試驗，開路試驗電壓5kV。
2.3.4耐濕熱性能
裝置能承受GB7261第21章規定的濕熱試驗。最高試驗溫度+40℃、最大濕度95％，試驗時間為48小時，每一周期歷時24小時的交變濕熱試驗，在試驗結束前2小時內根據2.3.1的要求，測量各導電電路對外露非帶電金屬部分及外殼之間、電氣上不聯系的各回路之間的絕緣電阻不小于1.5MΩ，介質耐壓強度不低于2.3.2規定的介質強度試驗電壓幅值的75％。
2.4.1靜電放電抗干擾度
通過GB/T 17626.2－1998標準、靜電放電抗干擾4級試驗。
2.4.2射頻電磁場輻射抗干擾度
通過GB/T 17626.3－1998標準、射頻電磁場輻射抗干擾度3級試驗。
2.4.3電快速瞬變脈沖群抗擾度
通過GB/T 17626.4－1998標準、電快速瞬變脈沖群抗擾度4級試驗。
2.4.4浪涌（沖擊）抗擾度
通過GB/T 17626.5－1999標準、浪涌（沖擊）抗擾度3級試驗。
2.4.5射頻場感應的傳導騷擾度
通過GB/T 17626.6－1998標準、射頻場感應的傳導騷擾度3級試驗
2.4.6工頻磁場抗擾度
通過GB/T 17626.8－1998標準、工頻磁場抗擾度5級試驗
2.4.7脈沖磁場抗擾度
通過GB/T 17626.9－1998標準、脈沖磁場抗擾度5級試驗。
2.4.8阻尼振蕩磁場抗擾度
通過GB/T 17626.10－1998標準、阻尼振蕩磁場抗擾度5級試驗。
2.4.9振蕩波抗擾度
通過GB/T 17626.12－1998標準、振蕩波抗擾度4級試驗。
2.5.1振動
裝置能承受GB7261中16.3規定的嚴酷等級為I級的振動耐久能力試驗。
2.5.2沖擊
裝置能承受GB7261中17.5規定的嚴酷等級為I級的沖擊耐久能力試驗。
2.5.3碰撞
裝置能承受GB7261第18章規定的嚴酷等級為I級的沖擊耐久能力試驗。
2.6.3環境溫度：
工作：-10℃～+55℃。
貯存：-25℃～+85℃,在極限值下不施加激勵量,裝置不出現不可逆的變化,溫度恢復后,裝置能正常工作。
a) 相對濕度：
最濕月的月平均最大相對濕度為90%,同時該月的月平均最低溫度為25 ℃且表面無凝露。最高溫度為+40℃時,平均最大相對濕度不超過50%。
b) 大氣壓力：
86～106kPa（相對海拔高度2km以下）
3.1.1本裝置的相間方向元件采用90°接線方式，按相起動，各相電流元件僅受表3-1中所示相應方向元件的控制。為消除死區，方向元件帶有記憶功能。
相間方向元件 | I | U |
A | IA | UBC |
B | IB | UCA |
C | IC | UAB |
表3-1 方向元件的對應關系
本裝置Arg(I/U)=-30°～90°，邊緣稍有模糊，誤差<±5°。
3.1.2 本裝置的零序方向元件動作區為Arg(3U0/3I0)=-180°～-120°及120°～180°，3U0為自產，外部3I0端子接線不需倒向。邊緣誤差角度<±5°

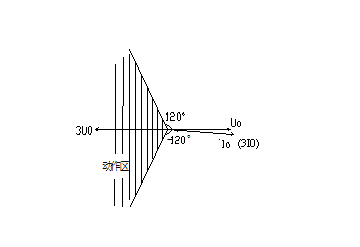

圖3-2 零序方向元件動作區域
低電壓元件在三個線電壓中的任意一個低于低電壓定值時動作，開放被閉鎖保護元件。利用此元件，可以保證裝置在電機反充電等非故障情況下不出現誤動作。
裝置實時計算并進行二段過流判別，各段判別邏輯一致，其動作條件如下：
1) IF>Idn；Idn為n段電流定值，IF為相電流
2) T>Tdn ；Tdn 為n段延時定值
3) 相應于過流相的方向條件及低電壓條件滿足（若需要）

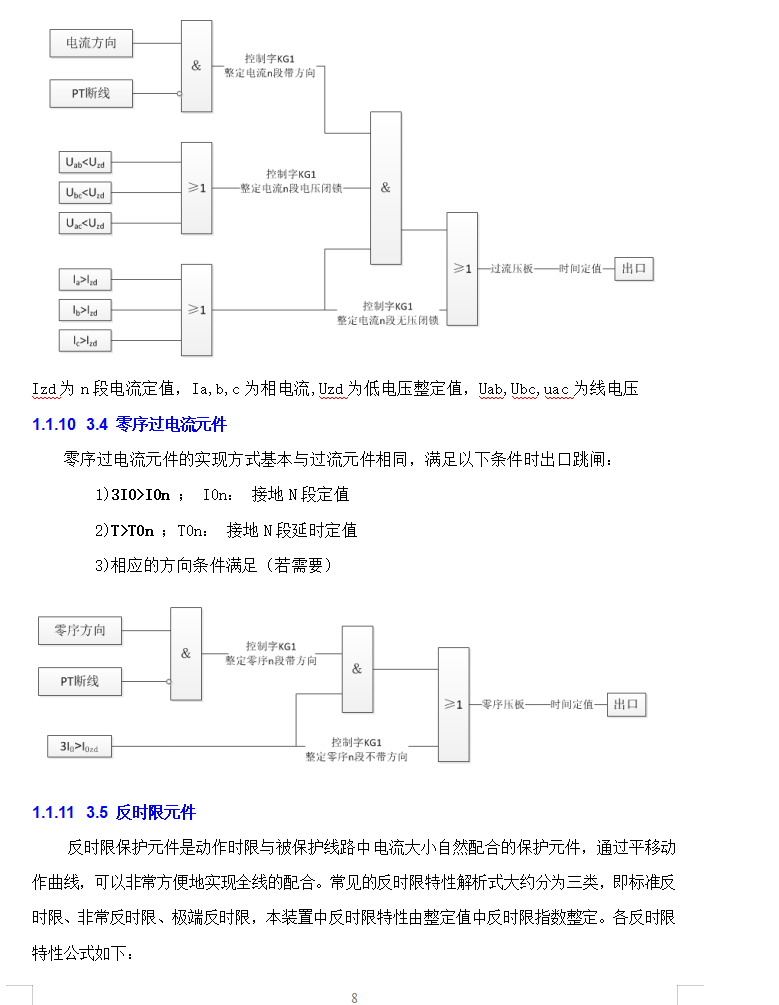

時限功能投退壓板。

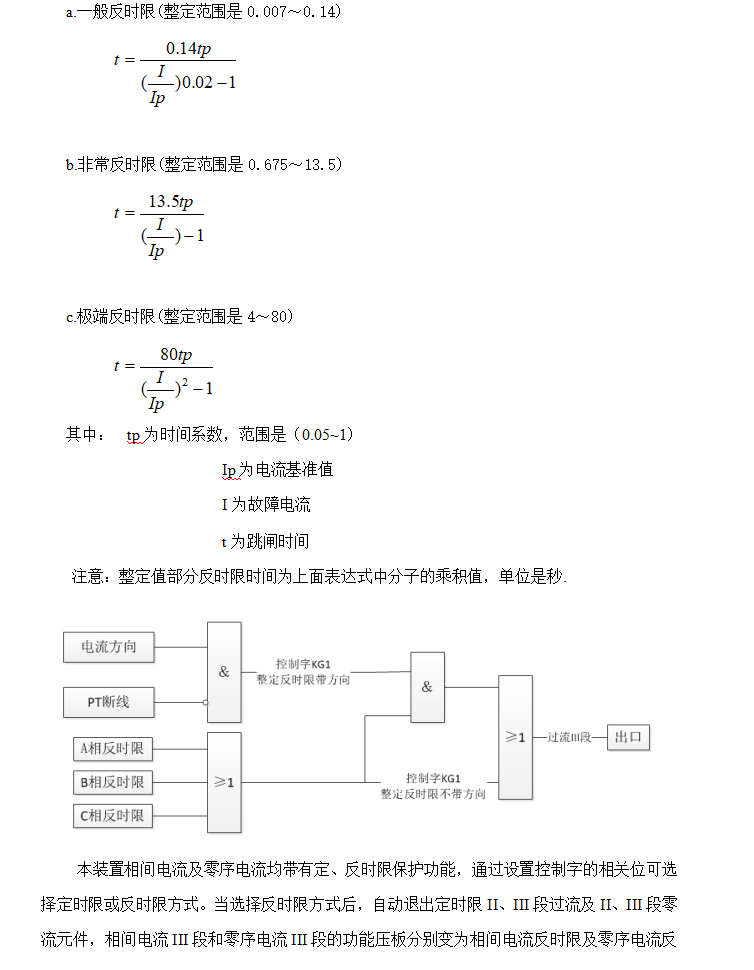

本裝置的加速回路包括手合加速及保護加速兩種，加速功能設置了獨立的投退壓板。
本裝置的手合加速回路不需由外部手動合閘把手的觸點來起動，此舉主要是考慮到目前許多變電站采用綜合自動化系統后，已取消了控制屏，在現場不再安裝手動操作把手，或僅安裝簡易的操作把手。本裝置的不對應啟動重合閘回路也作了同樣的考慮，祥見后述。
手合加速回路的啟動條件為：
a) 斷路器在分閘位置的時間超過30秒
b) 斷路器由分閘變?yōu)楹祥l，加速允許時間擴展3秒
保護加速分為前加速或重合后加速方式，可由控制字選擇其中一種加速方式。
本裝置設置了獨立的過流及零流加速段電流定值及相應的時間定值，與傳統保護相比，此種做法使保護配置更趨靈活。本裝置的過流加速段還可選擇帶低電壓閉鎖，但所有加速段均不考慮方向閉鎖。
3.7.1 啟動回路
a) 保護跳閘啟動
b) 開關位置不對應啟動
3.7.2 閉鎖條件
斷路器合位時重合充電時間為15秒；充電過程中重合綠燈發閃光，充電滿后發常綠光，不再閃爍。本系列的裝置設置的重合閘“放電”條件有：
a)控制回路斷線后，重合閘延時10秒自動“放電”
b)彈簧未儲能端子高電位，重合閘延時2秒自動“放電”
c)閉鎖重合閘端子高電位，重合閘立即“放電”
3.7.3 重合閘檢同期
重合閘可以經檢同期判別，檢同期方式及同期電壓相別選擇同重合閘，可參見整定值。
利用這一元件，可以實現分散式的頻率控制，當系統頻率低于整定頻率時，此元件就能自動判定是否切除負荷。
低頻減載功能邏輯中設有一個滑差閉鎖元件以區分故障情況、電機反充電和真正的有功缺額。
考慮低頻減載功能只在穩態時作用，故取AB相間電壓進行計算，試驗時仍需加三相平衡電壓。當此電壓（UAB）低于閉鎖頻率計算電壓時，低周減載元件將自動退出。
綜上所述，低頻減載元件的判據為：
1) 三相平衡電壓，且Uab>VBF
2) df/dt<F/T
3) f<F
4) T>TF
5) 本線路有載，負荷電流>0.1In
利用這一元件，可以實現低壓控制，當系統電壓低于整定電壓時，此元件就能自動判定是否切除負荷。
低壓解列元件的判據為： (本功能通過控制字實現投退)
1) 三相平衡電壓，U相<VDY
2)dV/dt<V/T
3)T>Tudy
4)負序線電壓<5V
5) 本線路有載(負荷電流>0.1In)

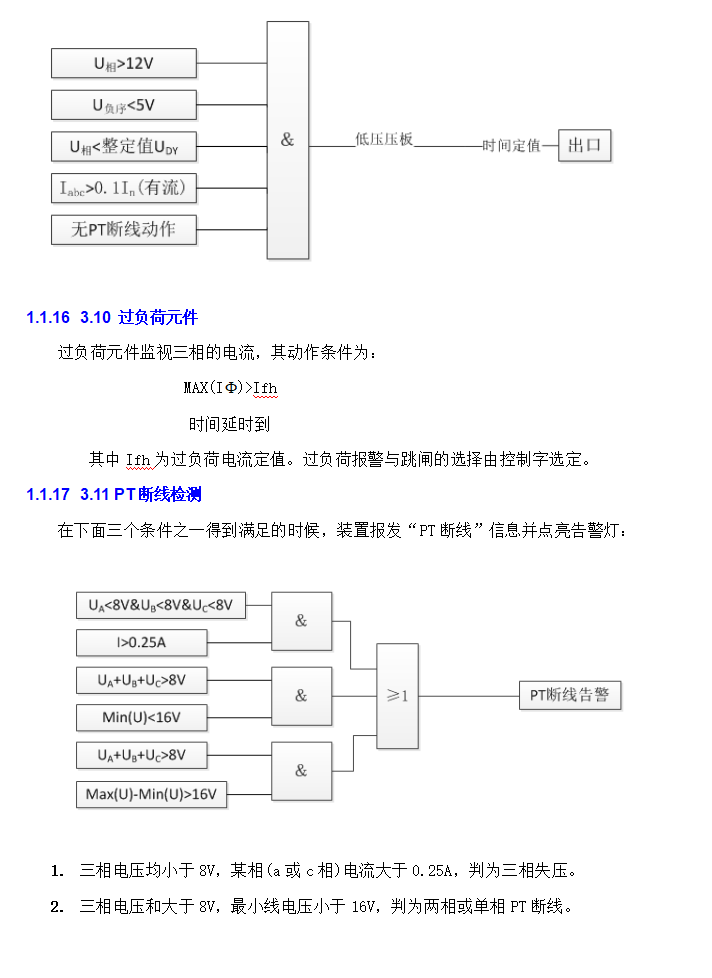

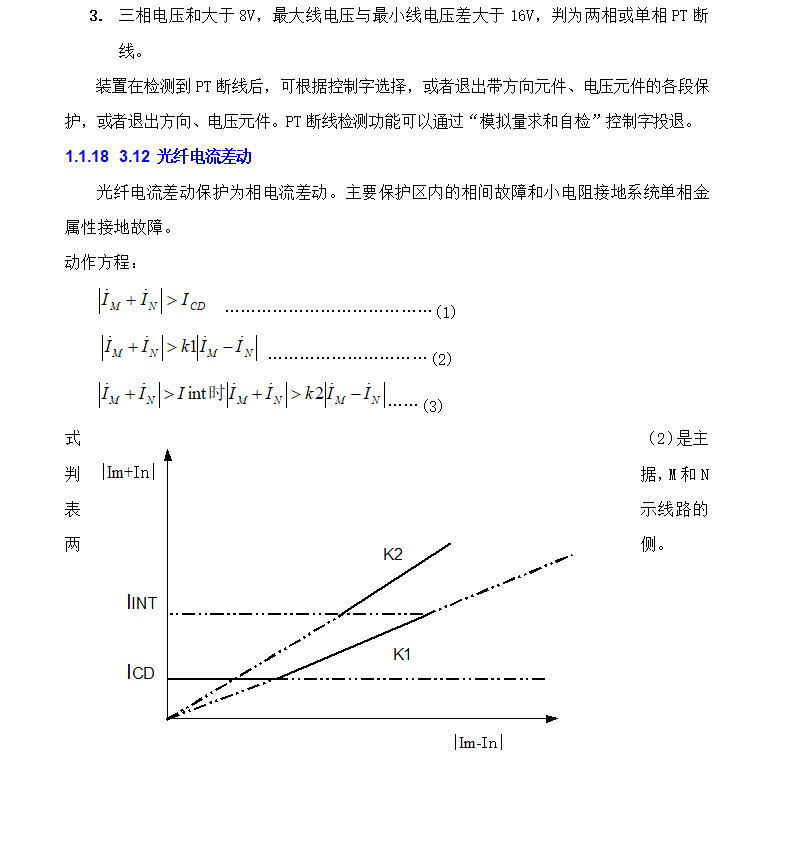

圖4—2比例差動示意圖
K1，K2為比例制動系數，分別為0.5和0.7，ICD初始動作電流，即差動電流定值。IINT為拐點電流，為4倍的額定電流。
本裝置帶有差流越線告警功能，當差流大于0.5倍差動電流定值時，延時2S告警。
本裝置帶有CT斷線閉鎖功能，CT斷線（按相）需同時滿足如下條件：
1）差流大于0.5倍差動電流定值
2）本側無流，對側電流小于6A
本裝置帶有二次諧波制動功能，當二次諧波大于基波20%，閉鎖差動保護：
兩側采樣同步使用軟件同步方法。

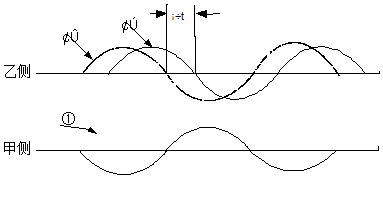

圖4-2-3 同步示意圖
如上圖，曲線①為甲側電流波形，曲線②為甲側感受到的乙側的電流波形，曲線③為乙側實際的電流波形，△t為數據傳輸延時。對差動保護而言，采用曲線①和曲線②的比較是不正確的，差動判據只能適用于曲線①和曲線③。因此當甲側感受到乙側電流曲線曲線②時，必須將其根據傳輸延時進行移相，得到曲線③。以下介紹這種數據對時過程。
(1) 發送的數據為富氏算法計算得出的電流向量Ic+jIs。
(2) 數據根據采樣時刻的對齊過程
圖4-2-4數據發送接收及數據同步流程示意
圖中，甲為本側，乙為對側。設數據發送周期為T, M1、M2、N1、N2為兩側發送數據時刻的序號（Tm1-Tm2=n*T，Tn1-Tn2=n*T）。t1、t2分別為兩側收到對側數據時本側量與最近一次數據發送時的時間差，對側傳至本側上次序號M1和對側上次t1,本側最新一組數據的序號為M2，收到對側數據時刻距本側最近一次數據發送時刻的時間間隔t2，假定兩側發往對側的延時相等。則可求得Ta=[T（M2-M1+1）+t2-t1]/2。Ta正是乙方N2數據對應甲方的時間，但甲方的數據采樣時刻在Tb時刻(序號為S)，兩側時差（Ta-Tb）所對應的角度為△θ。所謂同步調整就是將對側N2序號的Ic+jIs向前移△θ角度。使之與Tb時刻的本側數據對齊，同步完成之后，可利用上述差動判據判定故障。
(3) 通信中斷后的再同步
從以上同步方法可知，如果通信中斷，數據同步只需要3個點，而不需要用額外數據來調整算法和過程,這種同步方法有其獨到的優點。
序號 | 定值名稱 | 范圍 | 單位 | 備注 |
1 | 控制字一 | 0000～FFFF | 無 | 參見控制字說明 |
2 | 控制字二 | 0000～FFFF | 無 | 參見控制字說明 |
3 | CT變比補償系數 | 0.025～40 | 無 | 補償兩側TA變比不一致 |
4 | 差動電流定值 | 0.2～40 | A |
|
5 | 電流Ⅱ段定值 | 0.2～100.0 | A |
|
6 | 電流Ⅲ段定值 | 0.2～100.0 | A |
|
7 | 電流Ⅱ段時間 | 0.1～20.00 | S |
|
8 | 電流Ⅲ段時間 | 0.1～20.00 | S |
|
9 | 零序Ⅱ段定值 | 0.1～20.0 | A |
|
10 | 零序Ⅲ段定值 | 0.1～20.0 | A |
|
11 | 零序Ⅱ段時間 | 0.1～20.00 | S |
|
12 | 零序Ⅲ段時間 | 0.1～20.00 | S |
|
13 | 電流加速段定值 | 0.2～100.0 | A |
|
14 | 電流加速段時間 | 0.0～5.00 | S |
|
15 | 零序加速段定值 | 0.1～20.0 | A |
|
16 | 零序加速段時間 | 0～5.00 | S |
|
17 | 復壓閉鎖電壓 | 1.0～120.0 | V |
|
18 | 電流反時限基準 | 0.2～100.0 | A |
|
19 | 電流反時限時間 | 0.005～127 | S |
|
20 | 零序反時限基準 | 0.1～20.0 | A |
|
21 | 零序反時限時間 | 0.005～127 | S |
|
22 | 反時限指數 | 0.01～10.0 | 無 | 置0.02，1，或2 |
23 | 過負荷電流 | 0.5～10.0 | A |
|
24 | 過負荷告警時間 | 6～9000 | S |
|
25 | 過負荷跳閘時間 | 6～9000 | S |
|
26 | 重合閘檢同期定值 | 10～50 | 度 |
|
27 | 重合閘時間 | 0.2～20.0 | S |
|
28 | 低周元件頻率 | 45.0～49.5 | Hz |
|
29 | 低周元件時間 | 0.1～20.0 | S |
|
30 | 低周閉鎖電壓 | 10～120 | V |
|
31 | 低周閉鎖滑差 | 0.5～20.0 | Hz/S |
|
32 | 低壓解列電壓 | 20.0～60.0 | V |
|
33 | 低壓解列時間 | 0.1～20.0 | S |
|
34 | 低壓閉鎖滑差 | 10.0～60.0 | V/S |
|
控制字1定義：
位 | 置1時的含義 | 置0時的含義 |
15 | CT額定電流1A | CT額定電流5A |
14 | 備用 | 備用 |
13 | 備用 | 備用 |
12 | 備用 | 備用 |
11 | 開關偷跳重合 | 開關偷跳不重合 |
10 | PTDX相關段退出（PT斷線時帶方向或電壓閉鎖的保護段退出運行） | PTDX相關元件退出（PT斷線時帶方向或電壓閉鎖的保護段僅退出方向及電壓） |
9 | 選擇前加速方式 | 選擇后加速方式 |
8 | 零序反時限帶方向 | 零序反時限不帶方向 |
7 | 電流反時限帶方向 | 電流反時限不帶方向 |
6 | 零序Ⅲ段帶方向 | 零序Ⅲ段不帶方向 |
5 | 零序Ⅱ段帶方向 | 零序Ⅱ段不帶方向 |
4 | 電流加速段經電壓閉鎖 | 電流加速段不經電壓閉鎖 |
3 | 電流Ⅲ段經電壓閉鎖 | 電流Ⅲ段不經電壓閉鎖 |
2 | 電流Ⅱ段經電壓閉鎖 | 電流Ⅱ段不經電壓閉鎖 |
1 | 電流Ⅲ段帶方向 | 電流Ⅲ段不帶方向 |
0 | 電流Ⅱ段帶方向 | 電流Ⅱ段不帶方向 |
控制字2定義：
位 | 置1時的含義 | 置0時的含義 | |
13~15 | 備用 | 備用 | |
12 | 對側CT極性取反 | 對側CT極性不取反 | |
11 | PTDX檢測退出 | PTDX檢測投入 | |
10 | 控制回路斷線退出 | 控制回路斷線投入 | |
9 | 兩項式CT | 三項式CT | |
8 | 二次諧波閉鎖退出 | 二次諧波閉鎖投入 | |
7 | CT斷線閉鎖退出 | CT斷線閉鎖投入 | |
6 | 功率接入為線電壓 | 功率接入為相電壓 | |
5 | 功率采用兩表法 | 功率采用三表法 | |
4 | 同期電壓(Ux)相別選擇 | ||
3 | |||
2 | |||
1 | 重合閘同期方式選擇 | ||
0 | |||
重合閘檢同期方式選擇說明：
位1 | 位0 | 重合閘同期方式 |
0 | 0 | 非同期方式 |
0 | 1 | 檢同期方式 |
1 | 0 | 檢無壓方式 |
1 | 1 | 檢同期及無壓方式 |
同期電壓(Ux)選擇說明：
位4 | 位3 | 位2 | 檢同期方式 |
0 | 0 | 0 | 同期電壓選擇UA相 |
0 | 0 | 1 | 同期電壓選擇UB相 |
0 | 1 | 0 | 同期電壓選擇UC相 |
0 | 1 | 1 | 同期電壓選擇UAB相 |
1 | 0 | 0 | 同期電壓選擇UBC相 |
1 | 0 | 1 | 同期電壓選擇UCA相 |
壓板定義：
序號 | 壓板名稱 | 壓板選項 |
1 | 電流差動 | 投入/退出 |
2 | 電流Ⅱ段 | 投入/退出 |
3 | 電流Ⅲ段 | 投入/退出 |
4 | 零序Ⅱ段 | 投入/退出 |
5 | 零序Ⅲ段 | 投入/退出 |
6 | 電流加速段 | 投入/退出 |
7 | 零序加速段 | 投入/退出 |
8 | 電流反時限 | 投入/退出 |
9 | 零序反時限 | 投入/退出 |
10 | 過負荷告警 | 投入/退出 |
11 | 過負荷跳閘 | 投入/退出 |
12 | 重合閘 | 投入/退出 |
13 | 低周解列 | 投入/退出 |
14 | 低壓解列 | 投入/退出 |
CCET-9613保護告警事件信息一覽表
事件名稱 | 通信代碼 | 備注 |
裝置上電 | 01H |
|
RAM錯誤 | 02H |
|
ROM錯誤 | 03H |
|
AD錯誤 | 04H |
|
定值無效 | 05H |
|
參數無效 | 06H |
|
開出異常 | 07H |
|
網絡1異常 | 08H |
|
網絡2異常 | 09H |
|
保護啟動 | 0AH |
|
過流I段 | 0BH |
|
過流Ⅱ段 | 0CH |
|
過流Ⅲ段 | 0DH |
|
零序I段 | 0EH |
|
零序Ⅱ段 | 0FH |
|
零序Ⅲ段 | 10H |
|
重合閘 | 11H |
|
低周 | 12H |
|
過負荷 | 13H |
|
電流加速段 | 14H |
|
零序加速段 | 15H |
|
電流反時限 | 16H |
|
零序反時限 | 17H |
|
低壓 | 18H |
|
電流差動 | 19H |
|
CT斷線 | 1AH |
|
PT斷線 | 1BH |
|
控制回路斷線 | 1CH |
|
跳閘失敗 | 1DH |
|
合閘失敗 | 1EH |
|
差流越限 | 1FH |
|
光纖通道異常 | 20H |
|
遙控跳閘出口 | 21H |
|
遙控合閘出口 | 22H |
|
遙控備用出口1 | 23H |
|
遙控備用出口2 | 24H |
|
未知事件 | 25H |
|
CCET-9613保護遙測量信息一覽表
遙測量名稱 | 通信代碼 | 備注 |
Ua | 01H |
|
Ub | 02H |
|
Uc | 03H |
|
Ia | 04H |
|
Ib | 05H |
|
Ic | 06H |
|
P | 07H |
|
Q | 08H |
|
COSΦ | 09H |
|
F | 0AH |
|
CCET-9613保護遙信量信息一覽表
遙信量名稱 | 通信代碼 | 備注 |
彈簧未儲能 | 01H |
|
開入2 | 02H |
|
開入3 | 03H |
|
開入4 | 04H |
|
閉鎖重合閘 | 05H |
|
遠方位置 | 06H |
|
開入7 | 07H |
|
開入8 | 08H |
|
開入9 | 09H |
|
開入10 | 0AH |
|
開入11 | 0BH |
|
開入12 | 0CH |
|
HWJ | 0EH |
|
TWJ | 0FH |
|
事故總 | 10H |
|
告警總 | 11H |
|
GPS | 12H |
|
開出反饋 | 13H |
