石化、煤炭、冶金、建材等大中型工業企業， 由于外部電網或內部供電網絡故障或異常而造成非正常停電、 電壓大幅波動或短時斷電（俗稱“晃電” ） 的情況屢見不鮮。 由于冶金、 石化企業工藝流程的特殊性， 供電的中斷或異常往往會造成設備停運或空轉、工藝流程中斷或廢品產生， 有時甚至造成生產設備的報廢等嚴重后果。
為了解決此問題，保證生產過程的連續性，我司在消化吸收國內外同類產品先進經驗的基礎上研制的基于32位ARM Cortex-M4技術的新一代工業企業電源快速切換裝置。
本司的電源無擾動快速切換裝置融合了自動同捕技術、快速切換技術、涌流抑制技術及負荷在線監控技術，確保實現電氣系統無擾動切換，這樣很多工業企業的電動機電源接觸器也不再會有因備用電源投入過慢而出現所謂“晃電”的問題，電動機就不會自動跳閘，從根本上提高工業企業供電的可靠性。
n 采用全漢化5寸854*480分辨率16.7M彩色IPS液晶顯示，人機界面清晰易懂，操作整定極為方便
n 采用32位ARM Cortex-M4內核，配備高精度的A/D芯片，使得裝置性能穩定、運算速度快、精度高；
n 完整的異常記錄、事件記錄、操作記錄，所有信息掉電保持；
n 支持16條故障錄波記錄功能，方便故障原因分析；
n 完善的自診斷和監視功能，對故障可具體定位，方便調試；
n 完善的軟硬件看門狗，保證裝置可靠運行；
n 完善的在線運行狀態監視功能；
n 先進的母線電壓自動頻率跟蹤技術和精確的計算方法，確保幅值、頻率及相位測量結果的有效性和準確性。實時的同期捕捉功能結合母線電壓實際參數，保證同期合閘安全、準確、可靠。
n 具有手動起動、事故起動、失壓起動、誤跳起動等多種起動方式；具有并聯切換、同時切換、串聯切換等多種切換方式；具有快速切換、同期捕捉切換、殘壓切換、長延時切換等多種實現方式。
n 高精度的時鐘芯片；
n 配備高速以太網通信接口和1路RS485接口；
n 高等級、高品質保證的元器件選用，采用多層板技術和SMT工藝； 高抗干擾性，通過10項電磁兼容認證（快速瞬變、靜電放電、浪涌抗干擾等）。
序號 | 主要參數 | 功能 | 應用 |
1 | 工作電源 | 電源 | AC/DC85～265V(AC工頻：50Hz） |
功耗 | 正常運行≤10W；裝置動≤15W | ||
2 | 電流輸入 | 額定值In | 5A（1A訂貨注明） |
測量范圍 | 0.02 | ||
功耗 | 不大于0.5VA | ||
3 | 電壓輸入 | 額定值Un | 100V（380V訂貨注明） |
測量范圍 | 0.5V～120V | ||
功耗 | 不大于0.5VA | ||
4 | 頻率采集 | 測量范圍 | 0.9Fn～1.1Fn |
頻差計算 | 0.3Hz/s～10Hz/s | ||
4 | 定值精度 | 電流電壓精度 | ≤±2%； |
時間精度 | ≤40ms； | ||
頻率精度 | ≤0.01Hz | ||
角度精度 | ≤0.2° | ||
切換時間精度 | ≤10ms＋開關時間+用戶整定延時 | ||
5 | 測量精度 | 電流電壓精度 | ≤±0.2% |
SOE分辨率 | ≤2ms | ||
7 | 開關量輸入 | 通道數 | 21路 |
輸入方式 | 空接點 | ||
開關量電壓 | AC/DC220V | ||
8 | 繼電器輸出 | 通道數 | 16路 |
工作電壓 | AC250V/8A | ||
額定容量 | 1250VA | ||
動作壽命 | 100,000次 | ||
隔離方式 | 光電隔離，隔離電壓2500V | ||
9 | 485通訊 | 通訊接口 | RS485標配1路 |
隔離類型 | 光電隔離，帶防雷功能 | ||
波特率 | 1200bps～9600bps | ||
通訊規約 | Modbus | ||
10 | 以太網 | 網絡參數 | 兩路以太網，10M/100M自適應，IEC60870-5-103 |
11 | B碼對時 | 通訊接口 | 1路對時接口（選配功能默認不帶該功能，訂貨時需注明） |
序號 | 主要參數 | 應用 |
1 | 正常工作溫度 | -10℃～+55℃ |
2 | 存儲溫度 | -25℃～+70℃ |
3 | 相對濕度 | 5％～95％ |
4 | 大氣壓力 | 60kPa～106kPa |
5 | 防護等級 | IP50 |
n 絕緣電阻
裝置的帶電部分和非帶電部分及外殼之間以及電氣上無聯系的各電路之間用開路電壓500V的兆歐表測量其絕緣電阻值，正常試驗大氣條件下，各等級的各回路絕緣電阻不小于100MΩ。
n 介質強度
在正常試驗大氣條件下，裝置能承受頻率為50Hz，電壓2000V歷時1分鐘的工頻耐壓試驗而無擊穿閃絡及元件損壞現象。試驗過程中，任一被試回路施加電壓時其余回路等電位互聯接地。
n 沖擊電壓
在正常試驗大氣條件下，裝置的電源輸入回路、交流輸入回路、輸出觸點回路對地，以及回路之間，能承受1.2/50μs的標準雷電波的短時沖擊電壓試驗，開路試驗電壓5kV。
| 試 驗 項 目 | 實 驗 依 據 | 試 驗 結 果 |
1 | 輻射電磁場騷擾試驗 | 滿足GB/T 14598.26－2015量度繼電器和保護裝置第26部分電磁兼容驗收準則A類要求。 | 達到性能準則A級，符合實驗依據要求。 |
2 | 快速瞬變干抗試驗 | 滿足GB/T 14598.26－2015量度繼電器和保護裝置第26部分電磁兼容驗收準則B類要求。 | 試驗等級A級，達到性能準則A級，符合試驗依據要求。 |
3 | 1MHz脈沖群干擾試驗 | 滿足GB/T 14598.26－2015量度繼電器和保護裝置第26部分電磁兼容驗收準則B類要求。 | 達到性能準則A級，符合實驗依據要求。 |
4 | 靜電放電試驗 | 滿足GB/T 14598.26－2015量度繼電器和保護裝置第26部分電磁兼容驗收準則B類要求。 | 達到性能準則A級，符合實驗依據要求。 |
5 | 慢速阻尼震蕩波 | 滿足GB/T 14598.26－2015量度繼電器和保護裝置第26部分電磁兼容驗收準則B類要求。 | 達到性能準則A級，符合試驗依據要求。 |
6 | 輻射射頻電磁場 | 滿足GB/T 14598.26－2015量度繼電器和保護裝置第26部分電磁兼容驗收準則A類要求。 | 達到性能準則A級，符合試驗依據要求。 |
7 | 浪涌（沖擊）抗擾度 | 滿足GB/T 14598.26－2015量度繼電器和保護裝置第26部分電磁兼容驗收準則B類要求。 | 達到性能準則A級，符合試驗依據要求。 |
8 | 射頻場感應的傳導騷擾度 | 滿足GB/T 14598.26－2015量度繼電器和保護裝置第26部分電磁兼容驗收準則A類要求。 | 達到性能準則A級，符合試驗依據要求。 |
9 | 工頻磁場抗擾度 | 滿足GB/T 14598.26－2015量度繼電器和保護裝置第26部分電磁兼容驗收準則A類要求。 | 達到性能準則A級，符合試驗依據要求。 |
10 | 脈沖磁場抗擾度 | 滿足GB/T 17626.9－2011電磁兼容試驗和測量技術沖磁場抗擾度試驗驗收準則B類要求。 | 達到性能準則A級，符合試驗依據要求。 |
11 | 直流電源電壓突降和電壓中斷影響 | 滿足GB/T 14598.26－2015量度繼電器和保護裝置第26部分電磁兼容驗收準則A類要求。 | 達到性能準則A級，符合試驗依據要求。 |
12 | 阻尼震蕩磁場 | 滿足GB/T 17626.10－1998電磁兼容試驗和測量技術阻尼震蕩磁場抗擾度試驗驗收準則B類要求。 | 達到性能準則A級，符合試驗依據要求。 |
| 項目 | 實 驗 結 果 |
1 | 振動 | 滿足GB/T 11287-2000中3.2.1規定的振動響應試驗，3.2.2規定的振動耐久試驗， 實驗結果合格。 |
2 | 沖擊 | 滿足GB/T 14537-1993中4.2.1規定的沖擊響應試驗，4.2.2規定的沖擊耐久試驗，實驗結果合格。 |
3 | 碰撞 | 滿足GB/T 14537-1993中4.3規定的沖擊碰撞試驗，試驗結果合格。 |
標 準 號 | 標 準 內 容 |
GB50062-92 | 電力裝置的繼電保護和自動裝置設計規范 |
DL400-91 | 繼電保護和安全自動裝置技術規范 |
GB/T 2423.9-2001 | 恒定濕熱試驗 |
GB/T 11287-2000 | 振動耐久能力試驗 |
GB/T14537－1993 | 沖擊響應試驗 |
GB/T14537-93 | 碰撞試驗 |
GB/T14598.14-1998 | 靜電放電抗擾度試驗 |
GB/T14598.9-2002 | 輻射（射頻）電磁場抗擾度試驗 |
GB/T14598.10-1996 | 快速瞬變脈沖群抗擾度試驗 |
GB/T 17626.9－2011 | 脈沖群抗擾度試驗 |
GB/T 14598.26－2015 | 浪涌抗擾度試驗 |

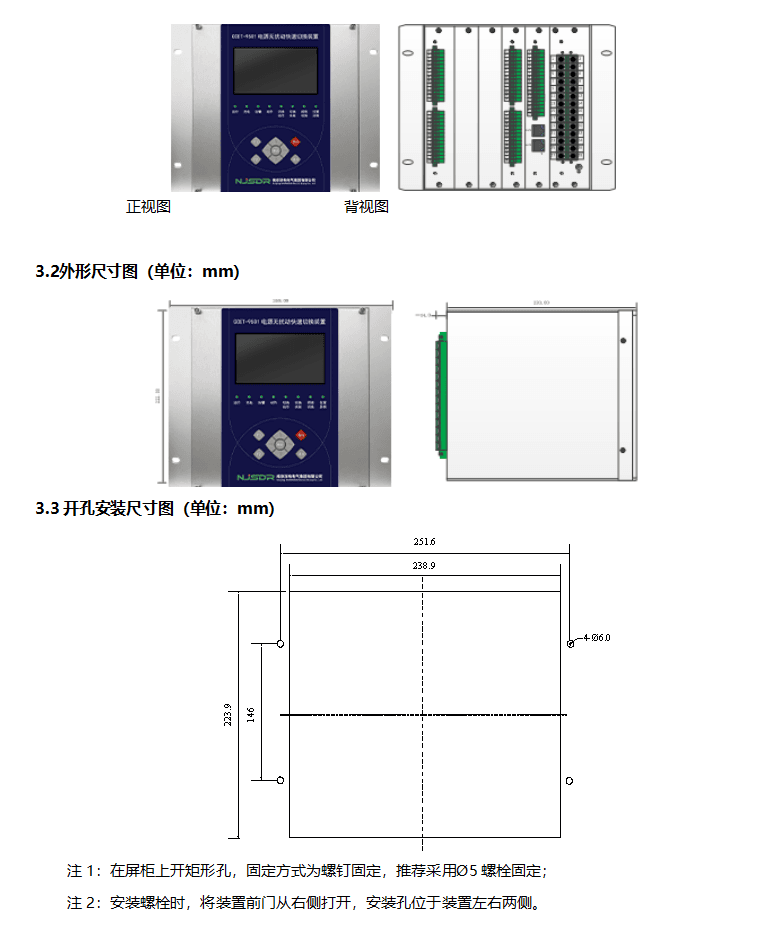

注1：在屏柜上開矩形孔，固定方式為螺釘固定，推薦采用?5螺栓固定；
注2：安裝螺栓時，將裝置前門從右側打開，安裝孔位于裝置左右兩側。
CCET-9501電源無擾動快速切換裝置著重于配電系統的運行設備的電源切換、遙測、遙控等，提供完善的保護測控功能，兼顧不同地區、不同需求用戶要求，最大化做到調試簡單、使用方便、維護工作量小等。
通訊： CCET-9501裝置提供標準的RS485通訊接口和MODBUS通訊協議，方便組網和進行信息傳輸；另配置兩路以太網接口。
遙信、遙測：可上送開關量狀態、保護功能壓板狀態、定值區號及事故告警類遙信。同時配置了保護功能軟壓板的投退，及保護定值的修改、定值區切換。
人機界面： CCET-9501裝置采用全彩液晶顯示器和簡化的操作按鍵作為人機對話手段，菜單內容采用中文形式。
4.1功能配置
功能 | 內容 |
工作方式 | 進線 |
母聯 | |
自適應 | |
啟動方式 | 手動啟動切換 |
保護啟動切換 | |
失壓啟動切換 | |
誤跳啟動切換 | |
無流啟動切換 | |
逆功率啟動切換 | |
切換方式 | 并聯 |
串聯 | |
同時（支持去耦合功能） | |
切換實現方式 | 快速切換 |
同捕切換 | |
殘壓切換 | |
長延時切換 | |
保護 | 母聯兩段過流保護（帶低電壓閉鎖） |
母聯后加速保護 |
注意?。?！
? 以下閉鎖可自復歸閉鎖：
l 開關位置異常閉鎖，進線電流有流，而相應開關為跳位，延時10s報警。
l 后備失電閉鎖，后備電源小于“后備失壓電壓定值”且“后備失電閉鎖”投入，裝置閉鎖。
l 功能未投入閉鎖，“切換總壓板”未投入；啟動方式全未投入；切換方式全未投入；滿足以上任一條件時，裝置閉鎖。
l PT斷線閉鎖，“PT斷線檢測”投入，母線PT斷線時，裝置閉鎖，故障解除閉鎖返回。
? 以下閉鎖需手動復歸閉鎖：
l 保護閉鎖，本側裝設有保護閉鎖接入時，發生保護動作信號用來閉鎖切換，信號解除需手動復歸，閉鎖返回。
l 閉鎖切換，裝置有閉鎖切換開入信號時，裝置閉鎖，信號解除需手動復歸，閉鎖返回。
l 過流切換閉鎖，無本側保護閉鎖接入時，當母線及出線故障時，用于識別區內故障閉鎖切換。當電流為正方向（從進線流向母線）且電流值大于“過流切換閉鎖值”時，裝置閉鎖切換并報警（此功能必須接入進線三相電流）。
l 母聯過流保護閉鎖，母聯過流保護動作時，裝置閉鎖，信號解除需手動復歸，閉鎖返回。
有以上任一情況發生時，裝置閉鎖切換功能，點亮面板“切換閉鎖”燈，同時裝置閉鎖出口閉合。

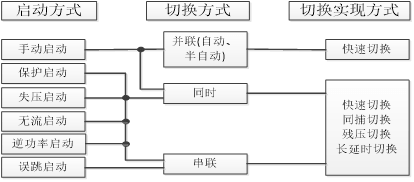

本裝置提供裝置提供手動啟動、保護啟動、失壓啟動、誤跳啟動等多種啟動方式。其中手動啟動支持并聯和同時切換方式，保護啟動、失壓啟動支持串聯和同時切換方式，誤跳啟動支持串聯切換方式。其中串聯和同時切換方式支持快速、同捕、殘壓和長延時四種切換實現方式。具體流程如下：
A、手動啟動
手動啟動方式主要用于系統倒閘、進線檢修以及故障后進線恢復，由手動按鈕通過開入量觸發切換功能。

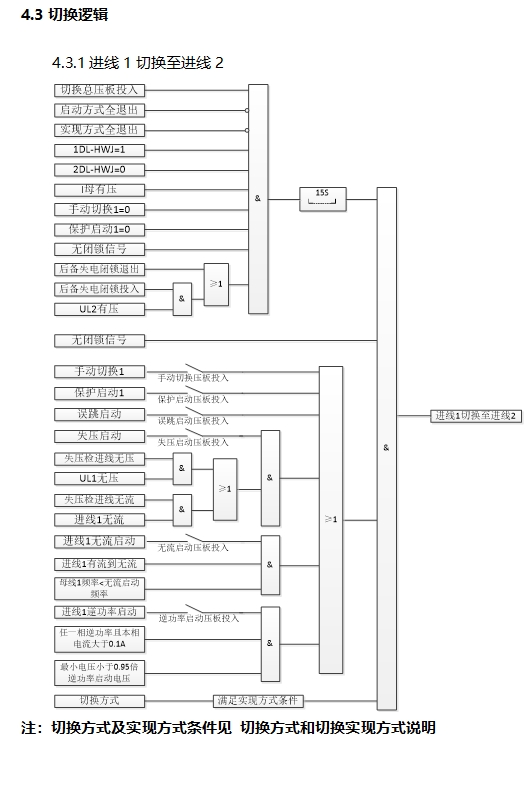

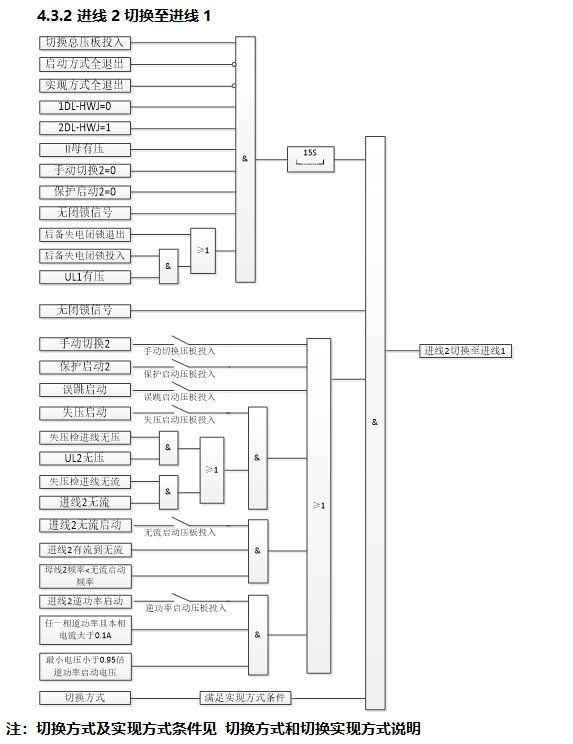

在進線工作方式下，手動切換1開入量用來啟動進線1到進線2的切換；手動切換2開入量用來啟動進線2到進線1的切換。

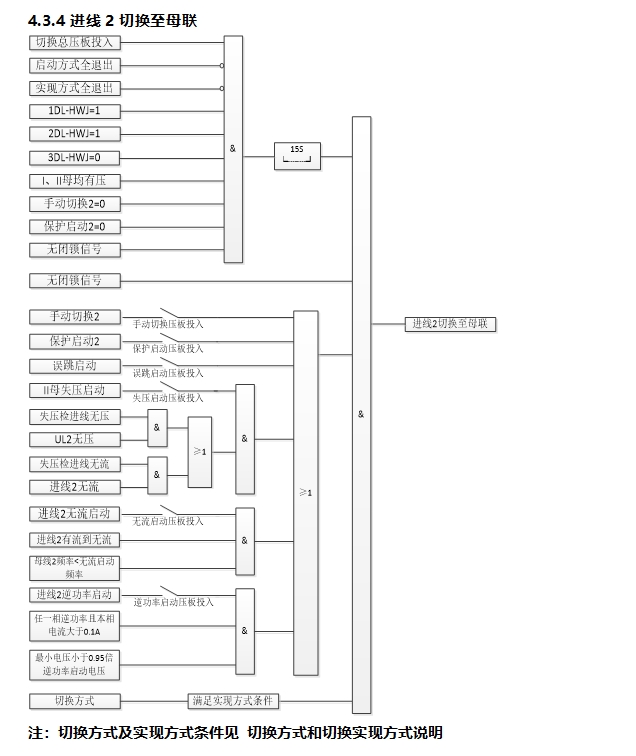

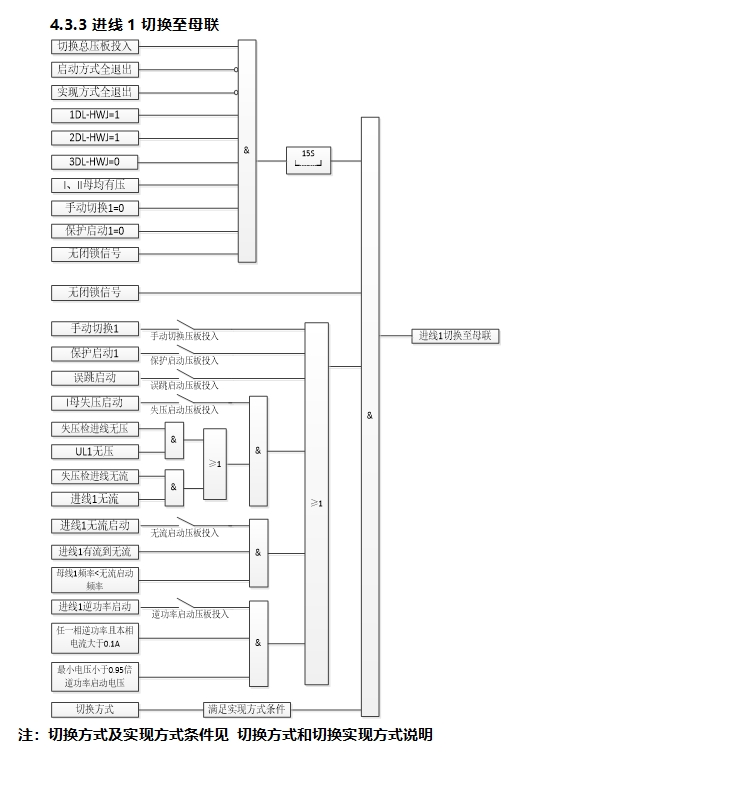

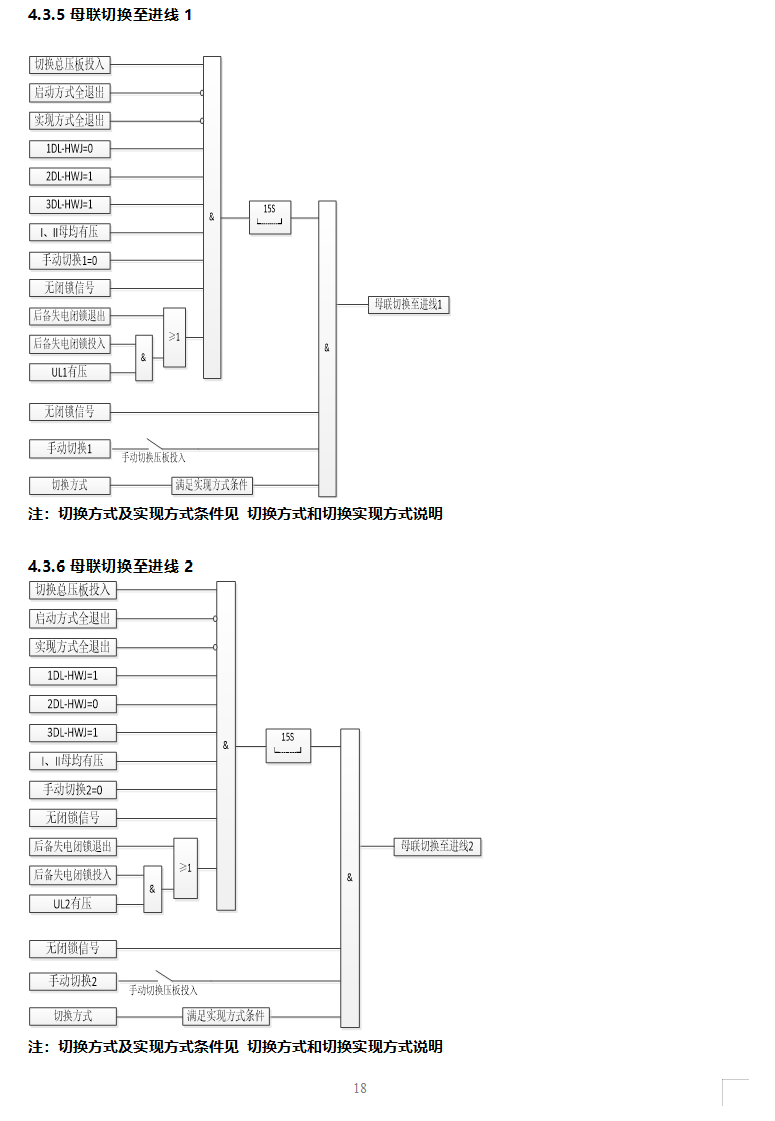

在母聯工作方式下，手動切換1開入量用來啟動進線1和母聯的切換；手動切換2開入量用來啟動進線2和母聯的切換。
在自適應工作方式下，手動切換1開入量用來啟動進線1和母聯的切換；手動切換2用來啟動進線2和母聯的切換。
B、保護啟動
保護啟動由上一級保護觸發，即將上一級的保護動作接點引入到快切裝置中啟動切換，一旦檢測到上一級主保護動作信號，快切裝置立即啟動切換，斷開故障線路，投入備用電源。
C、失壓啟動
失壓啟動用于上級失電后快速切換到備用電源。裝置可通過控制字選擇失壓檢進線無壓和失壓檢進線無流來提高失壓啟動可靠性。當選擇“失壓檢進線無壓”時，如果裝置檢測到母線三相電壓與進線電壓均低于失壓啟動整定值，則經整定延時裝置啟動切換功能。當選擇“失壓檢進線無流”時，當檢測到母線三相電壓均低于失壓啟動整定值且進線無流，經整定延時裝置啟動切換功能。
D、誤跳啟動
系統充電完成后正常運行時，因各種原因（包括人為誤操作）造成工作電源開關誤跳開，裝置將在該側進線電流小于無流定值時合上備用電源以保證母線供電。
E、無流啟動
無流起動方式主要用于進線本側保護無法接入到裝置的情況，當裝置檢測到進線電流從有流（大于無流起動整定值）到無流（小于無流起動整定值），且母線頻率小于無流起動頻率定值時，裝置經整定延時啟動切換功能。
F、逆功率啟動
逆功率啟動主要用于上級保護觸發無法接入到裝置的情況，用此啟動方式達到快去切換。任一相逆功率且本相電流大于0.1A，母線最小電壓小于0.95倍逆功率啟動電壓時經延時啟動切換功能。
注意：1、逆功率方向： 225> arg(Uab/Ic)>45 或者－225<arg(Ic/Uab)<－45。
2、逆功率起動延時一般大于相鄰線路主保護的動作時間+本側進線開關的動作時間。
3、逆功率起動要求母線電壓和進線電流的同名端不能接錯。
A、并聯切換
并聯切換可簡單理解為“先合后分”。并聯切換只能以手動啟動方式觸發。并聯切換方式常用于同頻同相系統的兩個電源之間的切換，可用于進線檢修時倒閘或故障后手動回切。
并聯自動切換可通過控制字選擇并聯切換自動或并聯切換半自動。
并聯切換自動過程為：如并聯切換條件滿足要求，裝置先合備用（工作）開關，經一定延時后再自動跳開工作（備用）開關。如果在該段延時內，剛合上的備用（工作）開關被跳開，則裝置不再自動跳開工作（備用）開關。如果手動啟動后并聯切換條件不滿足，裝置將立即閉鎖且發閉鎖信號，等待復歸。
并聯切換半自動過程為：如并聯切換條件滿足要求，裝置先合備用（工作）開關，而跳開工作（備用）開關的操作由人工完成。如果在規定的時間內，操作人員仍未跳開工作（備用）開關，裝置將發告警信號。如果手動啟動后并聯條件不滿足，裝置將立即閉鎖且發閉鎖信號，等待復歸。
B、串聯切換
串聯切換可簡單理解為“先分后合”。串聯切換有多種啟動方式觸發。
其過程為：如串聯切換條件滿足要求，裝置先跳工作開關，在確認工作開關跳開后，再根據合閘條件合備用開關。若在此過程中開關拒動，裝置將立即閉鎖且發閉鎖信號，等待復歸。
串聯切換可以有以下幾種實現方式：快速切換、同捕切換、殘壓切換、長延時切換。
C、同時切換
同時切換可簡單理解為“分合同時”。同時切換有多種啟動方式觸發。
其過程為：如同時切換條件滿足要求，裝置先跳工作開關，然后經”同時切換合閘延時” 后，再根據合閘條件合備用開關，若工作開關拒跳，同時去耦合功能投入，裝置經“去耦合延時定值”跳備用開關。
同時切換可以有以下幾種實現方式：快速切換、同捕切換、殘壓切換、長延時切換。
A、快速切換
快速切換是最理想的一種合閘方式，既能保證電動機安全，又不使電動機轉速下降太多。在手動并聯切換方式下，需滿足壓差、頻差、角差，才可實現快速切換。在串聯或同時切換方式下，需滿足頻差、角差，才實現快速切換?？焖偾袚Q的時間窗為200ms。
快速切換是速度最快的合閘方式。
B、同捕切換（同期捕捉切換）
當快速切換不成功時，同捕切換是一種最佳的后備切換方式。
同期捕捉切換的原理是實時跟蹤母線電壓和備用電壓的頻差和角差變化， 以首次同相點作為合閘目標點，通過變化量和越前合閘時間，動態計算合閘命令時刻。
C、殘壓切換
當母線電壓跌落太快，同捕切換不滿足跟蹤條件，此時母線電壓衰減到40％以下，起動殘壓切換邏輯。
殘壓切換一定程度保證了系統弱沖擊以及元件的安全，但由于停電時間過長，變頻器、軟起動以及電動機是否失去工況會受到較大挑戰。
D、長延時切換
當備用側容量不足以承擔全部負載，甚至不足以承擔通過殘壓合閘沖擊時，或在某些情況下母線上殘壓可能不容易衰減到設定值，或殘壓切換參數設置不合理時，只能考慮長延時切換，長延時作為合閘的最后保障，建議必須投入。
當長延時切換沒有投入時，若切換過程中其他實現方式均不滿足，裝置經12S后閉鎖裝置，同時發閉鎖信號，需手動復歸。
裝置整定包括軟壓板、裝置定值和裝置參數等三方面。裝置參數出廠設置后無特殊情況現場無需修改，故本說明書不對裝置參數進行說明。
整定應遵循有關規程，本裝置有特殊要求者見有關注釋。裝置參數中無特殊需要者，可取表中列出的缺省值。不用的保護功能，應將其軟壓板或控制定值設為0—退出。
序號 | 軟壓板 | 序號 | 軟壓板 |
1 | 切換總壓板 | 9 | 同捕切換壓板 |
2 | 手動切換壓板 | 10 | 殘壓切換壓板 |
3 | 保護啟動壓板 | 11 | 長延時切換壓板 |
4 | 失壓啟動壓板 | 12 | 去耦合壓板 |
5 | 誤跳啟動壓板 | 13 | 過流I段壓板 |
6 | 無流啟動壓板 | 14 | 過流II段壓板 |
7 | 逆功率啟動壓板 | 15 | 電流加速段壓板 |
8 | 快速切換壓板 | 16 |
|
注：1.軟壓板只有兩個取值：投入、退出。裝置出廠時，軟壓板均整定為退出。
5.2.1 定值清單
序號 | 定值名稱 | 范圍 | 默認值 | 單位 | 備注 |
1 | 控制字1 | 0000～FFFF | 0000 | 無 | 參見控制字說明 |
2 | 并聯切換壓差 | 0.000～20.00 | 5.000 | V |
|
3 | 并聯切換頻差 | 0.020～0.500 | 0.200 | Hz |
|
4 | 并聯切換角差 | 0.500～20.00 | 15.00 | ° |
|
5 | 并聯跳閘延時 | 0.050～5.000 | 0.500 | S |
|
6 | 同時切換合閘延時 | 0.010～1.000 | 0.050 | S |
|
7 | 快速切換壓差 | 1.000～120.0 | 40.00 | V |
|
8 | 快速切換頻差 | 0.100～3.000 | 1.500 | Hz |
|
9 | 快速切換角差 | 0.500～60.00 | 30.00 | ° |
|
10 | 同捕切換壓差 | 20.00～120.0 | 50.00 | V |
|
11 | 同捕切換頻差 | 2.000～15.00 | 4.500 | Hz |
|
12 | 同捕切換角差 | 0.500～20.00 | 15.00 | ° |
|
13 | 頻率加速度閉鎖 | 1.000～60.00 | 5.000 | Hz/S |
|
14 | 1DL合閘時間 | 0.005～0.200 | 0.050 | S |
|
15 | 2DL合閘時間 | 0.005～0.200 | 0.050 | S |
|
16 | 3DL合閘時間 | 0.005～0.200 | 0.050 | S |
|
17 | 殘壓切換電壓 | 20.00～460.00 | 25.00 | V |
|
18 | 長延時切換延時 | 0.100～10.00 | 5.000 | S |
|
19 | 失壓啟動電壓 | 20.00～460.0 | 40.00 | V |
|
20 | 失壓啟動延時 | 0.010～5.000 | 1.000 | S |
|
21 | 無流啟動頻率 | 45.00～49.90 | 49.50 | Hz |
|
22 | 無流啟動電流 | 0.020～5.000 | 0.300 | A |
|
23 | 無流啟動延時 | 0.020～5.000 | 0.050 | S |
|
24 | 逆功率啟動延時 | 0.020～5.000 | 0.100 | S |
|
25 | 逆功率啟動電壓 | 80.00～460.0 | 90.00 | V |
|
26 | 有壓定值 | 70.00～460.0 | 75.00 | V |
|
27 | 后備失壓電壓定值 | 20.00～460.0 | 90.00 | V |
|
28 | 后備失壓延時 | 0.000～10.00 | 0.300 | S |
|
29 | 過流切換閉鎖定值 | 0.100～100.0 | 6.000 | A |
|
30 | 去耦合延時 | 0.200～0.500 | 0.400 | S |
|
31 | 進線1與母線角差 | 0.000～360.0 | 0.000 | ° |
|
32 | 進線2與母線角差 | 0.000～360.0 | 0.000 | ° |
|
33 | 過流Ⅰ段定值 | 0.200～100.0 | 100.0 | A |
|
34 | 過流Ⅰ段延時 | 0.000～10.00 | 0.100 | S |
|
35 | 過流Ⅰ段閉鎖電壓 | 10.00～460.0 | 70.00 | V |
|
36 | 過流Ⅱ段定值 | 0.200～100.0 | 100.0 | A |
|
37 | 過流Ⅱ段延時 | 0.000～10.00 | 0.100 | S |
|
38 | 過流Ⅱ段閉鎖電壓 | 10.00～460.0 | 70.00 | V |
|
39 | 后加速電流 | 0.200～100.0 | 100.0 | A |
|
40 | 后加速延時 | 0.000～4.000 | 0.100 | S |
|
41 | PTDX無壓定值 | 5.000～460.00 | 30.00 | V |
|
42 | PTDX無流定值 | 0.020～5.000 | 0.300 | A |
|
43 | PTDX延時 | 0.000～10.00 | 10.00 | S |
|
5.2.2 控制字說明
控制字1定義：
位 | 置1時的含義 | 置時的0含義 |
15 | 備用 | 備用 |
14 | CT額定電流1A | CT額定電流5A |
13 | PT斷線檢測投入 | PT斷線檢測退出 |
12 | 工作方式選擇 | |
11 | ||
10 | Ⅱ段電壓閉鎖投入 | Ⅱ段電壓閉鎖退出 |
9 | Ⅰ段電壓閉鎖投入 | Ⅰ段電壓閉鎖退出 |
8 | 失壓檢進線無流 | 失壓檢進線無壓 |
7 | 手跳閉鎖投入 | 手跳閉鎖退出 |
6 | 過流切換閉鎖投入 | 過流切換閉鎖退出 |
5 | 后備失電閉鎖投入 | 后備失電閉鎖退出 |
4 | 失壓切換同時 | 失壓切換串聯 |
3 | 事故切換同時 | 事故切換串聯 |
2 | 手動并聯自動 | 手動并聯半自動 |
1 | 備用 | 備用 |
0 | 手動切換同時 | 手動切換并聯 |
工作方式選擇：
位1 | 位0 | 重合閘同期方式 |
0 | 0 | 運行方式進線 |
0 | 1 | 運行方式母聯 |
1 | 0 | 運行方式自適應 |
控制字修改方法：將鼠標選擇值控制字菜單，長按5S“→”鍵后松開，菜單自動跳轉到控制字修改頁面，控制字及定值修改完成后，按“確認”鍵并輸入密碼保存。 第六章 接線端子定義
